1. Controle preciso: A dobradeira eletro-hidráulica CT8 está equipada com um sistema CNC de última geração que garante uniformidade no ângulo e posicionamento de cada dobra.
2. Capacidade de Dobra Superior: Esta máquina oferece força de dobra substancial e uma ampla faixa de comprimento de dobra, sendo capaz de lidar com materiais finos e espessos com resultados consistentes e eficientes.
3. Painel de controle intuitivo: A prensa dobradeira eletro-hidráulica CT8 possui uma interface de controle simples e intuitiva, facilitando o uso pelos operadores.
Sistema de controle
- Adota um algoritmo avançado de controle do eixo Y, capaz de controlar válvulas de circuito fechado e válvulas de circuito aberto.
- Equipado com tela TFT de 10,1 polegadas de alta resolução e cores reais.
- Biblioteca integrada de moldes/materiais/produtos, com suporte para controle por servo ou conversão de frequência.
Ver mais +
Sistema hidráulico

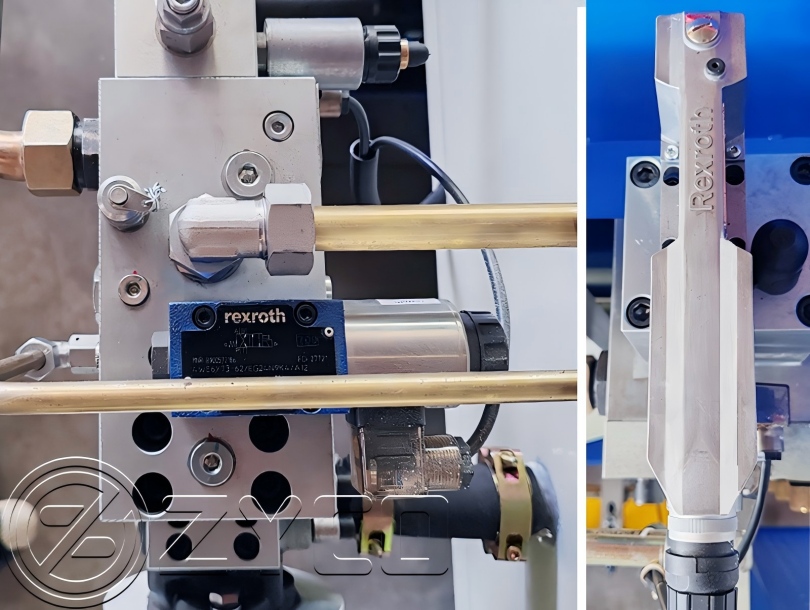

- Utiliza o grupo de válvulas alemão Rexroth, de alta precisão e longa vida útil.
- A pressão do sistema hidráulico pode ser ajustada de acordo com as necessidades reais para atender a diferentes requisitos de força de flexão.
- Adota um projeto de controle síncrono servo-hidráulico, o espaçamento entre os cilindros hidráulicos é o menor possível, e possui forte capacidade de carga anti-excêntrica.
Ver mais +
Motor principal
- A ZYCO utiliza motores Siemens de marcas renomadas, que possuem alta qualidade e longa vida útil.
- Baixo nível de ruído e maior economia de energia.
- A seleção de marcas é garantida e oferece um serviço pós-venda impecável.
Ver mais +
Batente traseiro
- Utilizamos fusos de esferas e guias lineares importados para substituir as roscas tradicionais, o que melhora a precisão e a consistência do processo de fabricação.
- Todo o sistema de batente traseiro é submetido a têmpera em alta temperatura para eliminar tensões internas, melhorar a plasticidade e a tenacidade do metal e evitar a perda de precisão causada pela deformação da estrutura.
Ver mais +
Escala de grade
- Utilizamos uma régua de ralar da marca GIVI, importada da Itália.
- Maior precisão e resposta mais rápida.
- Alta qualidade e longa vida útil.
Ver mais +
Exibição da estrutura interna
Para obter especificações mais detalhadas, não hesite em nos contatar.
diagrama da estrutura da máquina de dobra hidráulica
1. Tanque de óleo 2. Motor principal 3. Régua de grade 4. Caixa elétrica Placa tipo 5.C 6. Dedo de parada 7. Batente traseiro
8. Servomotor 9. Painel de parede10. Válvula11. Cilindro de óleo hidráulico12.Deslizante 13. Sistema CNC 14. Clamoagem Rápida
15. Molde superior 16. Molde inferior 17. Coroamento automático CNC 18. Placa de suporte da bancada
Processamento do desenho da peça
Exemplo de exibição
Esta página não suporta a exibição de parâmetros um por um. Se for outro modelo, consulte-nos. |
Parâmetro | Unidade | Valor |
Modelo comum | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressão | KN | 630 | 1000 | 1600 | 2000 |
Comprimento de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distância da coluna | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de abertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidade da Garganta | mm | D=250 | D=320 | D=320 | D=320 |
Deslizamento do eixo Y | mm | 170 | 200 | 200 | 220 |
Velocidade de deslocamento do slide
| Sem carregamento |
mm/s
| 200 |
Pressionando | 12 |
Retornando | 170 |
Potência do motor principal | KW | 5,5 | 7,5 | 11 | 15 |
Precisão da máquina
| Repetição do controle deslizante Y | mm | ≤±0,02 |
Posicionamento do controle deslizante Y | mm | ≤±0,02 |
Posicionamento repetido do batente traseiro X, R | mm | ≤±0,05 |
Dimensões (C*L*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Parceiros
Fotos de clientes
Certificado de Honra
P: Um único operador consegue controlar a prensa dobradeira durante a produção normal?A: Para muitas peças padrão, um operador treinado pode gerenciar o processo normal de dobra. No entanto, o número necessário de operadores pode variar dependendo do tamanho e peso da peça, do método de produção e dos requisitos de manuseio do material.
P: Qual a importância do posicionamento da peça durante a dobra?
A: O posicionamento correto é essencial porque a posição inicial da chapa afeta diretamente as dimensões da flange e a precisão geral da peça. O batente traseiro e o manuseio adequado pelo operador trabalham em conjunto para manter um posicionamento consistente.
P: A prensa dobradeira pode ser integrada a uma linha de produção de chapas metálicas maior?
R: Sim. Uma prensa dobradeira pode ser usada como parte de um fluxo de trabalho mais amplo de chapas metálicas, juntamente com equipamentos como máquinas de corte a laser, guilhotinas e sistemas de movimentação de materiais. O método de integração depende do processo de produção do cliente.
P: A ZYCO pode me ajudar a determinar a sequência de dobra para meus produtos?
R: Sim. Se você fornecer desenhos do produto ou informações sobre a peça, nossa equipe técnica poderá analisar o processo de dobra e recomendar uma sequência de dobra e configuração de máquina adequadas. Isso pode ajudar a reduzir as tentativas e erros durante a produção.
P: Como posso saber se minhas ferramentas atuais podem ser usadas com uma nova prensa dobradeira?
UM: A compatibilidade depende da interface da ferramenta, das dimensões, do método de fixação e da configuração da máquina. Se você já possui as ferramentas, fornecer seus desenhos ou dimensões permite que nossa equipe verifique a compatibilidade antes da compra.
