Um guia prático de engenharia para escolher entre Dobra de arAcabamento de fundo e cunhagem para fabricação de chapas metálicas

Sumário executivo

Em Pressione o freio Na dobra, o método de dobra é uma das decisões mais importantes que afetam a precisão do ângulo e o retorno elástico. tonelagem, vida útil das ferramentas, raio interno, qualidade da superfície e custo de produção.

Muitos problemas de dobra não são causados ​​pela própria prensa dobradeira. Eles são causados ​​pelo uso de um método de dobra inadequado para o material, a geometria da peça, o volume de produção, a precisão exigida ou a capacidade disponível da máquina.

Os três métodos de dobra em prensa dobradeira mais comuns são: dobra de ar, usinagem por fundo e cunhagem. Cada método pode produzir peças precisas quando aplicado corretamente, mas cada método se comporta de maneira diferente. Dobra de ar É flexível e amplamente utilizado na produção moderna de prensas dobradeiras CNC. O acabamento de fundo proporciona melhor estabilidade angular para trabalhos repetidos. A cunhagem minimiza o retorno elástico por meio da conformação de alta pressão, mas também exige a mais alta precisão. tonelagem e exerce a maior pressão sobre as ferramentas e a máquina.

Este documento técnico explica como esses três métodos de dobra funcionam, como eles diferem e como os fabricantes podem escolher o método certo com base no tipo de material, espessura, comprimento da dobra, precisão necessária, comportamento de retorno elástico, ferramentas e objetivos de produção.

Por que a escolha do método de dobra é importante

A mesma prensa dobradeira, a mesma materialE a mesma ferramenta pode produzir resultados diferentes dependendo do método de dobra utilizado. Uma dobra de 90 graus pode ser obtida por dobra de ar, fundo ou cunhagem, mas o processo de formação por trás desse ângulo final é muito diferente.

A seleção do método de dobra afeta a tonelagem necessária, o comportamento de retorno elástico, o raio interno, a repetibilidade do ângulo, o desgaste das ferramentas, as marcas na superfície, a flexibilidade de configuração, a velocidade de produção e o ajuste do operador. Isso significa que a escolha não é um tópico teórico. Ela influencia diretamente a qualidade, o custo, a vida útil da máquina e a consistência da produção.

Uma fábrica que opta pela dobra a ar para produção flexível pode reduzir as trocas de ferramentas e o tempo de preparação. Uma fábrica que utiliza a conformação por contato para peças repetidas pode melhorar a estabilidade angular. Uma fábrica que aplica a cunhagem sem verificar a tonelagem pode sobrecarregar as ferramentas, reduzir sua vida útil ou criar estresse desnecessário na máquina.

O melhor método de dobra nem sempre é o mais preciso em teoria. É aquele que melhor equilibra precisão, retorno elástico, tonelagem, vida útil das ferramentas, flexibilidade, comportamento do material e custo de produção.

Os três principais Dobradeira de prensa Métodos de dobra

A maioria das operações de dobra em prensa dobradeira pode ser compreendida por meio de três métodos principais: dobra de ar, cunhagem e estampagem. A diferença fundamental reside na forma como a chapa metálica entra em contato com o punção e a matriz durante a conformação.

· Em dobra de arA folha entra em contato com a ponta do punção e os dois ombros da matriz, mas não entra em contato total com a parte inferior da Abertura em VO ângulo final é controlado principalmente pela profundidade da perfuração.

· Na dobra por baixo, a chapa é prensada mais próxima do ângulo da matriz. O material tem maior contato com a ferramenta, o que reduz o retorno elástico em comparação com a dobra no ar.

· Na cunhagem, a chapa é comprimida com altíssima pressão, de modo que ocorre uma deformação plástica mais intensa na área de dobra. Isso reduz consideravelmente o retorno elástico, mas exige uma tonelagem muito maior.

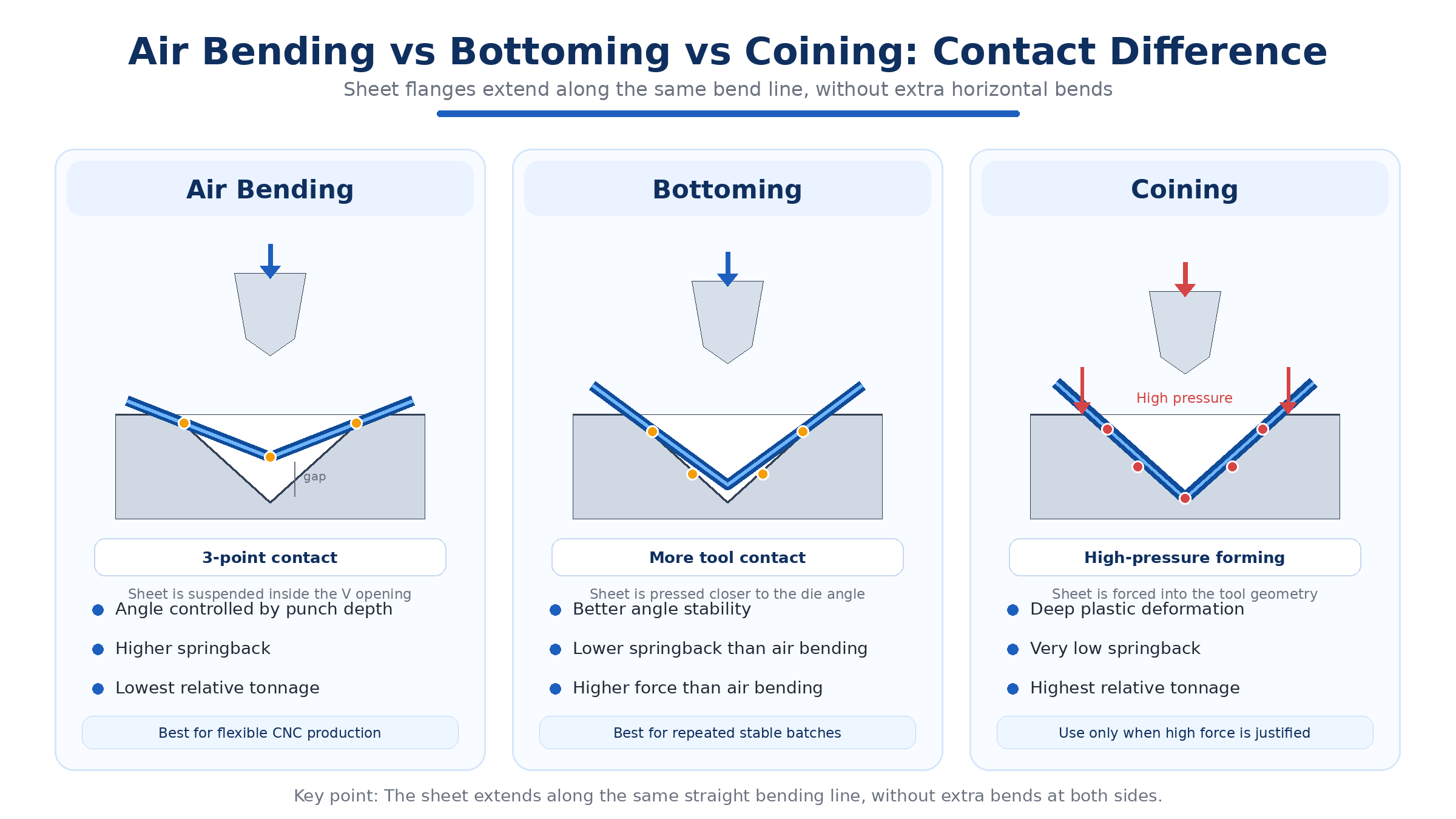

Figura 1. A dobra a ar, a conformação por fundo e a cunhagem diferem principalmente na forma como a chapa metálica entra em contato com o punção e a abertura em V ascendente da matriz durante a conformação.

O que é Dobra de ar?

A dobra no ar é o método de dobra mais utilizado na produção moderna em prensas dobradeiras CNC. Nesse processo, a chapa metálica é apoiada pelos dois ombros da matriz em V enquanto o punção pressiona o material para baixo. O material não entra em contato total com a parte inferior da matriz. O ângulo final de dobra é controlado pela profundidade de descida do punção na chapa. Abertura em V.

Como a profundidade do punção controla o ângulo, o mesmo conjunto de punção e matriz pode frequentemente produzir múltiplos ângulos de dobra. Por exemplo, um conjunto de ferramentas pode formar ângulos de 90 graus, 88 graus ou 92 graus, alterando a posição do punção. Isso torna a dobra a ar altamente flexível para oficinas que processam diferentes tipos de peças. materiaise tamanhos de lote.

Vantagens da curvatura no ar

· Requisito de tonelagem menor

· Alta flexibilidade para diferentes peças e ângulos de dobra.

· Desgaste reduzido das ferramentas em comparação com métodos que exigem mais força.

· Configuração mais rápida para produção mista.

· Adequado para correção e compensação de ângulos em CNC.

· Capacidade de formar múltiplos ângulos com um único conjunto de ferramentas.

Limitações da Dobra de Ar

A principal limitação da dobra de ar é retorno elásticoComo o material não está totalmente confinado pela matriz, a recuperação elástica após a descarga tem um efeito mais forte no ângulo final. A dobra no ar também é mais sensível à variação da qualidade do material, variação da espessura, limite de escoamento, abertura da matriz em V, raio do punção, comprimento da dobra e repetibilidade da máquina.

Melhores aplicações para dobra de ar

· Produção flexível

· Lotes pequenos e médios

· Ângulos de curvatura múltiplos

· Capacidade de tonelagem limitada

· Redução da troca frequente de ferramentas

· Fluxos de trabalho de compensação CNC e inspeção da primeira peça

O que é o ato de "bottoming"?

A dobra por baixo, também chamada de dobra por compressão, é um método no qual a chapa metálica é pressionada com mais firmeza na cavidade da matriz do que na dobra a ar. O material é conformado mais próximo do ângulo da matriz, e o resultado final é mais fortemente influenciado pela geometria da ferramenta.

A conformação por compressão não utiliza a mesma pressão extrema que a cunhagem, mas requer mais força de conformação do que a dobra no ar. Ela reduz o retorno elástico em comparação com a dobra no ar e pode proporcionar melhor estabilidade angular quando as ferramentas, o material e as condições de configuração são controlados.

Vantagens do ancoramento por baixo

· Melhor estabilidade angular do que a curvatura a ar em produções repetidas.

· Retorno elástico reduzido em comparação com a flexão a ar.

· Boa repetibilidade quando as ferramentas e o material são estáveis.

· Menor dependência de pequenos ajustes na profundidade de punção.

Limitações do Encaixe no Fundo

A conformação por baixo é menos flexível do que a conformação por ar. Normalmente, requer ferramentas mais próximas do ângulo final desejado. Se a produção exigir muitos ângulos diferentes, a conformação por baixo pode exigir mais trocas de ferramentas ou ferramentas dedicadas. Também aumenta a força de conformação e a carga na ferramenta em comparação com a conformação por ar.

Melhores aplicações para fundo

· Lotes repetidos

· Materiais estáveis

· Ângulos de punção e matriz correspondentes

· Requisitos de estabilidade de ângulo mais elevados

· Tonelagem de máquinas suficiente

· Produção onde a repetibilidade é mais importante do que a flexibilidade das ferramentas.

O que é cunhagem?

A cunhagem é o método de dobramento que exige maior força entre os três. Nesse processo, o punção aplica uma pressão muito alta para forçar o material a se moldar à geometria da ferramenta. A pressão é alta o suficiente para criar uma deformação plástica mais profunda na zona de dobra, o que reduz a recuperação elástica e minimiza o retorno elástico.

A cunhagem pode proporcionar excelente repetibilidade em aplicações específicas, mas exige uma tonelagem muito maior do que a dobra a ar ou a conformação por fricção. Além disso, aumenta o desgaste das ferramentas e impõe uma carga maior à máquina.

Vantagens da cunhagem

· Retorno elástico muito baixo

· Alta repetibilidade de ângulo em aplicações adequadas.

· Controle rigoroso sobre a geometria final.

· Menos dependência de compensação de retorno elástico

Limitações da cunhagem

A limitação mais importante da cunhagem é tonelagemUma máquina com capacidade suficiente para dobra a ar não possui automaticamente capacidade suficiente para cunhagem. A cunhagem pode sobrecarregar a prensa dobradeira, danificar as ferramentas, aumentar as marcas na superfície e criar tensões desnecessárias na máquina se aplicada sem a devida verificação de engenharia.

Melhores aplicações para cunhagem de moedas

· Peças especiais de precisão

· Requisitos de retorno elástico muito baixos

· Espessura e comprimento de curvatura do material pequenos ou adequados.

· Capacidade suficiente da prensa dobradeira

· Ferramentas projetadas e classificadas para alta força.

· Requisitos de produção que justificam maior força e desgaste de ferramentas

Dobra de ar vs. Fundo do poço vs. cunhagemComparação de núcleos

Os três métodos podem produzir peças precisas, mas seus comportamentos de produção são diferentes. A dobra a ar oferece a maior flexibilidade. O método de conformação por contato melhora a estabilidade angular. A cunhagem proporciona o menor retorno elástico, mas requer a maior força e a verificação mais cuidadosa.

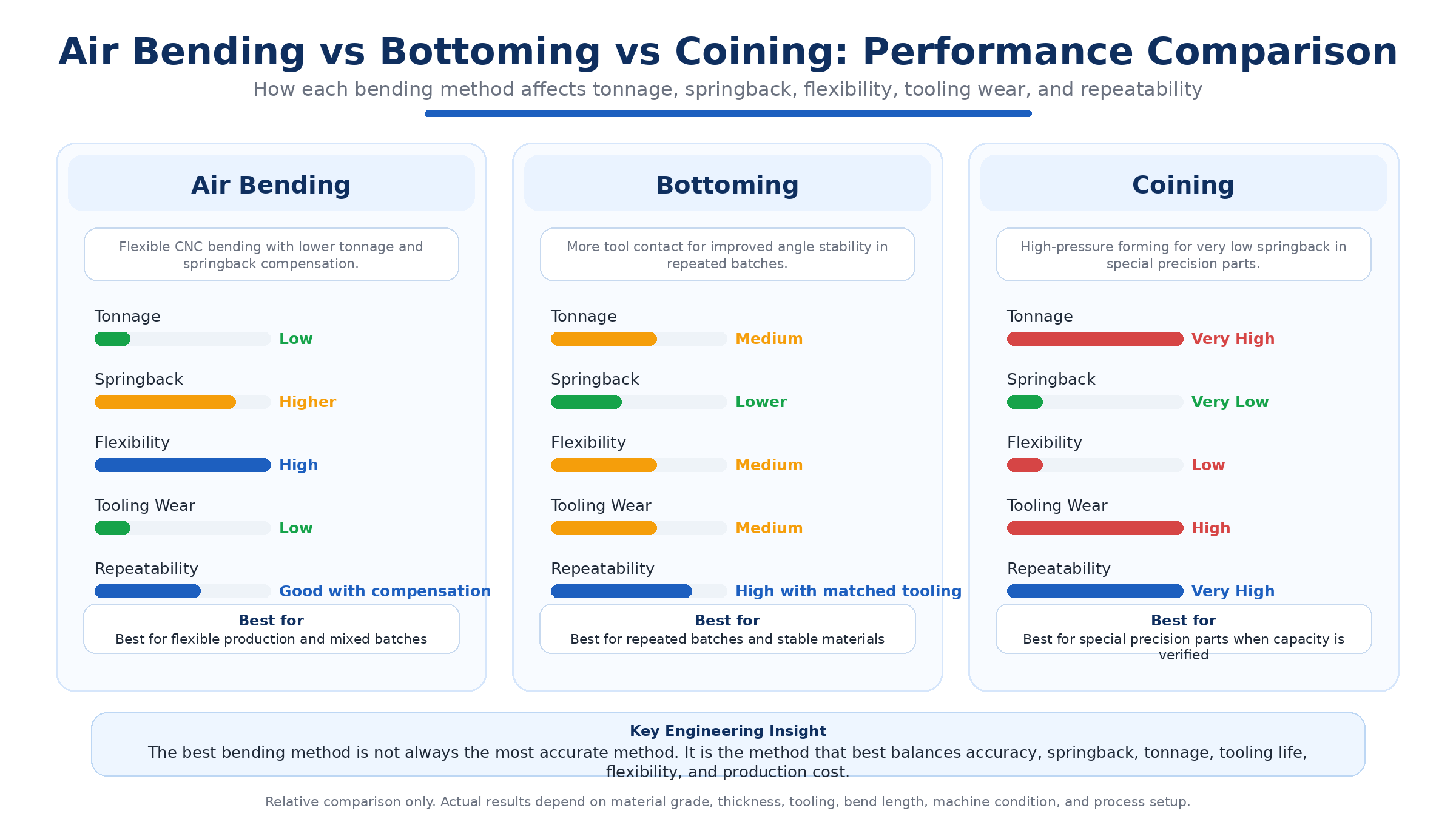

Figura 2. Comparação prática do desempenho de dobra a ar, conformação por fundo e cunhagem em relação à tonelagem, retorno elástico, flexibilidade, desgaste das ferramentas, repetibilidade e adequação à aplicação.

Como o método de dobra afeta o retorno elástico

O retorno elástico é uma das maiores diferenças entre a dobra no ar, a dobra por compressão e a cunhagem. Na dobra no ar, o retorno elástico costuma ser maior porque o material não é totalmente comprimido pela matriz. O ângulo final depende muito da elasticidade do material e dos valores de compensação.

Na conformação por compressão, o retorno elástico é reduzido porque o material é conformado mais próximo do ângulo da matriz. As ferramentas têm maior influência na geometria final do que na dobra a ar.

Na cunhagem, o retorno elástico é o menor porque a alta pressão cria uma deformação plástica mais profunda na zona de dobra. No entanto, um baixo retorno elástico não significa que a cunhagem deva ser sempre a opção escolhida. A força necessária e a tensão na ferramenta devem ser justificadas pela necessidade de produção.

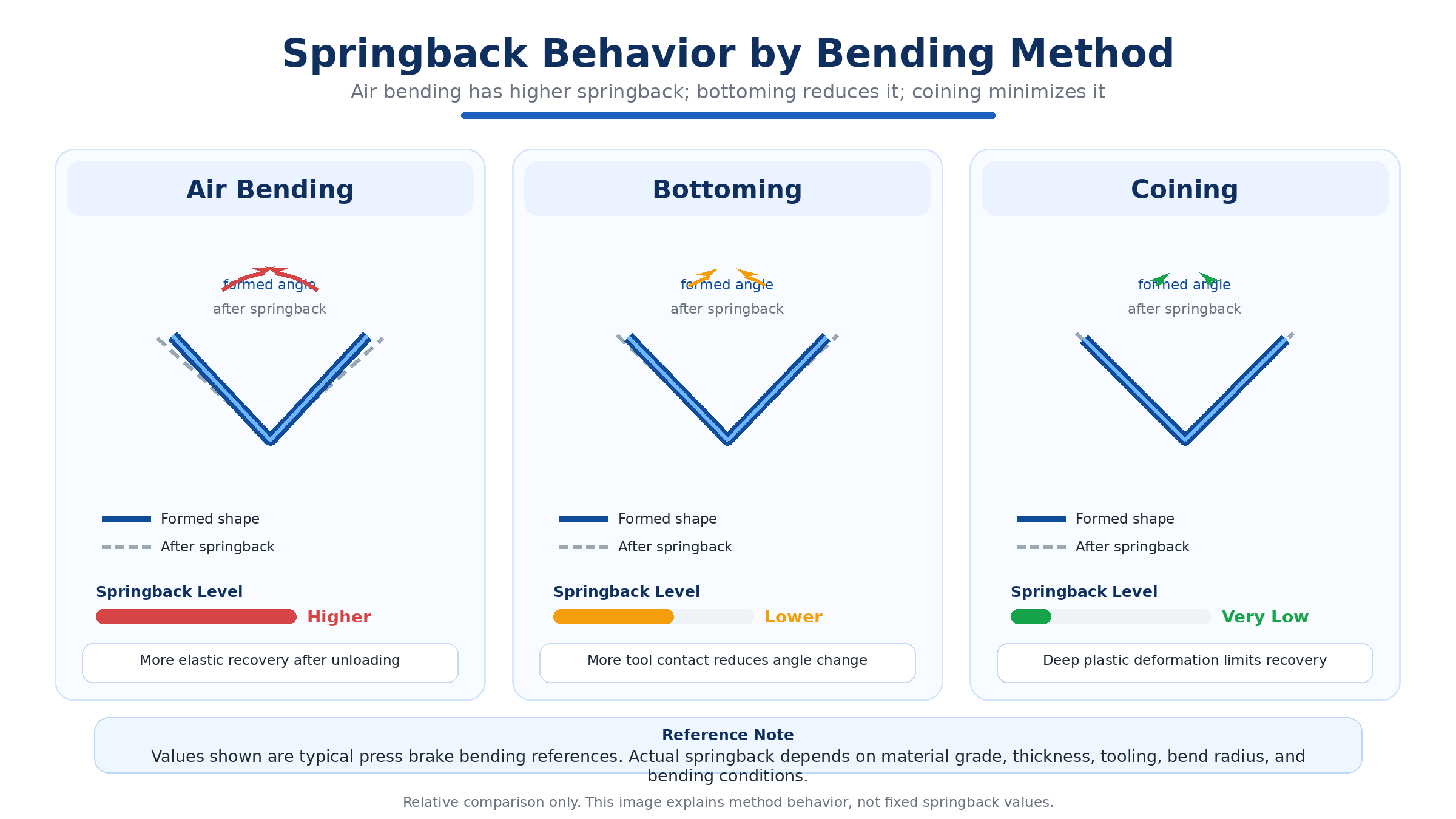

Figura 3. Comportamento relativo do retorno elástico por método de dobra. Os valores são referências típicas de dobra em prensa dobradeira, não especificações fixas de material.

Como o método de dobra afeta a tonelagem

O método de dobra tem um grande impacto na tonelagem necessária. A dobra no ar requer a menor força, pois o material é moldado por contato em três pontos. A dobra por contato requer mais força, pois o material é pressionado com mais firmeza contra a matriz. A cunhagem requer a maior força, pois o material é forçado a penetrar profundamente na geometria da ferramenta.

Essa é uma das razões mais importantes pelas quais a cunhagem deve ser usada com cuidado. Se uma máquina tem capacidade suficiente para dobra a ar, isso não significa automaticamente que ela tenha capacidade suficiente para cunhagem de fundo ou cunhagem de cunhagem.

Antes de selecionar ou alterar um método de dobra, os fabricantes devem verificar a espessura do material, o comprimento da dobra, a resistência do material, a abertura da matriz em V, o tipo de ferramenta, a capacidade da prensa dobradeira e a margem de segurança.

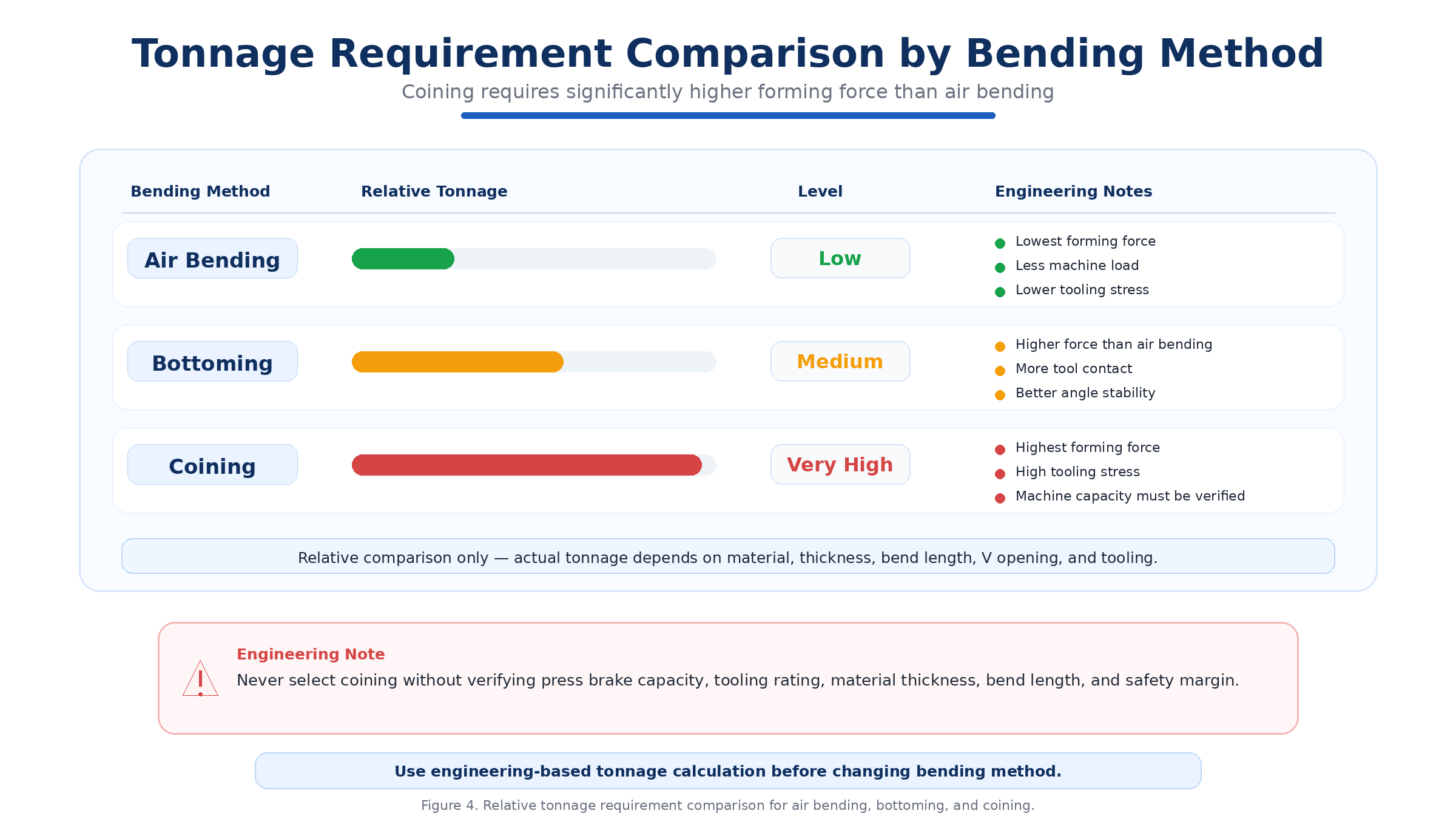

Figura 4. Comparação da tonelagem relativa necessária por método de dobra. A cunhagem não deve ser selecionada sem verificar a capacidade da máquina, a classificação das ferramentas, a espessura do material, o comprimento da dobra e a margem de segurança.

Como o método de dobra afeta Raio interno e ferramentas

O raio interno é outra diferença importante entre os três métodos. Na dobra a ar, o raio interno é fortemente influenciado pela abertura da matriz em V. Uma abertura em V maior geralmente produz um raio interno maior, enquanto uma abertura menor produz um raio mais estreito e uma força de conformação maior.

Na usinagem por fundo plano, o raio interno é influenciado mais fortemente pela geometria do punção e da matriz, pois o material é prensado mais próximo do ângulo da ferramenta. Na cunhagem, o raio é controlado ainda mais diretamente pela geometria da ferramenta, pois o material é forçado a assumir a forma da ferramenta sob alta pressão.

É por isso que a seleção do método de dobra nunca deve ser separada de seleção de ferramentasUm método que parece correto na teoria ainda pode falhar se o raio de punção, Abertura em VO ângulo da matriz ou a capacidade da ferramenta não são adequados para o material e os requisitos de dobra.

Como escolher o método de dobra correto

A escolha entre dobra a ar, dobra por fundo e cunhagem deve ser baseada nas necessidades de produção, e não no hábito. A decisão deve levar em consideração a precisão, o retorno elástico, a capacidade da máquina, as ferramentas, o comportamento do material, o volume de produção e o custo.

Escolha a dobra de ar quando:

· Você precisa de uma produção flexível.

· Você processa muitas partes diferentes.

· Você precisa de vários ângulos de curvatura.

· Você deseja menor tonelagem e menor desgaste das ferramentas.

· A compensação CNC está disponível.

· A inspeção da primeira peça faz parte do processo.

Escolha a posição de passivo quando:

· Você precisa de uma estabilidade angular melhor do que a flexão no ar.

· Os lotes de produção são repetidos.

· As ferramentas são ajustadas ao ângulo necessário.

· A variação de materiais é limitada.

· A capacidade de tonelagem é suficiente.

· A flexibilidade é menos importante do que a repetibilidade.

Considere cunhar moedas quando:

· É necessário um retorno elástico muito baixo.

· É necessária uma repetibilidade angular muito elevada.

· A capacidade da máquina foi verificada.

· As ferramentas são projetadas e classificadas para cunhagem.

· A marcação de superfície é aceitável ou controlada.

· A exigência de produção justifica maior força e desgaste das ferramentas.

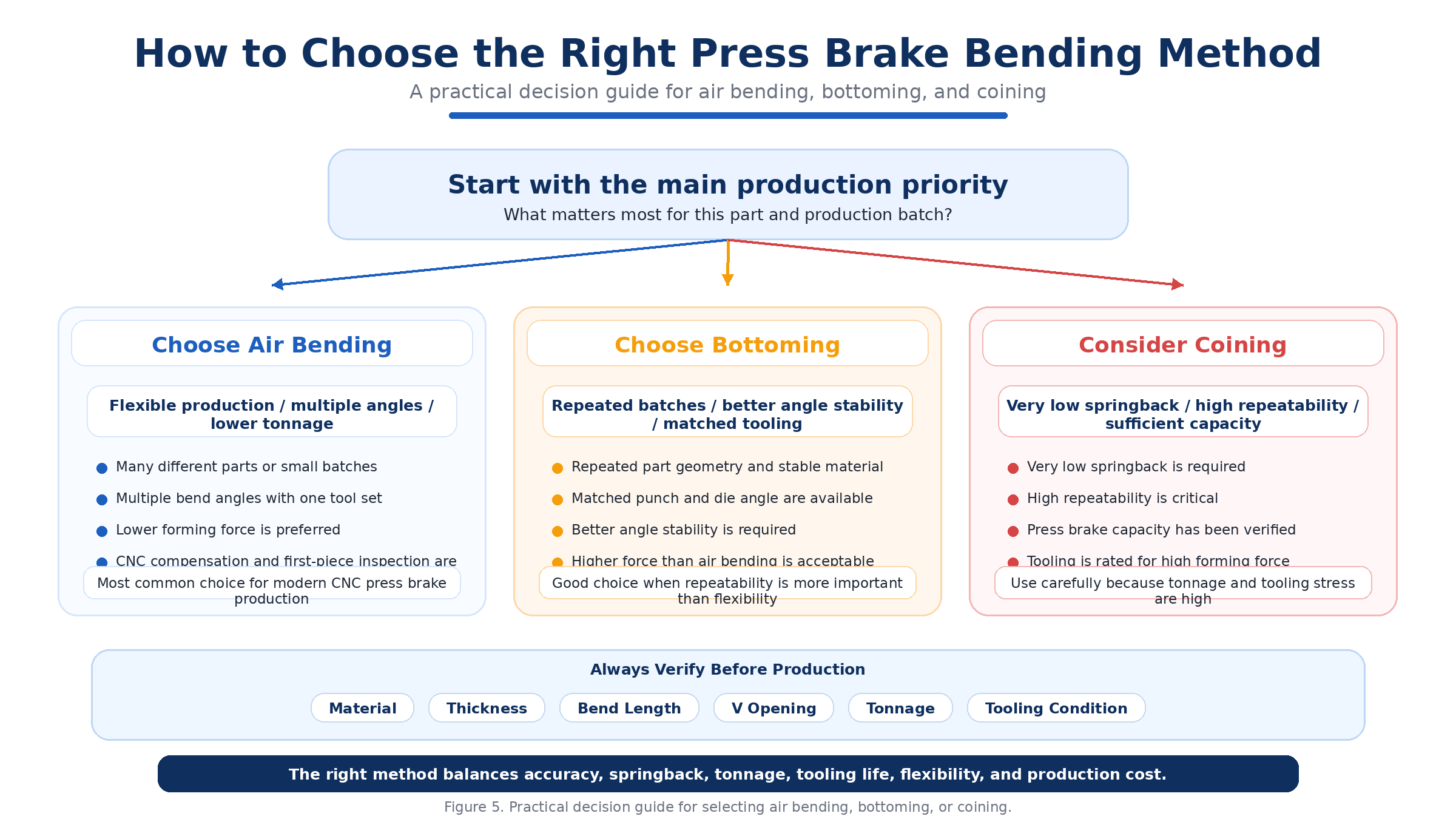

Figura 5. Guia prático de decisão para selecionar dobra a ar, conformação por fundo ou cunhagem com base na prioridade de produção, retorno elástico, tonelagem, ferramentas e requisitos de repetibilidade.

Erros comuns na escolha de um método de dobra

Utilizando a dobra de ar sem compensação de retorno elástico

A flexão no ar é flexível, mas requer compensação. Se o retorno elástico for ignorado, o ângulo final pode ser maior do que o esperado.

Utilizando os mesmos parâmetros para diferentes materiais

Aço macio, aço inoxidável, aço galvanizado e alumínio não se dobram da mesma maneira. Dados específicos do material são essenciais.

Escolher o método de corte sem as ferramentas adequadas

O contato com o fundo da ferramenta depende muito da geometria da ferramenta. Se o ângulo do punção e da matriz não for adequado, os problemas de ângulo podem persistir.

Utilizando cunhagem sem verificar a tonelagem

A cunhagem pode exigir muita força. Usá-la sem verificar a capacidade da máquina pode danificar as ferramentas ou sobrecarregar a prensa dobradeira.

Focar apenas na precisão e ignorar o custo

O método mais preciso nem sempre é o melhor método de produção. A vida útil das ferramentas, a carga da máquina, o tempo de preparação e a flexibilidade também são importantes.

Tratar a seleção do método como uma preferência do operador

A seleção do método de dobra deve ser uma decisão de engenharia baseada no material, espessura, comprimento da dobra, requisitos de precisão, ferramentas e volume de produção.

Estudos de Caso de Produção

Estudo de Caso nº 1: Peças de Aço Inoxidável Utilizando Dobra a Ar

Um fabricante de tampas de aço inoxidável enfrentou inconsistências nos ângulos finais ao utilizar a técnica de dobra a ar. As ferramentas e a máquina estavam em boas condições, mas o ângulo final variava entre os lotes de material. A causa principal foi a variação do retorno elástico. A solução não foi abandonar a dobra a ar, mas sim criar valores de compensação de retorno elástico específicos para cada material e verificar a primeira peça antes da produção. A dobra a ar continuou sendo o melhor método, pois a produção exigia flexibilidade.

Estudo de Caso nº 2: Suportes repetidos em aço macio com fixação por fundo

Uma fábrica que produzia suportes de aço macio em série buscava ângulos mais estáveis ​​e tempos de inspeção mais curtos. O projeto da peça, o material e o volume de produção eram estáveis. Após avaliar as ferramentas adequadas e as condições de configuração, a fábrica utilizou o método de contato por fundo para melhorar a estabilidade angular em lotes repetidos. Nesse caso, a repetibilidade era mais importante do que a máxima flexibilidade da ferramenta.

Estudo de Caso nº 3: Componentes de Precisão de Pequena Escala Utilizando Cunhagem

Um fabricante de peças pequenas de precisão exigia baixíssimo retorno elástico e repetibilidade angular rigorosa. A dobra no ar gerava muita variação no retorno elástico, e o corte até o fundo melhorava o resultado, mas não atendia completamente aos requisitos de tolerância. A cunhagem foi considerada porque a espessura do material e o comprimento da dobra eram adequados e a capacidade da máquina era suficiente. Com ferramentas apropriadas e configuração controlada, a cunhagem reduziu o retorno elástico e melhorou a repetibilidade. Este exemplo mostra que a cunhagem ainda tem valor em aplicações especiais, mas somente quando a força necessária e as condições das ferramentas são justificadas.

Lista de verificação para seleção de métodos práticos

Conteúdo do esquema de perguntas frequentes

Qual a diferença entre dobra no ar, cunhagem e cunhagem?

A curvatura a ar define o ângulo controlando a profundidade do punção sem pressionar totalmente o material contra a matriz. A conformação por compressão molda o material mais próximo do ângulo da matriz. A cunhagem utiliza alta pressão para forçar o material a se ajustar à geometria da ferramenta e minimizar o retorno elástico.

Qual o método de dobra mais comum?

A dobra a ar é o método mais comum em máquinas CNC modernas. Pressione o freio produção porque é flexível, requer menor tonelagem e pode formar múltiplos ângulos com as mesmas ferramentas.

Qual método de dobra apresenta o menor retorno elástico?

A cunhagem geralmente apresenta o menor retorno elástico porque aplica uma pressão muito alta e cria uma deformação plástica mais profunda na área de dobra.

Qual método requer mais tonelagem?

A cunhagem requer a maior tonelagem. A cunhagem por fundo requer mais força do que a curvatura a ar, e a curvatura a ar requer a menor força entre os três métodos.

O teste de resistência ao impacto é mais preciso do que a flexão no ar?

A curvatura por fundo pode proporcionar melhor estabilidade angular em produções repetidas, mas é menos flexível. A curvatura a ar também pode ser precisa quando a compensação do retorno elástico e os dados do material são controlados adequadamente.

Ainda se usa cunhagem hoje em dia?

Sim, mas é menos comum em ambientes de fabricação flexíveis. A cunhagem é usada principalmente para aplicações especiais que exigem baixíssimo retorno elástico e alta repetibilidade, quando a capacidade da máquina e as ferramentas são adequadas.

Como é que Matriz V A abertura afeta a seleção do método de dobra?

Matriz V A abertura da matriz afeta o raio interno, a tonelagem, o retorno elástico e a marcação da superfície. É especialmente importante na dobra a ar, pois o raio interno é fortemente influenciado pela abertura da matriz.

Como os fabricantes devem escolher o método de dobra correto?

Os fabricantes devem considerar o tipo de material, a espessura, o comprimento da dobra, a precisão necessária, o retorno elástico, o raio interno, a condição das ferramentas, a capacidade da máquina, o volume de produção e o custo.

Conclusão

A dobra a ar, a dobra por compressão e a cunhagem não são simplesmente três maneiras de criar a mesma dobra. São abordagens de engenharia diferentes com efeitos distintos no retorno elástico, na tonelagem, no desgaste das ferramentas, no raio interno, na flexibilidade e no custo de produção.

A curvatura no ar geralmente é a melhor opção para fabricação moderna e flexível. O acabamento inferior pode melhorar a repetibilidade em ambientes de produção estáveis. A cunhagem pode minimizar o retorno elástico em aplicações especiais de precisão, mas requer níveis de resistência muito mais elevados. tonelagem e um controle rigoroso das ferramentas.

O melhor método de dobra nem sempre é o mais preciso. É aquele que melhor equilibra precisão, retorno elástico, tonelagem, vida útil das ferramentas, flexibilidade, comportamento do material e custo de produção.

Os fabricantes que compreendem essas diferenças podem reduzir o desperdício, melhorar a consistência, proteger as ferramentas e aproveitar melhor a capacidade de suas prensas dobradeiras. Para muitas fábricas, a maior melhoria não vem da troca de máquinas, mas sim de tornar a seleção do método de dobra uma decisão de engenharia estruturada.
