Raio de curvatura: o guia definitivo

Pressione o freio é uma das ferramentas mais importantes no processamento de chapas metálicas. Ao usar um prensa de freio Para processar chapas metálicas, o raio de curvatura é um fator-chave que afeta o efeito de curvatura. Neste artigo, daremos uma visão geral do raio de curvatura de chapas metálicas.

Ⅰ. Qual é o raio de curvatura de uma chapa metálica?

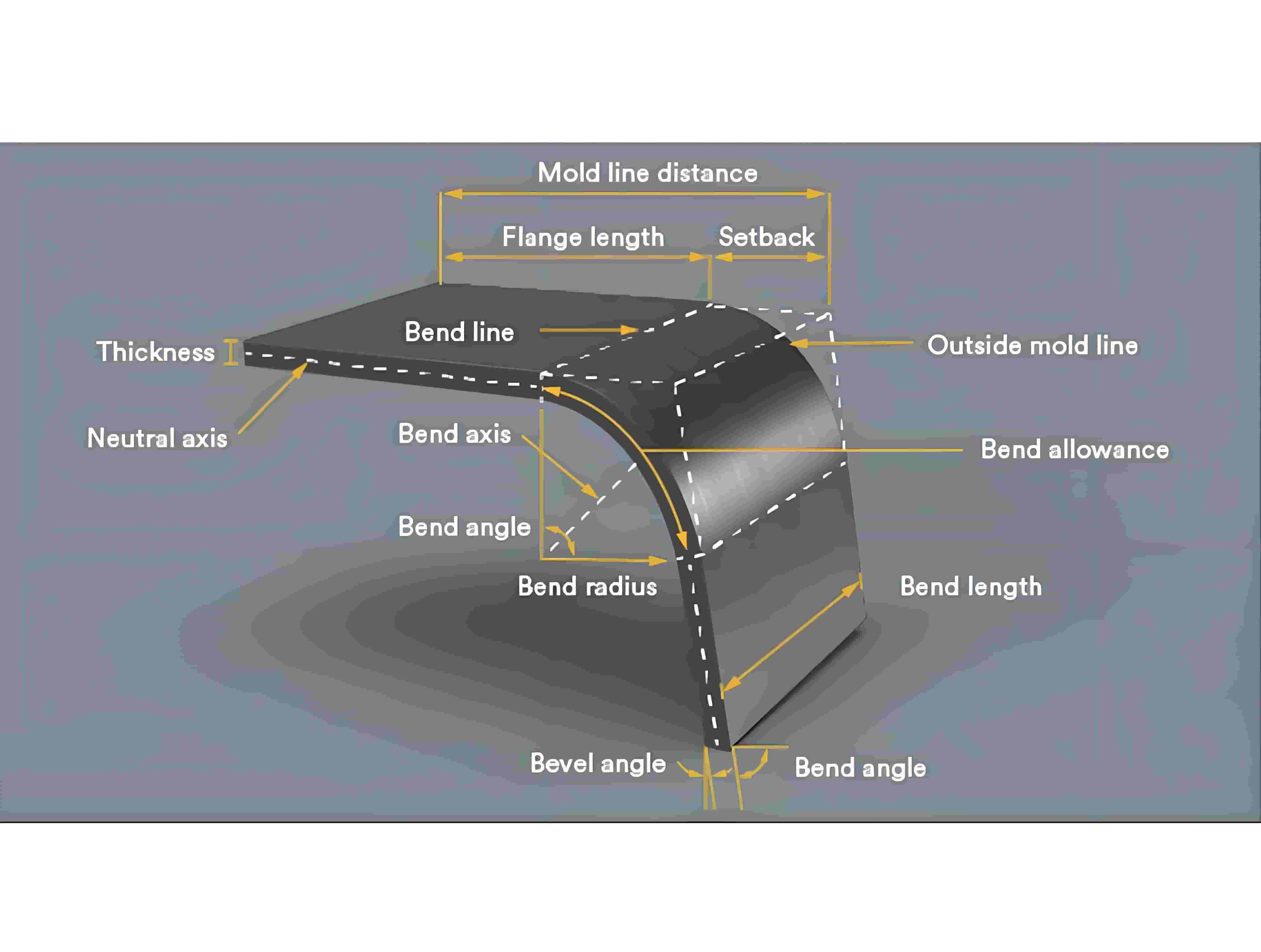

O raio de curvatura O raio de curvatura da chapa metálica refere-se ao raio da curvatura interna formada pelo material quando dobrado durante o processamento da chapa metálica. Este raio é muito importante para garantir que as peças dobradas tenham boa aparência e resistência estrutural. O tamanho do raio de curvatura afeta a distribuição de tensões do material, a precisão do ângulo de curvatura e a dificuldade do processamento subsequente.

Ⅱ. O que determina o flexão de chapa metálica?

1. Tipo de material

Diferentes materiais (como alumínio, aço inoxidável, aço carbono, etc.) apresentam diferentes ductilidades e resistências, o que afeta o raio de curvatura necessário. Materiais flexíveis podem utilizar um raio de curvatura menor, enquanto materiais com maior dureza requerem um raio maior.

2. Espessura do material

De modo geral, quanto mais espesso for o material, maior deve ser o raio de curvatura para evitar rachaduras no material ou concentração indesejada de tensões.

3. Ângulo de curvatura

Quanto maior o ângulo de curvatura, maior pode ser o raio de curvatura necessário para garantir que o material não irá rachar ou deformar durante o processo de curvatura.

4. Tecnologia de processamento

Diferentes processos de dobra (como dobra a ar, dobra de matriz inferior, etc.) têm requisitos diferentes para o raio de curvatura. Parâmetros do processo, como velocidade e pressão de dobra, também afetam o raio de curvatura final.

5. Projeto do molde

A forma e o design do molde determinam a tensão do material durante o processo de dobra. Um bom molde pode ajudar a atingir o raio de curvatura necessário.

6. Requisitos de processamento subsequente

Se o processamento subsequente (como soldagem, pintura, etc.) tiver requisitos específicos para o raio de curvatura, esses fatores precisam ser considerados para selecionar o raio apropriado

Ⅲ. Cálculo do raio de curvatura de Prensa Freio

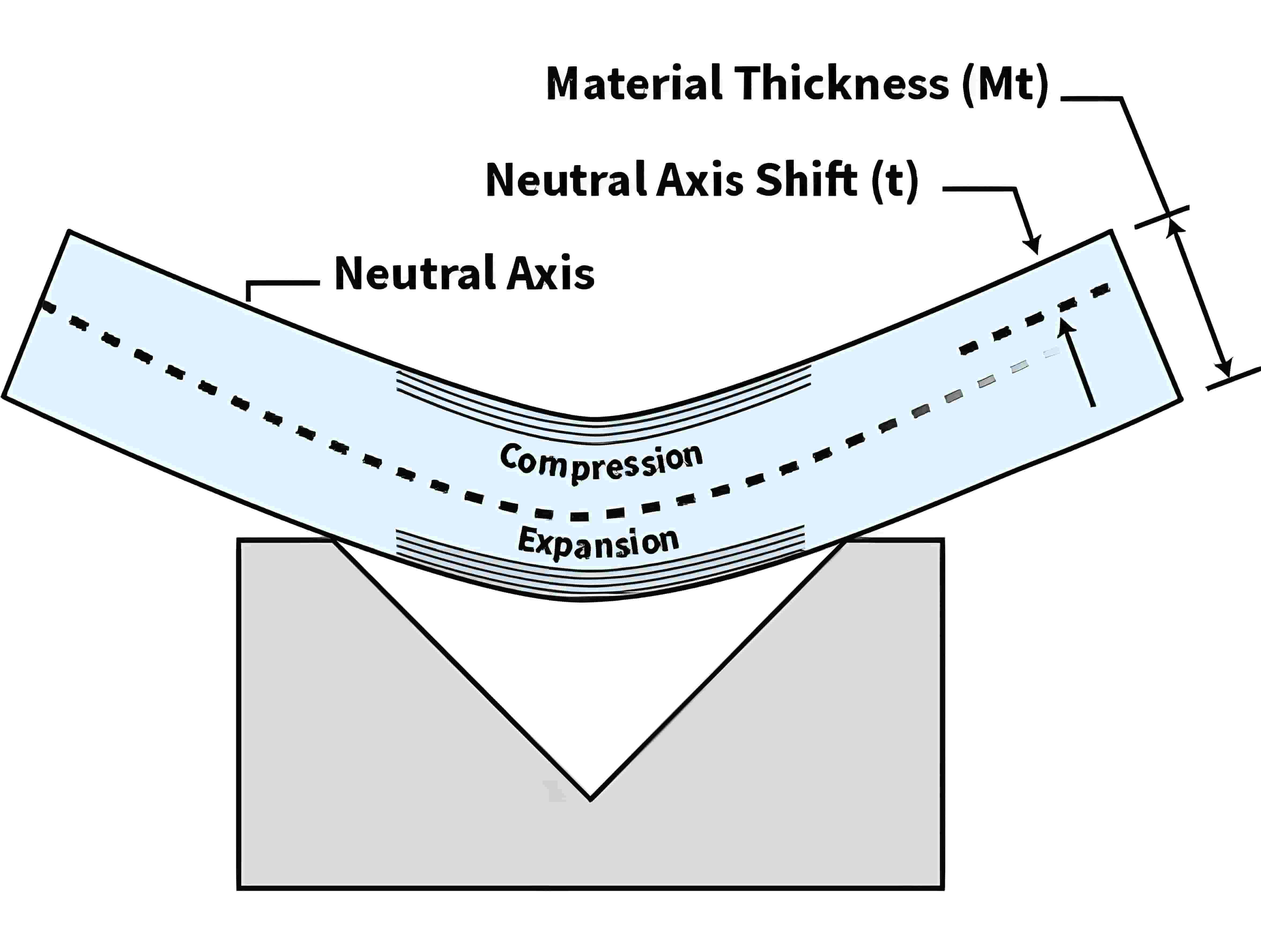

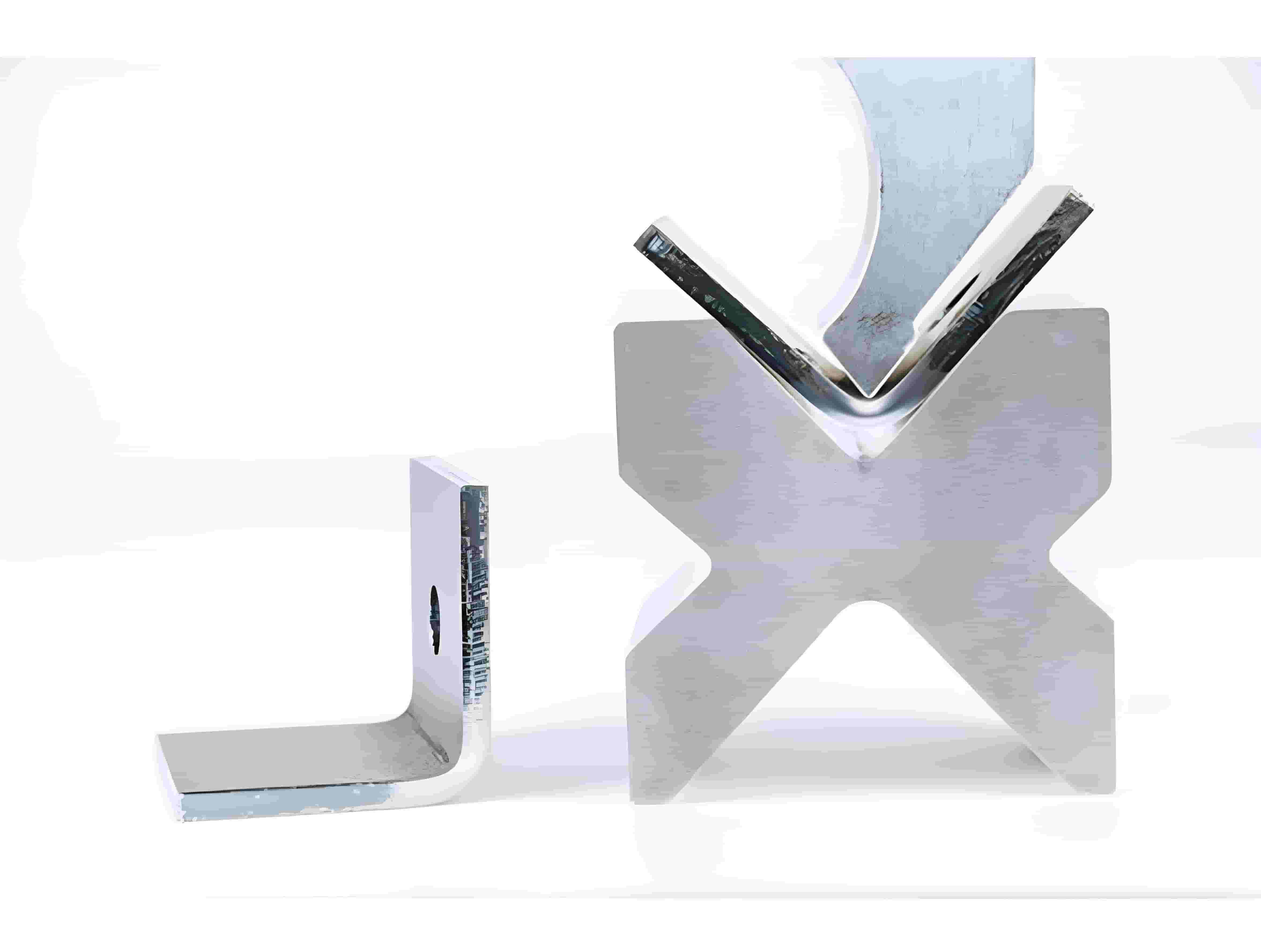

Primeiro, selecione a abertura do molde de acordo com a regra dos 8. Recomenda-se que a abertura do molde em forma de V seja 8 vezes a espessura do material. O tamanho da abertura do molde afeta diretamente o raio de curvatura.

Embora não haja uma fórmula exata para determinar o raio de curvatura ideal para chapas metálicas, pode-se estimar que o raio de curvatura é igual à espessura da chapa sob certas condições de força específicas.

É importante observar que variações na espessura do material podem afetar a precisão desta estimativa. A abertura da matriz em V pode ser de 6 a 12 vezes a espessura do material. O raio de curvatura está intimamente relacionado à espessura do material. Para espessuras de material inferiores a 6 mm, o raio de curvatura é igual à espessura do material.

Para espessuras de material maiores que 6 mm, mas menores que 12 mm, o raio de curvatura é geralmente 1,5 vez a espessura do material. Para espessuras de material maiores que 12 mm, o raio de curvatura é aproximadamente 3 vezes a espessura do material.

O raio de curvatura da prensa dobradeira pode ser calculado usando a fórmula, toda em milímetros:

r = (v - mt) / 2

- R é o raio de curvatura

- V é a largura da abertura em forma de V da matriz

- MT é a espessura do material

Por exemplo: se a abertura da matriz for de 30 mm e a espessura da chapa for de 3 mm, o raio de curvatura será R = (30-3) / 2 = 13,5 mm

É importante saber que estas são apenas orientações gerais e que existem muitos fatores que afetam o raio de curvatura, por isso é difícil determinar um valor exato. Quando a espessura da chapa é igual ao raio de curvatura, o raio de curvatura ideal é alcançado. A curva formada com este raio é consistente em ângulo e tamanho, e o retorno elástico é mínimo.

IV. Qual é o raio mínimo de curvatura da chapa metálica

Quanto menor o raio de curvatura, maior a pressão de curvatura necessária. Chapas metálicas são muito propensas a rachaduras, deformações ou quebras durante o processo de curvatura, além de serem facilmente danificadas no molde. Para evitar esses problemas, devemos estar atentos ao raio de curvatura interno mínimo.

Devido às diferentes características dos métodos de dobra, materiais e moldes, o raio mínimo de curvatura também deve ser levado em consideração. Para obter um produto de chapa metálica perfeito, tente fazer com que o raio interno da dobra seja próximo à espessura da chapa.

Escolha chapas metálicas com alta ductilidade. Quanto maior a resistência à tração e a dureza da chapa metálica, maior a pressão de flexão necessária.

O raio de curvatura desempenha um papel vital na dobra de chapas metálicas. O raio interno correto garante a qualidade da dobra da peça. O raio interno incorreto na dobra de chapas metálicas pode causar deformação ou até mesmo quebra da peça. Este artigo fornece uma visão geral da dobra de chapas metálicas. O uso de ZYCO Prensa Freio Ajuda a produzir peças mais precisas. Se tiver alguma dúvida sobre dobra de raio grande ou qualquer outro tipo de dobra de chapa metálica em uma dobradeira, entre em contato conosco.
