Um guia prático de engenharia para fabricantes de chapas metálicas, operadores de prensas dobradeiras e engenheiros de produção.

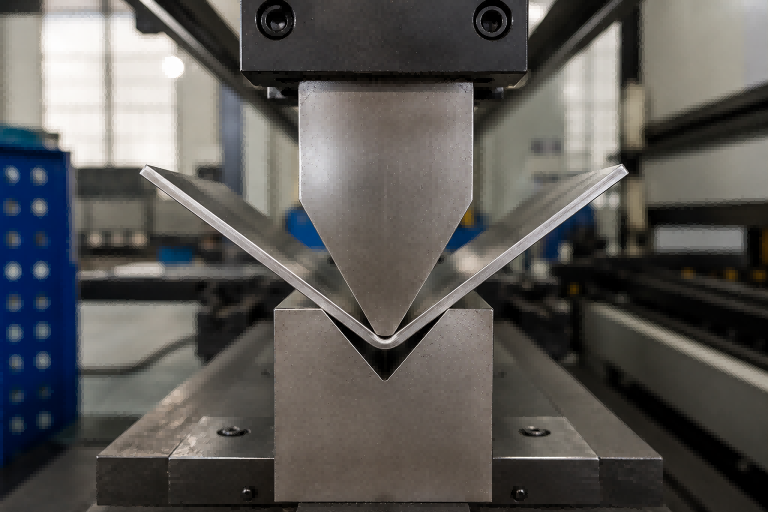

 Figura 1. Exemplo de dobra a ar em aço inoxidável com alinhamento do punção, da chapa e da matriz em V.

Introdução

Escolher a abertura correta da matriz em V é uma das decisões mais importantes na dobra em prensa dobradeira. Muitos operadores começam com a regra tradicional de que a abertura em V deve ser cerca de oito vezes a espessura do material. Essa regra é útil, mas é apenas um ponto de partida. Na produção real, a abertura correta da matriz também depende da qualidade do material, do raio interno necessário, do comportamento de retorno elástico, da qualidade da superfície, do comprimento da dobra, da tonelagem da máquina e da condição das ferramentas.

Uma prensa dobradeira pode ser moderna, potente e programada com precisão, mas se a abertura da matriz inferior não for adequada ao material e aos requisitos da peça, o resultado final ainda poderá ser instável. Problemas comuns incluem retorno elástico excessivo, ângulos de dobra inconsistentes, rachaduras, marcas de matriz visíveis, comprimento plano impreciso e desgaste desnecessário das ferramentas. Para a produção em larga escala de chapas metálicas, esses problemas rapidamente se tornam problemas de custo de produção, e não apenas problemas técnicos.

Este guia explica como os profissionais de fabricação selecionam aberturas de matrizes em V na produção prática. Ele foi escrito para fabricantes de chapas metálicas, operadores de prensas dobradeiras, engenheiros de ferramentas e gerentes de produção que desejam melhorar a precisão da dobra, reduzir o retrabalho e construir um processo de dobra mais repetível.

Por que a abertura de V Die é importante

A abertura em V da matriz controla o suporte da chapa metálica durante a dobra no ar. A chapa entra em contato com os dois ressaltos da matriz inferior enquanto o punção pressiona o material contra o sulco em V. Como o material não se comprime totalmente durante a dobra no ar, a geometria da abertura em V tem um efeito direto no raio de curvatura final e na quantidade de recuperação elástica após a descarga.

Uma abertura em V menor geralmente cria um raio interno mais estreito, mas também aumenta a força de dobra necessária. Isso pode elevar a carga na prensa dobradeira, aumentar o desgaste das ferramentas e criar marcas de pressão mais acentuadas na superfície do material. Uma abertura em V maior reduz a tonelagem necessária e pode melhorar o fluxo de material, mas geralmente cria um raio interno maior e pode aumentar o retorno elástico.

Por essa razão, a seleção da abertura em V não é simplesmente um hábito de configuração. É uma decisão de engenharia que influencia todo o processo de dobra. A escolha correta equilibra o raio de curvatura, o retorno elástico, a qualidade da superfície, a capacidade da máquina, a vida útil da ferramenta e a tolerância final da peça.

A regra tradicional de espessura 8×

A diretriz mais utilizada na dobra em prensa pneumática é a regra de 8 vezes a espessura do material. De acordo com essa diretriz, a abertura em V é aproximadamente oito vezes a espessura da chapa. Por exemplo, uma chapa de 2 mm geralmente começa com uma matriz V16, enquanto uma chapa de 3 mm geralmente começa com uma matriz V24.

Essa regra é popular porque oferece um equilíbrio prático para muitas aplicações em aço macio. Normalmente, proporciona um raio interno razoável, retorno elástico aceitável e requisitos de tonelagem gerenciáveis. Para peças de fabricação em geral, como gabinetes, tampas de máquinas, suportes e invólucros industriais, a regra de 8× costuma ser um ponto de partida confiável.

No entanto, a regra dos 8× nunca deve ser tratada como uma regra absoluta. Ela não leva em consideração automaticamente o retorno elástico do aço inoxidável, a têmpera do alumínio, a tonelagem da chapa, os requisitos de acabamento superficial ou os requisitos específicos de raio de projeto. Operadores experientes de prensa dobradeira usam a regra dos 8× como primeira referência e, em seguida, ajustam de acordo com as condições reais de dobra.

Como a abertura em V afeta o raio de curvatura

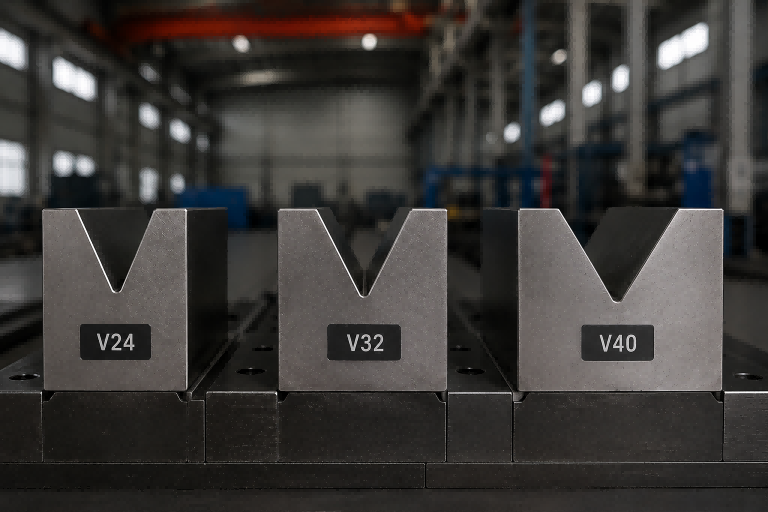

 Figura 2. Comparação entre V24, V32 e V40, mostrando diferentes tamanhos de abertura da matriz inferior.

Uma abertura em V maior geralmente produz um raio de curvatura interno maior. Isso ocorre porque o material é suportado por uma distância maior e se molda em torno de uma zona de deformação maior. Uma abertura em V menor cria um raio de curvatura menor porque o material é forçado a entrar em uma área de conformação mais estreita.

Essa relação é muito importante para o cálculo do padrão plano. A tolerância de dobra, a dedução de dobra e o fator K são todos influenciados pelo raio interno real. Se a oficina mudar de V24 para V32 sem atualizar as premissas de dobra, o comprimento plano final e o ajuste da montagem podem mudar.

Para peças simples, uma pequena diferença de raio pode não importar. Para invólucros de precisão, conjuntos soldados ou componentes que precisam se encaixar com outras peças, a consistência do raio torna-se crítica. Portanto, a abertura em V selecionada deve corresponder tanto à espessura do material quanto aos requisitos do projeto.

Como a abertura em V afeta o retorno elástico

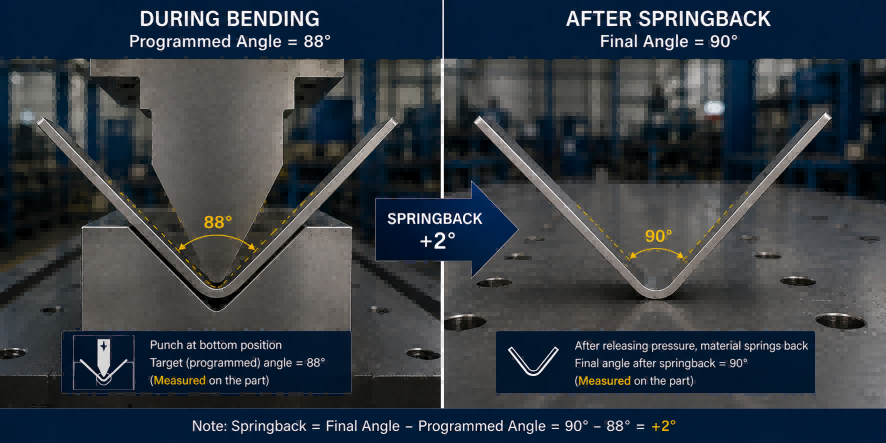

 Figura 3. Princípio de compensação do retorno elástico: ângulo de sobrecurvatura programado e ângulo final de liberação.

O retorno elástico é a recuperação elástica que ocorre após a remoção da força de flexão. Todos os materiais de chapa metálica apresentam algum grau de retorno elástico, mas o aço inoxidável e materiais de alta resistência geralmente apresentam maior retorno elástico do que o aço comum.

A abertura em V afeta o retorno elástico porque influencia o raio de curvatura. Aberturas em V maiores geralmente criam raios maiores, e raios maiores frequentemente produzem maior recuperação elástica. É por isso que uma peça pode parecer correta durante a conformação, mas abrir ligeiramente após a retração do punção.

Na prática de dobra de aço inoxidável, os operadores frequentemente compensam com uma sobredobra. Por exemplo, se o ângulo final desejado for de 90°, o ângulo de dobra programado pode ser ligeiramente menor, como 88° ou 89°, dependendo do material e da configuração das ferramentas. Essa compensação deve ser baseada em dobras de teste e experiência de produção, e não em palpites.

Como a abertura em V afeta a tonelagem

Quanto menor a abertura em V, maior a força de dobra necessária. Esta é uma das considerações de produção mais importantes. Selecionar uma matriz menor pode ajudar a criar um raio mais fechado, mas também pode levar a máquina mais perto de seu limite de capacidade. Isso aumenta o estresse na estrutura, no punção, na matriz e no sistema hidráulico.

Uma abertura em V maior reduz a demanda de tonelagem. Isso pode ser útil para curvas longas, materiais espessos e produção em grande volume, onde a vida útil das ferramentas e a carga da máquina são importantes. No entanto, usar uma matriz superdimensionada pode criar um raio muito grande ou aumentar o retorno elástico além dos limites aceitáveis.

Em um processo de dobra profissional, a tonelagem deve sempre ser verificada antes da seleção de uma abertura em V menor. A seleção das ferramentas e o cálculo da tonelagem devem ser tratados em conjunto, e não separadamente.

Recomendações de abertura em V específicas para cada material

Aço macio

O aço macio é o material mais previsível para dobra em prensa dobradeira em geral. Para a maioria das aplicações de dobra a ar, a regra 8× funciona bem. Uma peça de aço macio de 3 mm geralmente começa com V24, enquanto uma de 4 mm costuma começar com V32. O aço macio geralmente apresenta retorno elástico moderado, boa conformabilidade e comportamento de dobra estável.

Aço inoxidável

O aço inoxidável requer mais atenção, pois normalmente apresenta maior limite de escoamento e recuperação elástica mais acentuada. Em muitos ambientes de produção, o aço inoxidável se beneficia de aberturas em V na faixa de 8 a 10 vezes a espessura. Por exemplo, um componente de aço inoxidável 304 com 3 mm de espessura pode utilizar V24 como ponto de partida, mas V30 ou V32 podem ser considerados se a peça exigir um raio maior, menor pressão superficial ou melhor qualidade estética.
A desvantagem é o retorno elástico. Aberturas em V maiores podem reduzir a tensão superficial, mas também podem aumentar a recuperação elástica. Para o aço inoxidável, a decisão final deve equilibrar raio, retorno elástico, tonelagem e aparência.

Alumínio

A curvatura do alumínio depende muito da liga e da têmpera. O alumínio macio geralmente tolera curvaturas mais acentuadas, enquanto as têmperas mais duras exigem raios maiores para evitar rachaduras. Uma abertura em V de cerca de 6 a 10 vezes a espessura é comumente usada, dependendo da peça e da condição do material. Para peças decorativas de alumínio, a proteção da superfície e o polimento das ferramentas também são importantes.

Placa Pesada

A curvatura de chapas grossas geralmente requer aberturas em V maiores, frequentemente de 10 a 12 vezes a espessura ou mais. O principal motivo é a tonelagem. Materiais espessos geram alta força de conformação, e uma abertura em V maior ajuda a reduzir a carga da máquina e prolongar a vida útil das ferramentas. Para aplicações com chapas grossas, a capacidade da máquina, a especificação das ferramentas e o comprimento da curvatura devem ser cuidadosamente verificados.

Estudos de Caso Práticos de Engenharia

Caixa 1 – Invólucro de aço macio de 3 mm

Uma oficina de fabricação de gabinetes industriais utilizou a régua V24 para aço macio de 3 mm. O resultado foi um raio de curvatura estável, tonelagem controlável e dobras consistentes de 90° após a compensação do ângulo normal. Este é um exemplo típico em que a régua 8× apresenta bom desempenho.

Caixa 2 – Painel de aço inoxidável 304 de 3 mm

A mesma abertura V24 foi testada em aço inoxidável 304 de 3 mm. A dobra foi aceitável, mas o retorno elástico foi maior do que no aço comum. O operador ajustou o ângulo programado e verificou a peça final com dobras de amostra antes da produção.

Caso 3 – Componente decorativo em aço inoxidável

Um painel decorativo de aço inoxidável apresentou marcas de matriz visíveis quando dobrado com uma abertura menor. Uma abertura em V maior reduziu a pressão localizada na superfície do material e melhorou a aparência, embora tenha sido necessária uma compensação adicional do retorno elástico.

Caso 4 – Caixa de alumínio para componentes eletrônicos

Uma carcaça de alumínio de 2 mm exigia uma dobra precisa, sem rachaduras. A seleção das ferramentas foi baseada na condição da liga e no raio necessário, e não apenas na espessura. A abertura em V final proporcionou um raio estável e uma qualidade estética aceitável.

Caso 5 – Peça Estrutural de Chapa Grossa

Inicialmente, um componente de aço carbono de 12 mm foi testado com uma abertura de matriz menor. A tonelagem era excessiva para uma produção eficiente. O aumento da abertura em V reduziu a carga na máquina e melhorou a vida útil da ferramenta, mantendo uma geometria aceitável da peça.

Erros comuns na seleção de aberturas em V

· Utilizando a mesma abertura em V para todos os materiais.

· Seguindo a regra dos 8x sem verificar o raio ou o retorno elástico.

· Selecionar uma matriz menor apenas para criar uma dobra mais fechada, sem verificar a tonelagem.

· Ignorar os requisitos de qualidade de superfície para peças decorativas.

· Trocar as ferramentas durante a produção sem atualizar as premissas do modelo plano.

· Ignorar as dobras de amostra antes da produção em lote.

· Utilizando matrizes desgastadas e partindo do pressuposto de que o problema é apenas a calibração da máquina.

· Tratar a seleção da matriz V como um hábito de configuração em vez de uma decisão de engenharia.

Perguntas frequentes

P: Qual abertura em V devo usar para aço macio de 3 mm?
A: V24 é um ponto de partida comum para a dobra de ar.

P: A regra do 8× é sempre correta?
A: Não. É um ponto de partida prático, não uma regra universal.

P: A abertura em V afeta o retorno elástico?
A: Sim. Aberturas em V maiores geralmente criam raios maiores e mais retorno elástico.

P: A abertura em V afeta a tonelagem?
A: Sim. Aberturas em V menores exigem maior força de flexão.

P: Qual abertura em V é a melhor para aço inoxidável?
A: Muitos fabricantes começam com uma espessura de 8 a 10 vezes, dependendo do retorno elástico, do raio e dos requisitos de superfície.

P: Um único molde em V pode ser usado para todos os materiais?
A: Não. É preciso levar em consideração o tipo de material, a espessura e os requisitos de produção.

P: Por que meus ângulos de dobra mudam entre lotes de material?
A: A resistência ao escoamento e a dureza do material podem variar entre lotes, afetando o retorno elástico.

P: Devo realizar testes de dobramento?
A: Sim. Os testes de dobramento são essenciais antes da produção em massa, especialmente para peças de aço inoxidável e de precisão.

Recursos de engenharia recomendados

Sobre a ZYCO

A ZYCO fornece máquinas de dobra, soluções para fabricação de chapas metálicas e recursos de engenharia para fabricantes globais. O ZYCO Engineering Hub foi projetado para ajudar os fabricantes a compreender os princípios práticos de dobra, melhorar a precisão da produção e tomar melhores decisões de ferramentas com base na experiência real de fabricação.

Conclusão

A abertura correta da matriz em V não é determinada apenas pela espessura do material. A espessura fornece o ponto de partida, mas o comportamento do material, o retorno elástico, o raio de curvatura, a tonelagem, a qualidade da superfície e os objetivos de produção determinam a melhor escolha final. Os fabricantes que compreendem essas relações podem reduzir o retrabalho, melhorar a repetibilidade, proteger as ferramentas e obter resultados de dobra mais estáveis.

A régua tradicional de 8× continua sendo valiosa, mas os melhores resultados de dobra vêm da combinação do conhecimento de engenharia com testes reais de produção.
