1. O sistema de controle eletro-hidráulico E-Touch de última geração apresenta uma interface de tela sensível ao toque intuitiva com botões e ícones de tamanho grande, simplificando muito a programação CNC.
2. A configuração básica inclui controle de 4+1 eixos (Eixos Y1/Y2/X/R com compensação de deflexão), com opções de expansão opcionais, como Z1/Z2/X2/R2.
3. Integrado módulos inteligentes de diagnóstico e manutenção permite que os usuários monitorem o status do sistema em tempo real, solucionem falhas rapidamente e realizem manutenção.

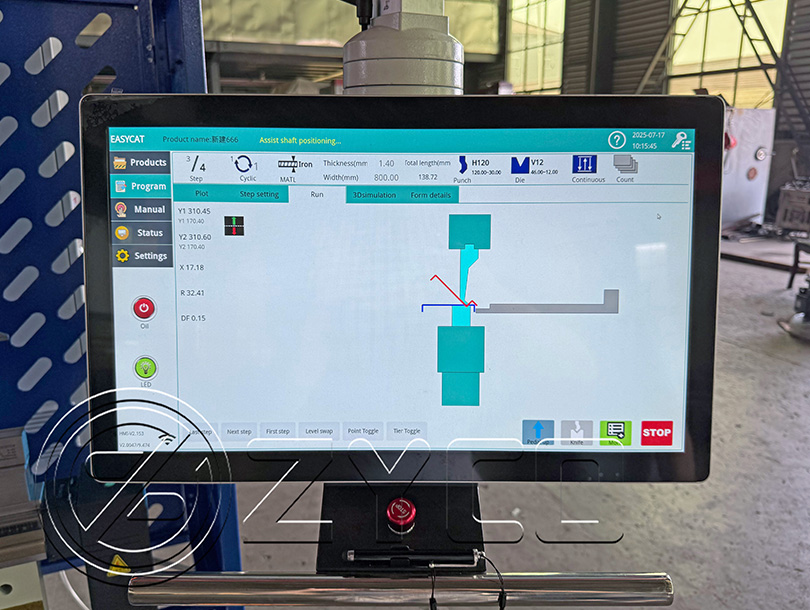

Sistema de controle
- A interface amigável utiliza um design baseado em ícones, simplificando a programação para dobra em lotes de várias etapas e melhorando significativamente a eficiência do processamento.
- Equipado com uma tela sensível ao toque de 21,5 polegadas, colorida e de alta precisão, importada de Taiwan, ele suporta multitoque e uma variedade de gestos para uma exibição clara e detalhada.
- A programação gráfica inteligente gera automaticamente planos de processo de dobra e realiza verificação de interferência, dando suporte a simulações de processos de pré-produção.
Ver mais +

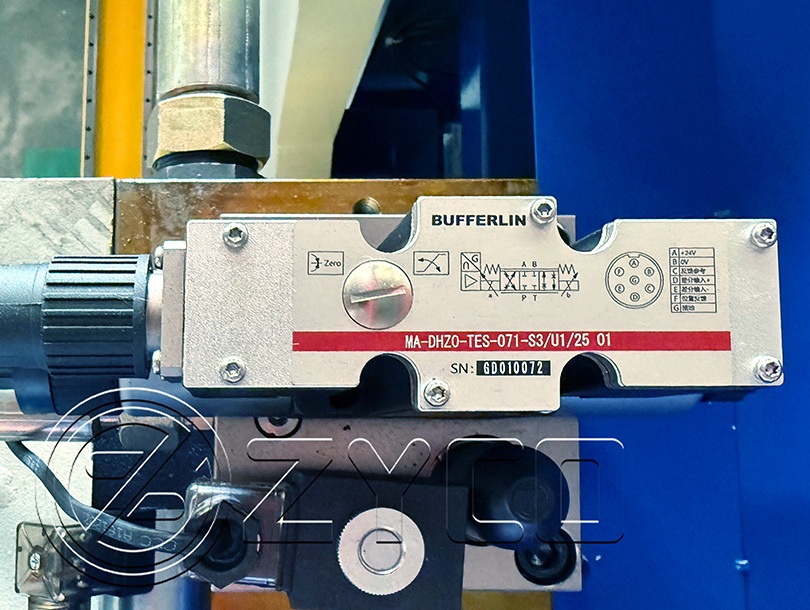

Sistema hidráulico
- O conjunto da válvula central utiliza produtos da marca BFL, garantindo desempenho de longo prazo, estável e de alta precisão.
- A pressão hidráulica pode ser ajustada com precisão para corresponder perfeitamente aos requisitos de força de flexão de diferentes materiais.
- O sistema de controle servo eletro-hidráulico síncrono apresenta um design compacto, espaçamento otimizado dos cilindros hidráulicos e excelente tolerância de carga.
Ver mais +

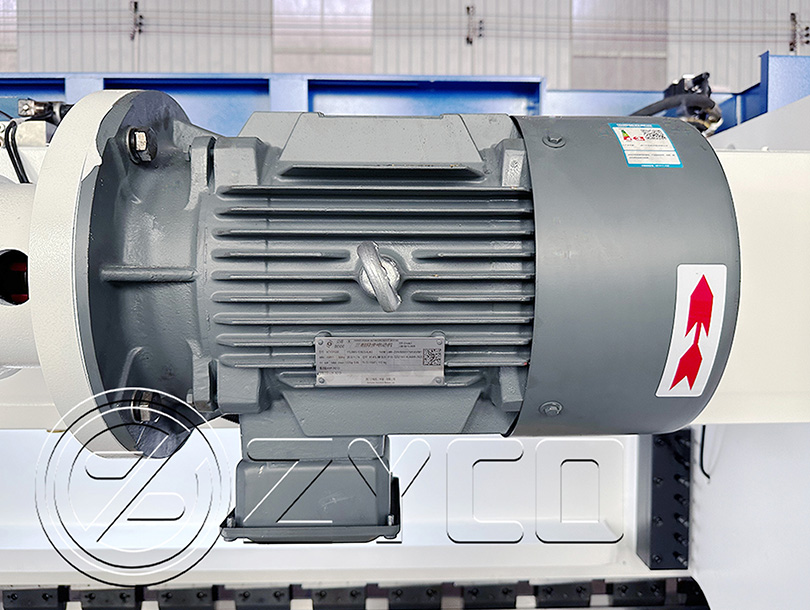

Motor principal
- Motor original Siemens para qualidade e durabilidade confiáveis.
- Baixo ruído operacional e excelente eficiência energética.
- Sistema abrangente de serviço pós-venda.
Ver mais +

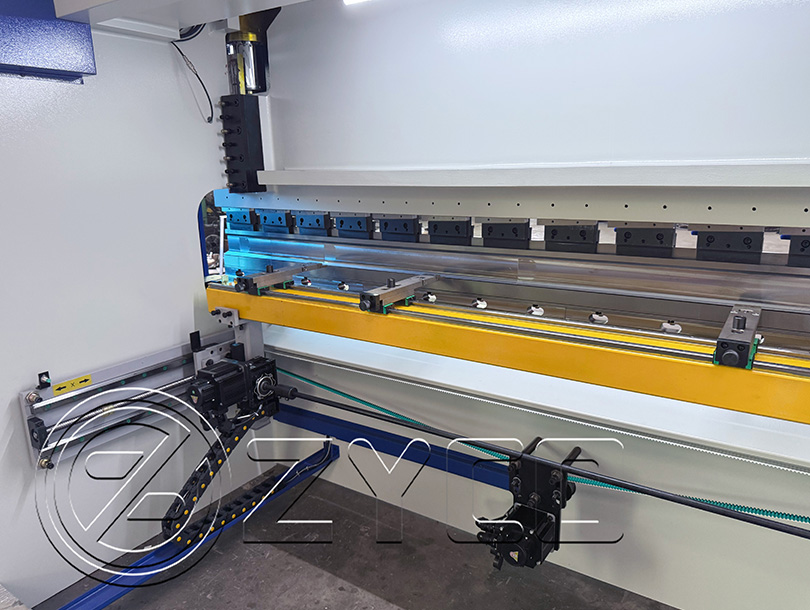

Medidor traseiro
- Parafusos de esferas de alta precisão e guias lineares importados substituem os mecanismos de transmissão tradicionais, garantindo precisão de posicionamento estável e de longo prazo.
- Todo o sistema passa por um processo de têmpera de alta temperatura para eliminar efetivamente o estresse interno, melhorar as propriedades do material e evitar desvios de precisão causados pela deformação estrutural.
Ver mais +

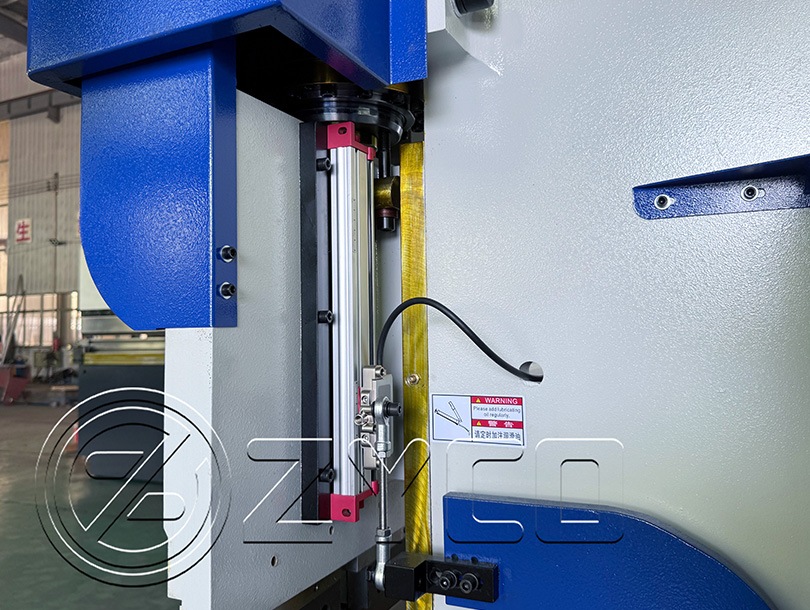

Escala
- O elemento de medição principal utiliza uma balança da marca BFL.
- Precisão de medição ultra-alta e resposta rápida.
- Durável e com longa vida útil.
Ver mais +
Exibição da estrutura interna
Para especificações mais detalhadas, não hesite em entrar em contato conosco.
Diagrama da estrutura da máquina de dobra hidráulica
1. Tanque de óleo 2. Motor principal 3. Interruptor de limite 4. Caixa elétrica 5. Dedo de parada
6. Batente traseiro 7. Painel de parede 8. Cilindro de óleo hidráulico 9. Controle deslizante 10. Sistema CNC
11. Fixação rápida 12. Molde superior 13. Molde inferior 14. Placa de suporte da bancada
Processamento de desenho de peça de trabalho
Exibição de amostra
Esta página não permite a exibição de parâmetros um por um. Se for outro modelo, consulte-nos. |
Parâmetro | Unidade | Valor |
Modelo Comum | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressão | KN | 630 | 1000 | 1600 | 2000 |
Comprimento de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distância da coluna | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de abertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidade da garganta | mm | D=250 | D=320 | D=320 | D=320 |
Curso de deslizamento (eixo Y) | mm | 170 | 200 | 200 | 220 |
Velocidade de movimento do slide
| Sem carregamento |
mm/s
| 200 |
Pressionando | 12 |
Retornando | 170 |
Potência do motor principal | KW | 5.5 | 7,5 | 11 | 15 |
Precisão da máquina
| Repetição do controle deslizante Y | mm | ≤±0,02 |
Posicionamento do controle deslizante Y | mm | ≤±0,02 |
Posicionamento de repetição do medidor traseiro X, R | mm | ≤±0,05 |
Tamanho (C*L*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Parceiros
Fotos de clientes
Certificado de Honra
P: Como obter um orçamento preciso nosso? R: Forneça-nos os detalhes do material, espessura máxima e largura máxima.
P: Vocês podem fazer serviço OEM?
R: Sim, podemos. Seu design for aceito, seu próprio logotipo pode ser usado na máquina.
P: Qual é o custo do frete? da China para o seu país?
R: Podemos enviar a máquina para o seu porto ou endereço por mar ou avião. Por favor, informe-nos o porto ou endereço mais próximo com o código postal. Temos um agente de transporte confiável para garantir uma entrega segura, conveniente e pontual.
P: Vocês aceitam pagamento LC?
R: Sim, normalmente nosso pagamento é 30%+70% T/T, pagamento LC também é aceitável.
P: Como operar esta máquina?
R: Linha de vídeo da nossa fábrica ou enviamos o vídeo diretamente para você.
P: E quanto ao serviço de comissionamento?
R: Podemos oferecer serviço de comissionamento, caso o comprador precise pagar as passagens aéreas.
P: Vocês oferecem ensino e treinamento?
A: Treinamento na fábrica do fornecedor.
