Máquinas de ranhura horizontal versus vertical: qual é a mais adequada para sua fábrica?

Em processos de conformação de chapas metálicas de alta precisão, o chanfro é uma etapa preliminar fundamental que determina a precisão da dobra subsequente e a uniformidade da aparência da peça. A escolha da máquina correta permite chanfrar chapas grossas de forma profunda e estável, enquanto chapas finas podem ser chanfradas de forma rasa e uniforme, o que pode aumentar a eficiência da linha de produção em até 30%. Por outro lado, a escolha da máquina errada pode resultar em desvios na profundidade do chanfro em chapas grandes superiores a 0,2 mm, causando empenamento e deformação, ou em pequenos lotes de peças sendo repetidamente fixados, tornando a produção cada vez mais lenta.

Muitas fábricas de chapas metálicas ficam presas na etapa de seleção "Horizontal/Vertical" ao comprar máquinas de ranhurar. Hoje, vamos ajudá-lo a escolher o modelo certo com base em três dimensões: lógica do processo, cenários de processamento e limitações técnicas.

1. Lógica do Processo Central: Eficiência de Dupla Passagem vs. Estabilidade e Precisão de Passagem Única

A eficiência e a precisão de uma máquina de ranhurar podem ser determinadas pela configuração de sua cabeça de corte e pela lógica do ciclo de usinagem, que, por sua vez, determinam sua adequação a diversos cenários.：

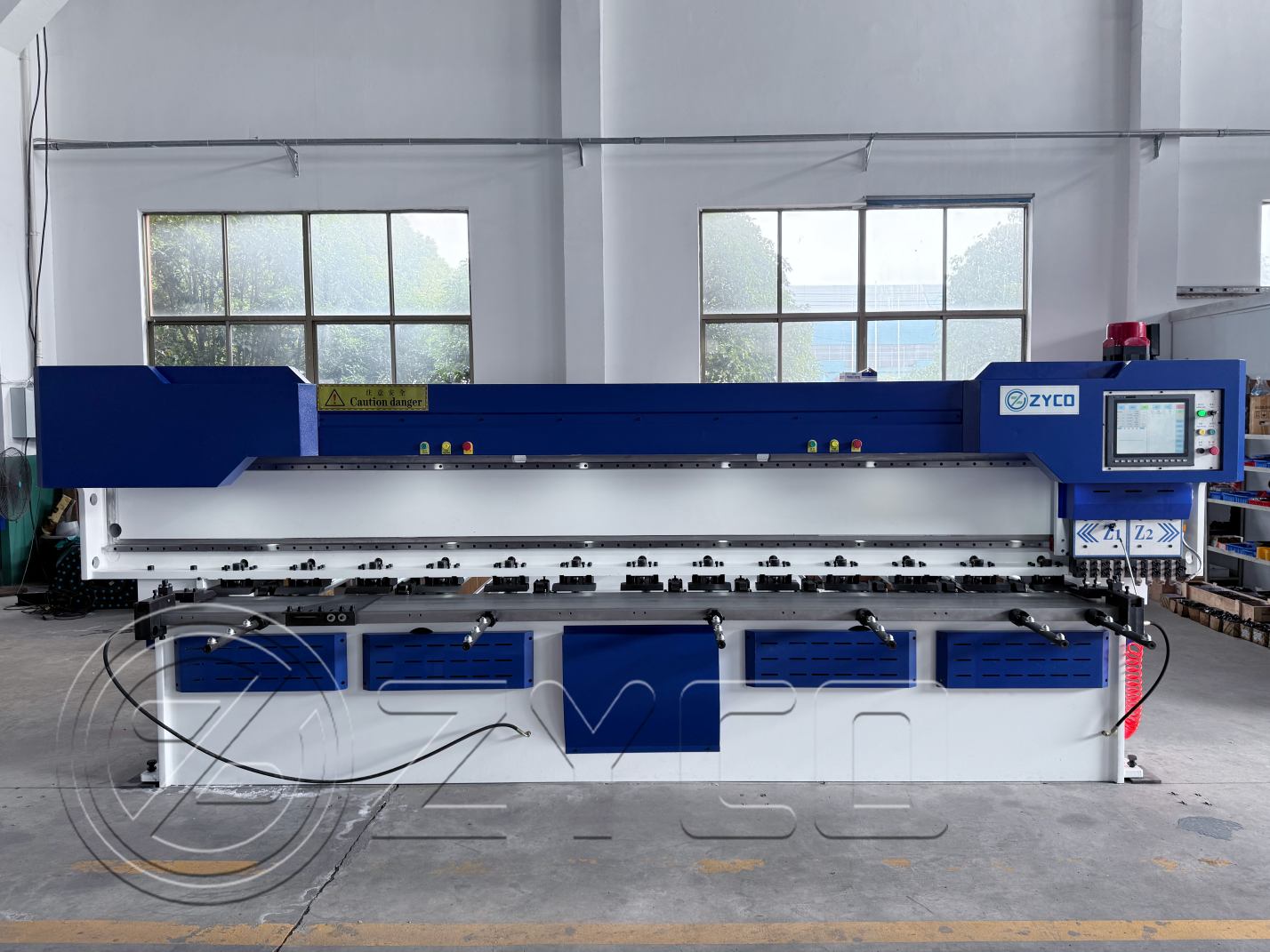

Máquina de ranhurar vertical: Processamento de passe duplo com 8 lâminas, o motor de eficiência para chapas grossas e componentes pequenos.

O modelo vertical está equipado com 8 conjuntos de cabeçotes de corte e adota a "lógica de usinagem de passe duplo": no passe de saída, 4 conjuntos de cabeçotes de corte realizam simultaneamente o ranhuramento e, no passe de retorno, os outros 4 conjuntos de cabeçotes de corte são acionados para continuar a usinagem, sendo possível usinar 2 ranhuras em uma única viagem de ida e volta.

Este design é naturalmente adequado às necessidades de processamento de pequenos lotes e múltiplas categorias. Por exemplo, na produção de pequenos painéis para gabinetes de equipamentos e componentes metálicos decorativos, não há necessidade de ajustar frequentemente o posicionamento das placas, e o volume de processamento por unidade de tempo pode ser aumentado em mais de 40%.

Do ponto de vista técnico, a máquina de ranhurar vertical destaca-se pela sua superior compatibilidade com materiais espessos.：

Espessura máxima de fixação: 6-7 mm

Profundidade de ranhura recomendada: ≤2,5 mm (atende aos requisitos para curvatura de ranhura profunda)

Para fábricas que produzem principalmente peças de grande espessura e em pequenos lotes, as máquinas de ranhurar vertical são uma opção economicamente viável que equilibra "precisão + eficiência".

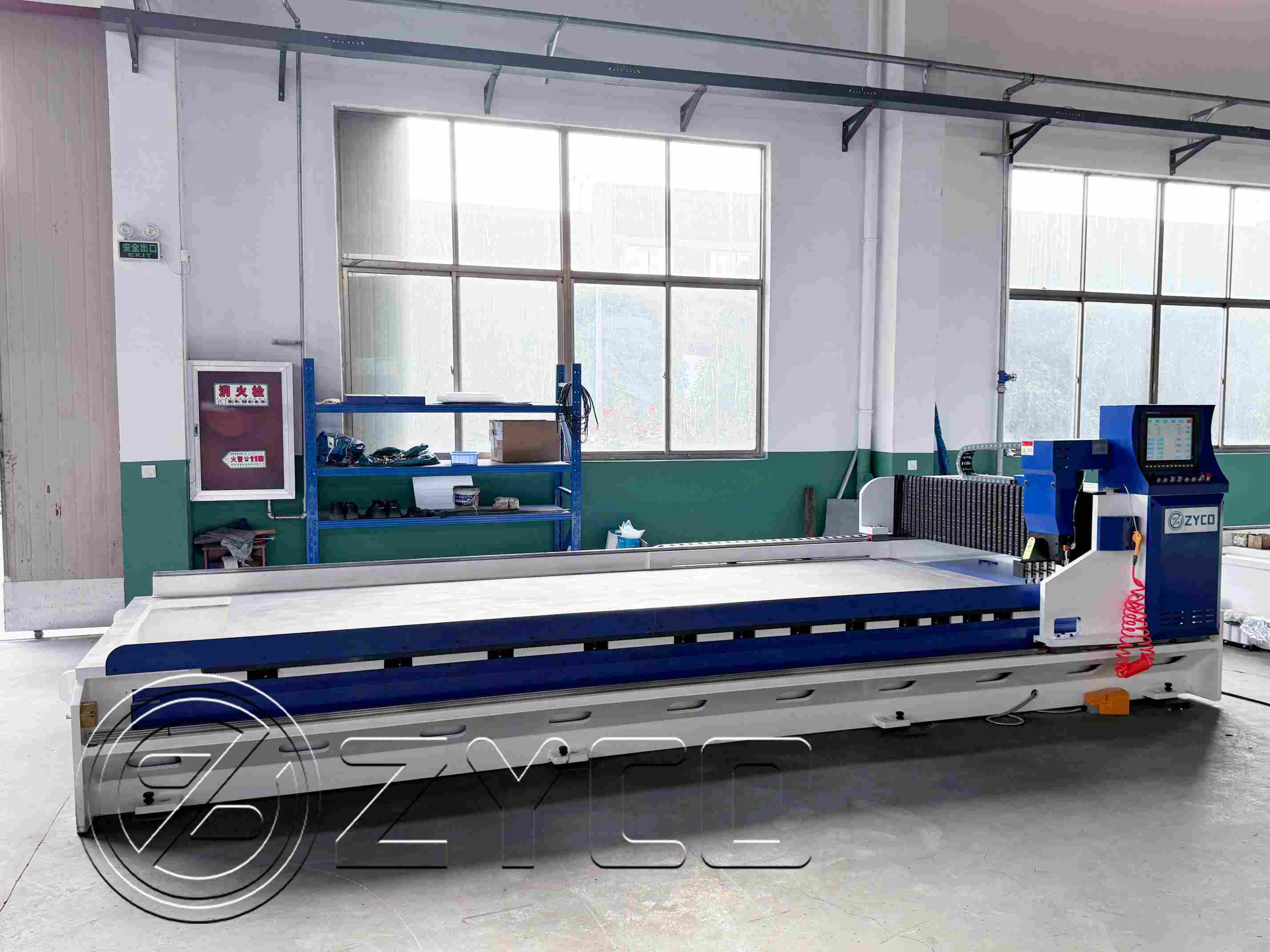

Máquina de ranhurar horizontal: Processamento de passe único com 4 lâminas, líder em estabilidade para ranhuramento de alta precisão em chapas grandes.

O modelo horizontal está equipado com 4 conjuntos de cabeçotes de corte e adota a "lógica de processamento de passe único": apenas o cabeçote de corte entra em contato com a placa para fazer ranhuras no passe de saída, e o porta-ferramentas é levantado automaticamente no passe de retorno, completando o processamento de apenas 1 ranhura em uma única viagem de ida e volta.

Embora possa parecer um "ritmo mais lento", trata-se, na verdade, de uma "otimização exclusiva" para painéis de grandes dimensões: quando painéis de fachada cortina largos e peças internas longas para transporte ferroviário (comprimento ≥ 3 m) são dispostos horizontalmente em uma bancada de trabalho longa, o processamento em uma única passagem evita erros de posicionamento causados ​​pelo movimento de vaivém dos painéis, e o desvio de retidão do sulco pode ser controlado em até 0,05 mm.

Suas limitações técnicas estão mais focadas em "ranhuras de precisão em chapas finas":

Espessura máxima de fixação: 4 mm

Profundidade de ranhura recomendada: ≤1,5 ​​mm (atendendo aos requisitos estéticos da curvatura com ranhura rasa)

Para fábricas focadas em painéis grandes e encomendas de alta precisão, a máquina de ranhurar horizontal é um equipamento fundamental para garantir um alto rendimento de produtos de qualidade.

2. Guia de Seleção Baseado em Cenários: Escolher a Máquina Certa = Economizar 30% nos Custos de Processamento

Não existe um "modelo universal", apenas o modelo que se adapta à sua linha de produção — compare-o com os principais tipos de pedidos da sua fábrica para restringir rapidamente as suas opções:

Opte pela vertical sulcos Primeiro a máquina, se for a sua fábrica:

✅ Os pedidos principais envolvem gabinetes pequenos e componentes metálicos espessos (como painéis de caixas de distribuição e invólucros de equipamentos).

✅ Processamento frequente de chapas com 6 a 7 mm de espessura, necessitando de ranhuras com mais de 2 mm de profundidade para suportar a curvatura.

✅ Os pedidos são principalmente de pequenos lotes com alta frequência, priorizando a eficiência de processamento por unidade de tempo.

Opte pela horizontal. sulcos Primeiro a máquina, se for a sua fábrica:

✅ Os principais pedidos envolvem grandes painéis de fachada e componentes estruturais longos (como unidades de cortina de vidro e acabamentos interiores para transporte ferroviário).

✅ Processam frequentemente chapas finas de até 4 mm e exigem ranhuras rasas para garantir a planicidade da superfície após a dobra.

✅ Os pedidos são principalmente de produtos de grande porte e alta precisão, com requisitos rigorosos de consistência de ranhura.

Como selecionar pedidos mistos?

Se uma fábrica trabalha tanto com pequenos lotes de materiais espessos quanto com chapas finas de grande formato, ela pode priorizar a determinação do tipo de máquina principal com base na "porcentagem de pedidos principais": por exemplo, se 70% dos pedidos principais forem de peças pequenas e espessas, escolha uma máquina vertical. sulcos máquina; caso contrário, escolha uma máquina horizontal.

3. Armadilhas na Seleção de Modelos: Não deixe que a “Obsessão por Especificações” prejudique a eficiência da sua produção.

Muitas fábricas caíram nessas armadilhas:

· A escolha indiscriminada de uma máquina de ranhurar vertical (devido à capacidade da placa de fixação de suportar materiais mais espessos) resultou em uma encomenda principal de painéis grandes, causando oscilações nos painéis durante a fixação, um desvio na profundidade da ranhura superior a 0,2 mm e uma taxa de retrabalho por curvatura de 15%.

· Seguindo a tendência de escolher uma máquina de ranhurar horizontal (devido à sua maior precisão), mas processando frequentemente material de 6 mm, você é obrigado a diminuir a velocidade de usinagem, resultando em uma eficiência 50% menor do que um modelo vertical.

A essência da seleção é atender aos "requisitos do processo dos pedidos principais", em vez de simplesmente buscar o "máximo de parâmetros".

Qual modelo sua fábrica deve usar?

Caso ainda tenha dúvidas, entre em contato conosco e envie-nos as dimensões, a espessura do material e os requisitos de capacidade de produção diária da sua empresa. Encontraremos o modelo de máquina ideal para você e, se preferir, você poderá agendar um teste com uma máquina de demonstração em suas instalações. Afinal, escolher o modelo de máquina certo é o primeiro passo para reduzir custos e aumentar a eficiência no processamento de chapas metálicas.
