Como reduzir o retorno elástico do aço inoxidável na dobra em prensa dobradeira?

Um guia de engenharia profissional para fabricantes de chapas metálicas, operadores de prensas dobradeiras e engenheiros de ferramentas.

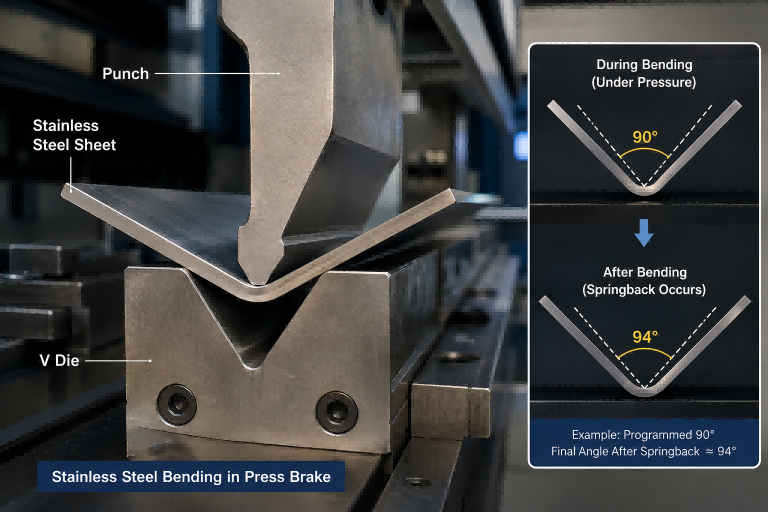

 Figura 1. Processo de dobra de aço inoxidável em uma prensa dobradeira CNC.

Na fabricação de aço inoxidável, o retorno elástico é uma das causas mais comuns de imprecisão no ângulo de dobra.
Em comparação com o aço macio ou o alumínio, o aço inoxidável armazena mais energia elástica durante a flexão, fazendo com que o material recupere parcialmente sua forma após a liberação da força de flexão.

Para operadores de prensas dobradeiras e engenheiros de ferramentas, o retorno elástico descontrolado pode levar a correções angulares repetidas, peças inconsistentes, problemas de montagem e redução da eficiência da produção.

Em ambientes reais de fabricação de chapas metálicas, o controle eficaz do retorno elástico não é obtido apenas pela tonelagem da máquina. Depende da combinação do comportamento do material, da abertura da matriz em V, do raio do punção, do método de dobra, da precisão da máquina e da experiência do operador.

Por que o aço inoxidável produz mais retorno elástico?

O principal motivo é a elevada resistência ao escoamento e a elasticidade do aço inoxidável.

Durante a dobra em prensa dobradeira, a camada externa da chapa sofre tensão de tração enquanto a camada interna sofre compressão. Após a remoção da carga, parte da deformação elástica se recupera naturalmente, fazendo com que o ângulo de dobra se abra ligeiramente.

Entre os tipos comuns de aço inoxidável:

• O aço inoxidável 201 geralmente produz um retorno elástico maior.
• O aço inoxidável 304 é mais estável, mas ainda assim significativo
• O aço inoxidável de alta resistência requer valores de compensação maiores.

Em oficinas de fabricação prática, os operadores frequentemente observam que dois lotes diferentes do mesmo material, com a mesma espessura, podem apresentar resultados de retorno elástico distintos. É por isso que operadores experientes sempre realizam testes de dobramento antes da produção em massa.

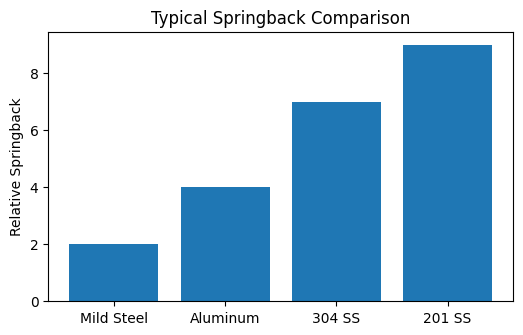

 Figura 2. Tendência relativa de retorno elástico em materiais comuns de chapa metálica.

Como a abertura da matriz em V afeta o retorno elástico

A seleção da matriz em V é um dos fatores mais importantes que afetam o retorno elástico do aço inoxidável.

Uma abertura em V maior cria um raio de curvatura interno maior. Isso reduz a deformação plástica e aumenta a recuperação elástica após a remoção da carga.

Lógica geral de produção:

• Abertura em V ampla → Raio maior → Maior retorno elástico
• Abertura em V menor → Raio menor → Menor retorno elástico

No entanto, usar uma abertura em V excessivamente pequena pode criar:

• Marcação de superfície
• Rachaduras no material
• Demanda excessiva de tonelagem
• Desgaste acelerado das ferramentas

Em aplicações de dobra de aço inoxidável, muitos fabricantes de ferramentas recomendam selecionar uma abertura em V de aproximadamente 6 a 8 vezes a espessura do material, dependendo dos requisitos de raio e da qualidade da superfície.

Dobra de ar vs. Afundamento

A dobra a ar é atualmente o método de dobra mais utilizado na produção moderna de prensas dobradeiras CNC, pois oferece controle flexível do ângulo e menores requisitos de ferramentas.

No entanto, a flexão a ar também produz um retorno elástico maior em comparação com o contato com o solo.

O método de compressão forçada empurra o material mais profundamente para dentro da matriz, reduzindo a recuperação elástica e melhorando a consistência angular. Esse método é comumente usado para peças de aço inoxidável de alta precisão com requisitos de tolerância rigorosos.

Em ambientes de produção reais, a maioria das fábricas equilibra a velocidade e a precisão da produção combinando:

• Dobra a ar para produção padrão
• Acabamento de fundo para peças de precisão
• Compensação de ângulo para repetibilidade

Métodos práticos utilizados pelos fabricantes para reduzir o retorno elástico.

· Utilize a compensação de sobrecurvatura angular no controlador CNC.

· Evite aberturas em V muito grandes para chapas finas de aço inoxidável.

· Manter fornecedores de materiais e lotes consistentes.

· Utilize sistemas de coroamento em peças longas para manter a consistência do ângulo.

· Realizar testes de dobramento antes da produção em massa.

· Inspecione regularmente as condições de desgaste dos punções e matrizes.

Ferramentas de engenharia relacionadas

Conclusão

O retorno elástico é um comportamento natural na curvatura do aço inoxidável, especialmente em aplicações de curvatura a ar.
O controle preciso do retorno elástico exige não apenas precisão da máquina, mas também um profundo conhecimento da geometria das ferramentas, das propriedades dos materiais e experiência prática em produção.

Para empresas modernas de fabricação de chapas metálicas, dominar a compensação do retorno elástico é essencial para alcançar precisão angular estável, reduzir as taxas de refugo e melhorar a eficiência da produção.

Este artigo foi criado para profissionais da fabricação de chapas metálicas, operadores de prensas dobradeiras, engenheiros de ferramentas e fabricantes industriais.
