Princípio de funcionamento do eixo de coroamento da prensa dobradeira

O que é Crowning Axis?

Durante o processamento da máquina de dobra, especialmente ao dobrar comprimentos longos, chapas grossas ou materiais de alta resistência, a parte do meio está sujeita a ângulos de dobra inconsistentes devido à "deflexão da matriz superior ou inferior (deformação de dobra)" — ou seja, os ângulos em ambos os lados são normais e o ângulo do meio é muito grande (ângulo aberto).
Para resolver esse problema, o "Eixo de Coroamento" foi projetado para ajustar automática ou manualmente a deformação da parte central da bancada para garantir ângulos de curvatura consistentes.

Tipos comuns de eixo de coroamento

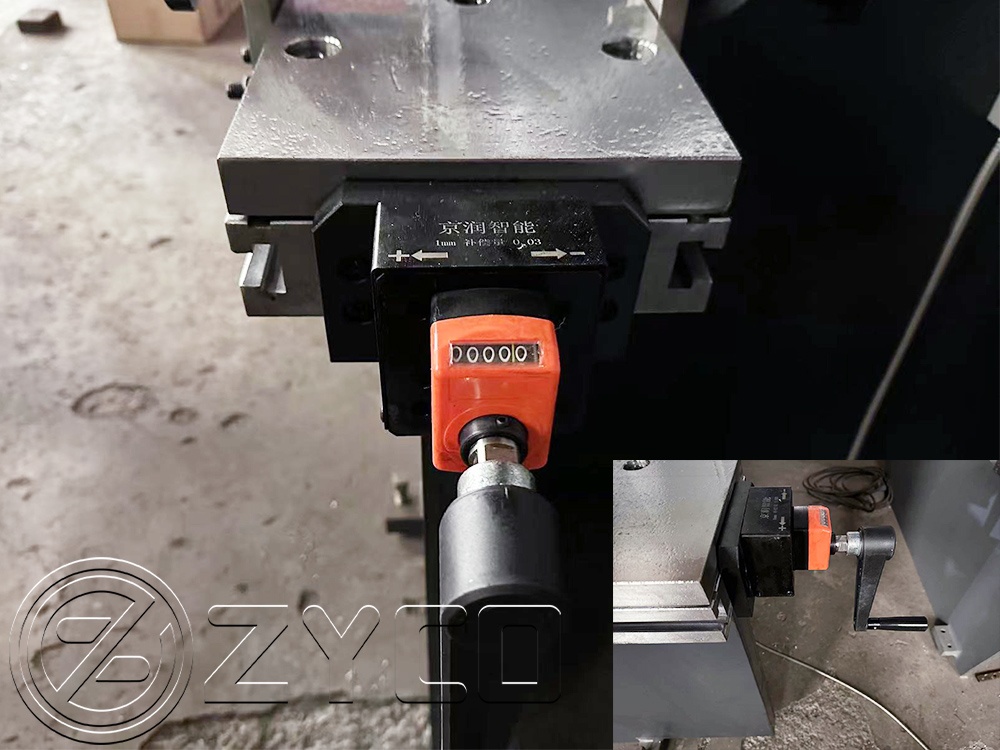

1. Coroação mecânica manual

✅ Características:

Ajuste manualmente o valor da compensação (geralmente com uma chave inglesa ou volante);

A estrutura é do tipo cunha, geralmente apenas uma fileira inteira de ferros inclinados, grossos no meio e finos nas duas extremidades;

Não há motor ou sistema CNC envolvido.

✅ Composição estrutural:

Base fixa, bloco inclinado móvel, parafuso de ajuste ou volante

✅ Princípio de funcionamento:

Gire manualmente o volante, mova o bloco inclinado, eleve o meio da bancada da matriz inferior e defina manualmente a quantidade de compensação para diferentes espessuras/comprimentos de chapa.

✅ Vantagens:

Baixo custo;

Baixa taxa de falhas e manutenção simples;

Adequado para pequenas fábricas ou cenários onde apenas um tipo de chapa é processado.

❌ Desvantagens:

A operação depende da experiência e não é amigável para iniciantes;

A precisão não é alta e a consistência do ângulo é facilmente afetada por fatores humanos;

Ele não pode se adaptar automaticamente a diferentes processos e deve ser reajustado sempre que a espessura da chapa for alterada.

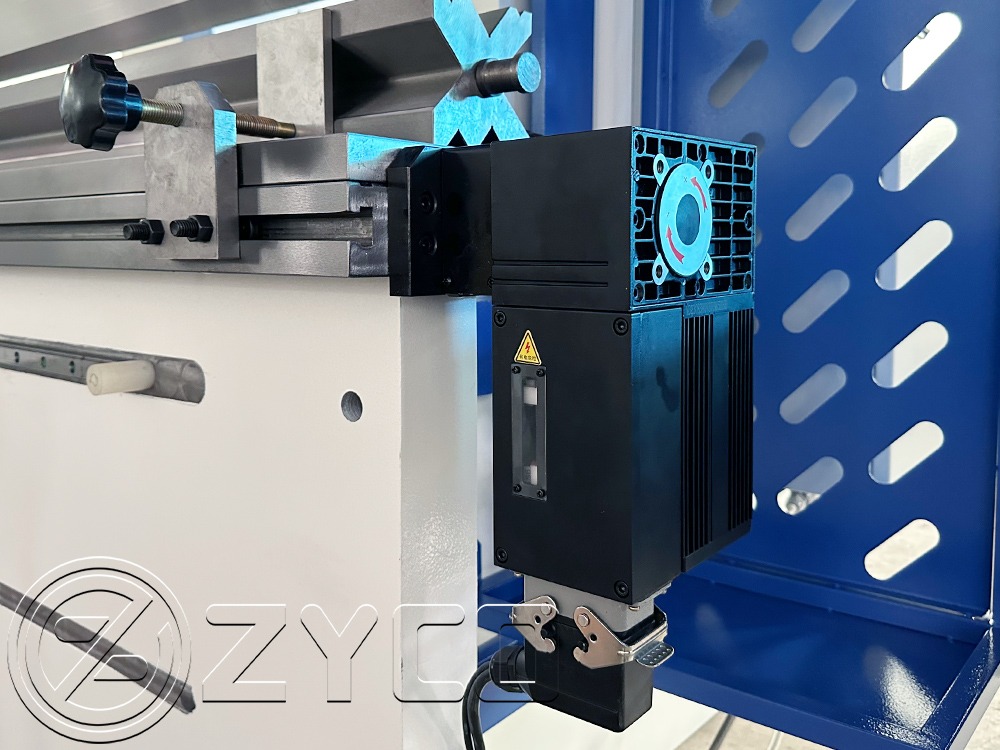

2. Coroação Mecânica Automática

✅ Características:

Controlado pelo sistema CNC, o o valor da compensação é definido automaticamente;

A maioria deles usa uma estrutura de servomotor + acionamento por parafuso para acionar o grupo de cunha;

A precisão e a consistência são muito maiores do que o tipo manual.

✅ Composição estrutural:

Grupo de cunha fixa, grupo de cunha móvel, motor + parafuso ou estrutura de cremalheira, sistema de feedback de posição (codificador)

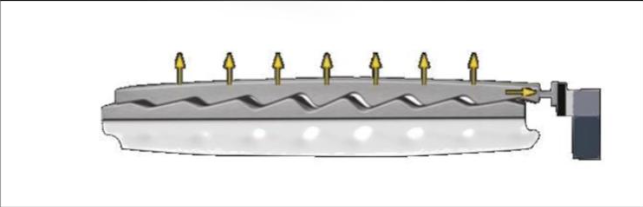

✅ Princípio de funcionamento:

O sistema CNC (como o EASYCAT、DELEM, ESA,CYBELEC, etc.) calcula automaticamente a deflexão de acordo com a espessura da placa de entrada, molde, comprimento, etc.;

Emite automaticamente instruções para controlar o motor para mover a cunha;

Obtenha deformação de compensação na área central e compense com precisão a deflexão.

✅ Vantagens:

Compensação automática para melhorar a eficiência;

Coopere com a troca de programas, o ângulo é sempre consistente;

Não depende da experiência do operador, adequado para produção de múltiplas variedades e múltiplos lotes.

❌ Desvantagens:

O custo é um pouco mais alto;

Os requisitos de manutenção para motores e parafusos são maiores.
