1. O sistema de controle eletro-hidráulico E-Touch de nova geração apresenta um painel de controle com tela sensível ao toque claro e intuitivo. Botões de função grandes, combinados com ícones gráficos, tornam o processo de programação mais fácil. conveniente e eficiente.
2. A configuração padrão suporta controle de articulação de 8+1 eixos (incluindo Y1, Y2, X1, X2, R1, R2, Z1, Z2 eixos e compensação automática de deflexão).
3. O sistema integra um módulo inteligente de monitoramento e manutenção, que pode fornecer feedback em tempo real sobre o status operacional do equipamento, auxiliando os operadores na rápida identificação de problemas. Identificar falhas e realizar operações de manutenção., melhorando assim a estabilidade operacional do equipamento.
Sistema de controle
- A interface operacional utiliza um layout de ícones gráficos intuitivo, reduzindo significativamente a complexidade de programação da dobra em múltiplos processos e diminuindo efetivamente o tempo de suporte à produção.
- Equipado com uma tela touchscreen colorida de alta sensibilidade de 21,5 polegadas, fabricada em Taiwan, que suporta operação multitoque e por gestos de deslizar, proporcionando uma exibição nítida.
- O sistema de programação inteligente calcula automaticamente o caminho de curvatura ideal e realiza a verificação de interferências, permitindo a simulação do processo antes da sua fabricação.
Ver mais +
Sistema hidráulico
- O núcleo do grupo de válvulas hidráulicas utiliza componentes de alta qualidade da marca BFL, garantindo excelente repetibilidade e estabilidade durante a operação a longo prazo.
- A pressão de saída hidráulica é ajustável continuamente de acordo com a peça de trabalho, garantindo resultados de dobra ideais para diferentes especificações de chapas metálicas.
- O sistema de controle servo-síncrono eletro-hidráulico possui um layout compacto, espaçamento otimizado entre os cilindros hidráulicos e excelente capacidade de carga anti-excêntrica.
Ver mais +

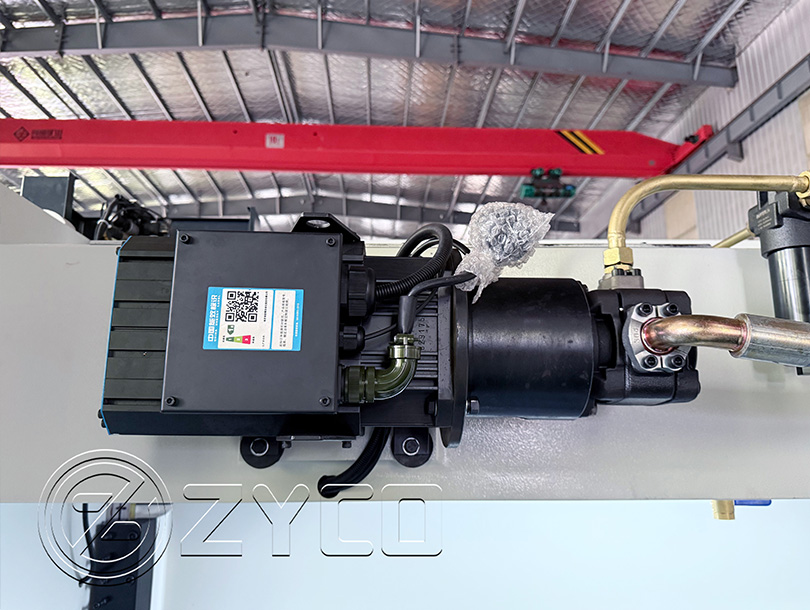

Servomotor
- Utiliza um motor Siemens, oferecendo desempenho estável e atendendo aos requisitos de operação contínua a longo prazo.
- O equipamento opera com baixo ruído e alta eficiência energética.
- É fornecido um suporte pós-venda completo para garantir que os usuários recebam assistência técnica profissional e oportuna durante o uso.
Ver mais +
Batente traseiro
- O sistema de transmissão utiliza fusos de esferas e guias lineares importados de alta precisão em vez dos métodos de transmissão tradicionais, garantindo uma operação estável do cursor a longo prazo.
- A estrutura do corpo da máquina passa por tratamento de têmpera em alta temperatura e envelhecimento para liberar eficazmente a tensão de processamento e evitar a degradação da precisão devido à deformação após uso prolongado.
Ver mais +
Escala
- O sistema de detecção de posição utiliza uma régua de grade de alta precisão da marca BFL, fornecendo feedback sensível e dados precisos.
- Alta precisão de medição e resposta rápida.
- O elemento de detecção principal possui excelentes capacidades anti-interferência e uma vida útil extremamente longa.
Ver mais +
Exibição da estrutura interna
Para obter especificações mais detalhadas, não hesite em nos contatar.
diagrama da estrutura da máquina de dobra hidráulica
1. Tanque de óleo 2. Motor principal 3. Interruptor de limite 4. Caixa elétrica 5. Dedo de parada
6. Batente traseiro 7. Painel de parede8. Cilindro de óleo hidráulico 9. Deslizador 10. Sistema CNC
11. Fixação rápida 12. Molde superior 13. Molde inferior 14. Placa de suporte da bancada
Processamento do desenho da peça
Exemplo de exibição
Esta página não suporta a exibição de parâmetros um por um. Se for outro modelo, consulte-nos. |
Parâmetro | Unidade | Valor |
Modelo comum | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressão | KN | 630 | 1000 | 1600 | 2000 |
Comprimento de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distância da coluna | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de abertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidade da Garganta | mm | D=250 | D=320 | D=320 | D=320 |
Deslizamento do eixo Y | mm | 170 | 200 | 200 | 220 |
Velocidade de deslocamento do slide
| Sem carregamento |
mm/s
| 200 |
Pressionando | 12 |
Retornando | 170 |
Potência do motor principal | KW | 5,5 | 7,5 | 11 | 15 |
Precisão da máquina
| Repetição do controle deslizante Y | mm | ≤±0,02 |
Posicionamento do controle deslizante Y | mm | ≤±0,02 |
Posicionamento repetido do batente traseiro X, R | mm | ≤±0,05 |
Dimensões (C*L*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Parceiros
Fotos de clientes
Certificado de Honra
P: Como obter um orçamento preciso da nossa empresa? A: Por favor, forneça-nos detalhes sobre o material, espessura máxima e largura máxima.
P: Vocês oferecem serviço OEM?
A: Sim, podemos. Seu projeto foi aceito e seu logotipo pode ser usado na máquina.
P: Qual é o custo do frete? Da China para o seu país?
A: Podemos enviar a máquina para o porto ou endereço de sua preferência por via marítima ou aérea. Por favor, informe-nos o porto ou endereço mais próximo, incluindo o CEP. Contamos com um agente de transporte confiável para garantir uma entrega segura, conveniente e pontual.
P: Vocês aceitam pagamento por carta de crédito?
A: Sim, normalmente nosso pagamento é de 30% + 70% por T/T, pagamento por carta de crédito também é aceitável.
P: Como operar esta máquina?
A: Podemos enviar um vídeo da nossa fábrica ou diretamente para você.
P: E quanto ao serviço de comissionamento?
A: Podemos oferecer serviço de comissionamento, sendo que o comprador precisa arcar com os custos das passagens aéreas.
P: Vocês oferecem cursos e treinamentos?
A: Treinamento na fábrica do fornecedor.
