1. Posicionamento bidirecional de alta precisão, compensação automática da folga do parafuso de avanço, equipado com função de proteção anticolisão e retirada de material, o que pode prolongar a vida útil.
2. Tela sensível ao toque de 10 polegadas, suporte para predefinição de parâmetros e chamada de biblioteca de processos.
3. Suporte à "programação em várias etapas" para obter formas complexas, como em Z e em U.
Sistema de controle
- Equipado com um sistema CNC de alto desempenho, ele fornece poderosos recursos de processamento computacional para garantir posicionamento preciso em nível milimétrico de cada ação de dobra.
- O sistema suporta backup com um clique e recuperação instantânea de parâmetros, o que reduz muito o tempo de depuração do equipamento e garante a continuidade da produção.
- O dispositivo possui um enorme espaço de armazenamento integrado, que pode salvar mais de 500 programas de processamento independentes, e cada programa suporta configurações flexíveis de até 40 processos, que podem lidar facilmente com diversas tarefas de produção.
Ver mais +
Sistema hidráulico
- O grupo de válvulas hidráulicas de alto desempenho da Rexroth da Alemanha é adotado para garantir a resposta rápida e o controle preciso do sistema, ao mesmo tempo em que melhora significativamente a vida útil dos principais componentes.
- Seu sistema hidráulico inteligente pode ajustar dinamicamente a pressão de trabalho e se adaptar facilmente aos requisitos de processamento de chapas de diferentes espessuras e materiais.
Ver mais +
Compensação mecânica
- O módulo de compensação de liga de aço de alta resistência é adotado, e a precisão de compensação de ±0,01 mm é alcançada por meio de usinagem CNC de precisão, o que elimina efetivamente a deformação da placa durante o processo de dobra e garante ângulos de dobra uniformes em todo o comprimento.
- A bancada adota um design de compensação independente de vários estágios, que pode ajustar a distribuição de pressão local de maneira direcionada, de acordo com o comprimento de curvatura, a espessura da placa e as diferenças de material.
Ver mais +

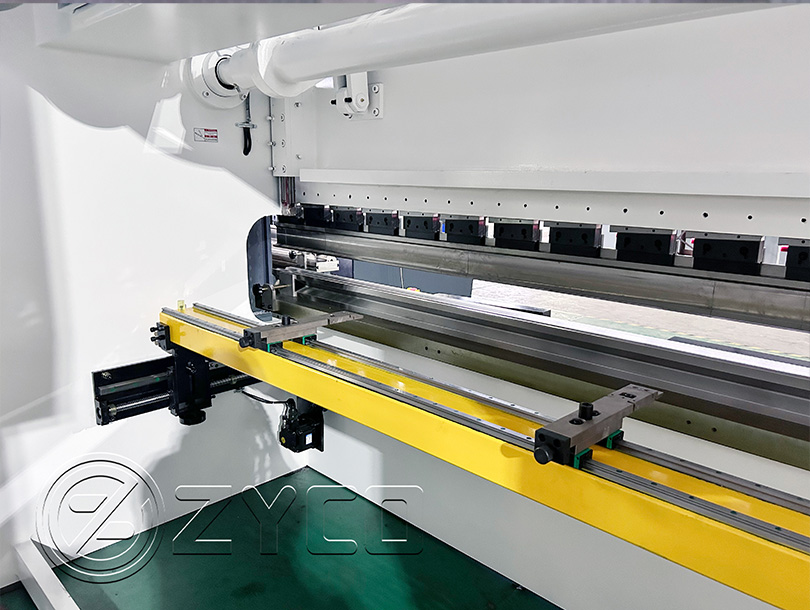

Medidor traseiro
- O parafuso de esferas de alta precisão importado e a guia linear são usados para substituir a estrutura de transmissão tradicional, de modo que a precisão de posicionamento e a consistência repetitiva do calibre traseiro podem atingir um salto qualitativo.
- Para garantir estabilidade a longo prazo, realizamos um processo geral de têmpera de alta temperatura no sistema de calibre traseiro para eliminar significativamente o estresse interno e melhorar a plasticidade e a tenacidade estrutural do material.
Ver mais +
Bomba de óleo
- A bomba de óleo é fundida com material de ferro fundido de alta resistência, combinado com um design estrutural inovador de baixo ruído, que tem excelente tolerância a impurezas de óleo e melhora significativamente a durabilidade do equipamento.
- A bomba de óleo adota uma estrutura de bomba de engrenagem otimizada baseada em ferro fundido de alta resistência para se adaptar a condições de trabalho complexas, reduzir a frequência de manutenção e garantir uma operação estável a longo prazo.
Ver mais +
Exibição da estrutura interna
Para especificações mais detalhadas, não hesite em entrar em contato conosco.
Diagrama da estrutura da máquina de dobra hidráulica
1. Tanque de óleo 2. Motor principal 3. Interruptor de limite 4. Caixa elétrica 5. Dedo de parada
6. Batente traseiro 7. Painel de parede 8. Cilindro de óleo hidráulico 9. Controle deslizante 10. Sistema CNC
11. Fixação rápida 12. Molde superior 13. Molde inferior 14. Placa de suporte da bancada
Processamento de desenho de peça de trabalho
Exibição de amostra
Esta página não permite a exibição de parâmetros um por um. Se for outro modelo, consulte-nos. |
Parâmetro | Unidade | Valor |
Modelo Comum | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressão | KN | 630 | 1000 | 1600 | 2000 |
Comprimento de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distância da coluna | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de abertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidade da garganta | mm | D=250 | D=320 | D=320 | D=320 |
Curso de deslizamento (eixo Y) | mm | 170 | 200 | 200 | 220 |
Velocidade de movimento do slide
| Sem carregamento |
mm/s
| 200 |
Pressionando | 12 |
Retornando | 170 |
Potência do motor principal | KW | 5.5 | 7,5 | 11 | 15 |
Precisão da máquina
| Repetição do controle deslizante Y | mm | ≤±0,02 |
Posicionamento do controle deslizante Y | mm | ≤±0,02 |
Posicionamento de repetição do medidor traseiro X, R | mm | ≤±0,05 |
Tamanho (C*L*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Parceiros
Fotos de clientes
Certificado de Honra
P: Como obter um orçamento preciso nosso? R: Forneça-nos os detalhes do material, espessura máxima e largura máxima.
P: Vocês podem fazer serviço OEM?
R: Sim, podemos. Seu design for aceito, seu próprio logotipo pode ser usado na máquina.
P: Qual é o custo do frete? da China para o seu país?
R: Podemos enviar a máquina para o seu porto ou endereço por mar ou avião. Por favor, informe-nos o porto ou endereço mais próximo com o código postal. Temos um agente de transporte confiável para garantir uma entrega segura, conveniente e pontual.
P: Vocês aceitam pagamento LC?
R: Sim, normalmente nosso pagamento é 30%+70% T/T, pagamento LC também é aceitável.
P: Como operar esta máquina?
R: Linha de vídeo da nossa fábrica ou enviamos o vídeo diretamente para você.
P: E quanto ao serviço de comissionamento?
R: Podemos oferecer serviço de comissionamento, caso o comprador precise pagar as passagens aéreas.
P: Vocês oferecem ensino e treinamento?
A: Treinamento na fábrica do fornecedor.
