Como a configuração da máquina afeta o desempenho da dobra de chapas curtas e grossas

Ao dobrar chapas curtas e grossas, capacidade da máquina é apenas uma parte da equação. A forma como uma prensa dobradeira é configurada pode afetar diretamente o posicionamento da peça, a forma como a carga de dobra é suportada e a consistência com que a forma desejada pode ser produzida.

Isso se torna especialmente importante quando o comprimento da dobra é relativamente curto, mas a chapa é espessa e pesada. Nesse tipo de aplicação, a máquina fica exposta a uma carga de dobra mais concentrada do que durante um trabalho típico com chapas metálicas.

Por essa razão, uma prensa de dobra de chapas grossas dedicada deve ser configurada de acordo com a aplicação de dobra específica, em vez de ser selecionada simplesmente pela tonelagem nominal.

A estrutura da máquina vem primeiro.

A estrutura é a base de todo o processo de curvatura.

Durante a curvatura de chapas curtas e espessas, uma grande quantidade de força pode ser concentrada em uma área de trabalho relativamente pequena. Portanto, uma máquina adequada precisa de uma estrutura rígida que possa manter sua geometria sob carga.

Isso não significa que uma máquina mais pesada seja automaticamente melhor para todas as aplicações. O importante é que a estrutura da armação seja adequada à espessura do material, ao comprimento de dobra e às condições de trabalho previstas.

Para oficinas que processam repetidamente componentes curtos e pesados, a estabilidade estrutural pode ser mais importante do que simplesmente ter uma capacidade nominal muito alta.

O comprimento de trabalho deve corresponder ao da peça a ser trabalhada.

Um comprimento de trabalho maior nem sempre é uma vantagem.

Na produção convencional de chapas metálicas, um comprimento de trabalho longo oferece flexibilidade para processar peças de diferentes tamanhos. No entanto, chapas curtas e grossas têm requisitos diferentes.

Se a maioria das peças a serem trabalhadas for relativamente curta, uma área de trabalho compacta pode ser mais adequada à faixa de produção real. Isso pode ajudar a manter a máquina focada em sua aplicação pretendida, em vez de aumentar o tamanho da máquina simplesmente para acomodar peças ocasionais de tamanho excessivo.

A pergunta certa não é:

"Qual o comprimento da prensa dobradeira?"

Isso é:

“Qual é o comprimento de curvatura típico das peças que produzimos?”

Essa distinção pode fazer uma diferença significativa na hora de selecionar equipamentos específicos.

A mesa de trabalho e a corrediça precisam funcionar juntas.

A mesa de trabalho e o carro deslizante formam a principal zona de dobra. A relação entre eles afeta a forma como a peça é suportada e como a força de dobra é transferida através da máquina.

Para chapas curtas e espessas, a área de curvatura pode suportar uma carga elevada em uma distância relativamente curta. Portanto, a mesa de trabalho precisa fornecer um suporte estável, enquanto o mecanismo de deslizamento precisa manter um movimento controlado durante a curvatura.

Uma configuração adequada também deve levar em consideração o tamanho e o peso da peça. Placas grossas podem ser difíceis de posicionar manualmente, portanto, a área de trabalho deve permitir que o operador coloque e alinhe o material sem criar problemas desnecessários de manuseio.

Na prática, a configuração da máquina não se resume apenas à força. Também envolve a facilidade com que o operador consegue controlar a peça durante o processo de dobra.

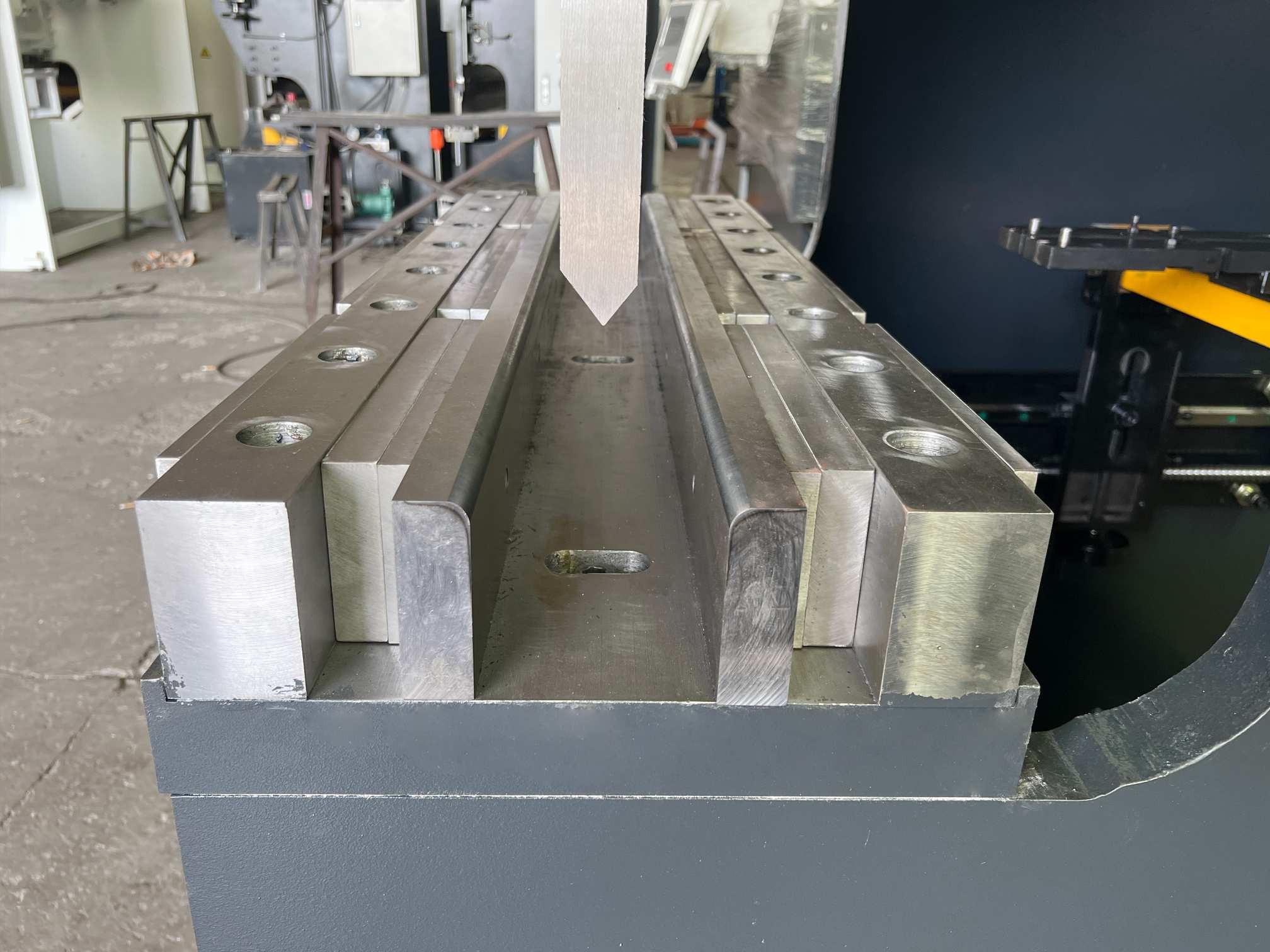

Ferramentas Faz parte do sistema de curvatura.

As ferramentas devem ser selecionadas de acordo com o material e a geometria da peça de trabalho.

Para chapas curtas e espessas, a abertura da matriz, o formato do punção, a resistência da ferramenta e a área de contato podem influenciar o processo de dobra. O uso de ferramentas inadequadas para a carga requerida pode limitar a capacidade prática da máquina, mesmo que esta possua capacidade suficiente.

Por isso, as ferramentas devem ser consideradas durante a seleção da máquina, em vez de serem tratadas como um acessório adicionado posteriormente.

Para aplicações recorrentes em chapas grossas, ferramentas dedicadas também podem ajudar a tornar a produção mais consistente, reduzindo alterações desnecessárias de configuração.

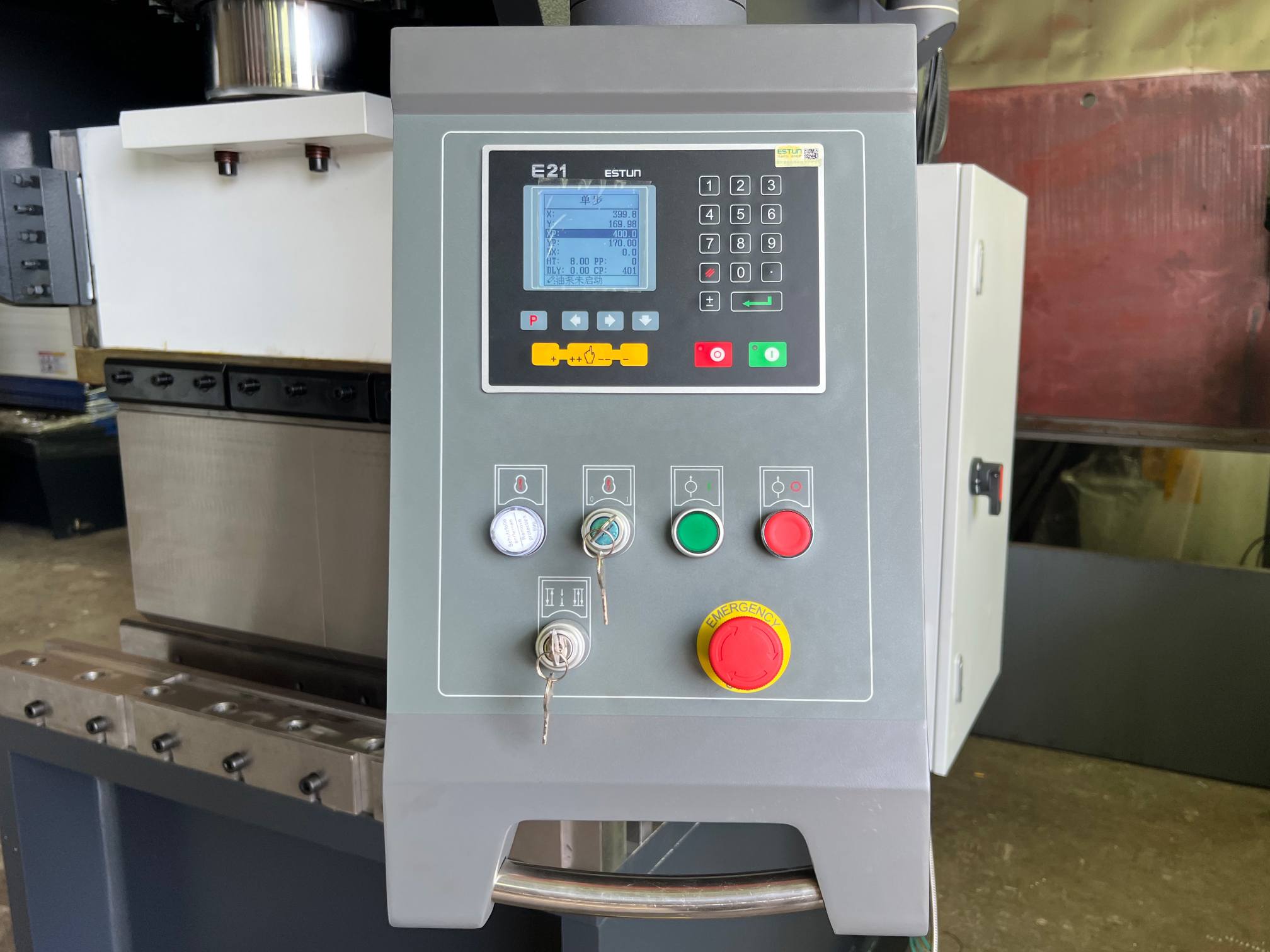

A configuração de controle depende da tarefa.

Um sistema de controle deve ser compatível com a complexidade do trabalho que está sendo produzido.

Se a oficina lida principalmente com componentes pesados ​​relativamente simples, com sequências de dobra repetíveis, os requisitos de controle podem ser diferentes daqueles de uma linha de produção de chapas metálicas de alta variedade.

O objetivo não é adicionar o máximo de funções possível, mas sim fornecer o nível de controle que os operadores realmente precisam para a aplicação.

Para uma prensa de dobra de chapas grossas dedicada, uma configuração de controle prática pode ajudar os operadores a configurar trabalhos repetitivos com mais eficiência, mantendo condições de dobra consistentes.

A capacidade deve ser considerada como um sistema completo.

Um dos erros mais comuns na seleção de máquinas é olhar primeiro para a tonelagem e depois para todo o resto.

Para a curvatura de chapas curtas e grossas, as condições reais de trabalho dependem de vários fatores:

• Tipo e espessura do material

• Comprimento da curvatura

• Geometria da peça

• Ângulo de curvatura necessário

· Raio de curvatura interno

• Configuração de ferramentas

• Peso e manuseio da peça

• Frequência de produção

Esses fatores interagem entre si.

Uma máquina com alta capacidade de produção, mas com ferramentas inadequadas ou área de trabalho imprópria, pode não ser a melhor escolha para uma determinada tarefa. Por outro lado, uma máquina compacta com uma configuração projetada especificamente para a aplicação em questão pode ser uma solução de produção mais prática.

Por que a configuração deve seguir a aplicação?

Não existe uma configuração única que seja ideal para todas as tarefas de curvatura de chapas curtas e grossas.

Uma oficina que produz suportes estruturais pode ter requisitos diferentes de um fabricante de componentes para máquinas pesadas. Um fabricante de caminhões e reboques também pode precisar de um arranjo de trabalho diferente de uma oficina de fabricação geral.

Por isso, desenhos e informações reais de produção são valiosos na hora de selecionar uma máquina de dobra específica.

Em vez de começar com:

"Qual máquina tem a maior capacidade?"

Geralmente é mais útil começar com:

"Quais são as peças que precisamos dobrar e qual configuração de máquina as processará de forma confiável?"

Uma vez que a aplicação esteja clara, a estrutura da máquina, o comprimento de trabalho, as ferramentas, o sistema de controle e outras opções de configuração podem ser avaliadas em função desse requisito.

Uma máquina dedicada não precisa fazer tudo.

O objetivo de uma prensa dobradeira de chapas pesadas compacta não é substituir todas as prensas dobradeiras de uma oficina.

Em muitos ambientes de produção, a prensa dobradeira principal já está ocupada processando chapas longas, peças padrão e trabalhos de chapa metálica em grande volume. Componentes curtos e espessos podem interromper esse fluxo de trabalho, pois exigem ferramentas, métodos de manuseio e condições de dobra diferentes.

Uma máquina dedicada cria outra opção.

A prensa dobradeira principal pode continuar focada na produção geral de chapas metálicas, enquanto a prensa dobradeira compacta para chapas grossas lida com trabalhos recorrentes de chapas curtas e espessas.

Essa separação pode fazer sentido quando a dobra intensa se torna uma parte regular da produção, em vez de uma necessidade ocasional.

A melhor configuração começa com a peça.

As especificações da máquina são úteis, mas devem ser elaboradas após a compreensão da peça a ser trabalhada.

Uma chapa curta e espessa com uma dobra simples pode exigir uma configuração muito diferente de um componente complexo e pesado com múltiplas operações de dobra. As propriedades do material, a geometria, a quantidade de produção e as condições de manuseio podem influenciar a seleção final da máquina.

Por essa razão, não é necessário escolher uma máquina simplesmente porque suas especificações parecem maiores do que o necessário.

A abordagem mais útil é adequar a máquina às condições reais de dobra.

A configuração ideal não é aquela com mais recursos. É aquela que se adapta ao trabalho que você precisa realizar.

No próximo artigo, analisaremos mais detalhadamente as aplicações práticas do Prensa de Dobrar Chapas Pesadas Compacta ZYCO e os tipos de componentes curtos e espessos que foi projetado para processar.
