Guia Profissional ZYCO — O que é uma máquina de ranhurar em V?

Na fabricação moderna de chapas metálicas, obter dobras limpas e bordas nítidas deixou de ser apenas uma exigência técnica e se tornou um fator crucial para a qualidade e o apelo visual do produto. De painéis arquitetônicos e revestimentos de elevadores a armários, batentes de portas e produtos decorativos em aço inoxidável, os fabricantes estão constantemente buscando maneiras de aprimorar os resultados de dobra, mantendo a consistência e a eficiência. É aí que a máquina de ranhurar em V desempenha um papel importante.

Entendendo a máquina de ranhurar em V

A máquina de ranhura em V é um equipamento para processamento de chapas metálicas, utilizado principalmente para o pré-processamento de chapas metálicas (como chapas de aço carbono, aço inoxidável e alumínio). Ao cortar ranhuras em V, a espessura da chapa é alterada, permitindo a dobra de precisão com raios de curvatura extremamente pequenos, atendendo aos altos requisitos de acabamento e precisão exigidos em setores como decoração de alta qualidade, produtos eletrônicos, fabricação de automóveis e outros. Utiliza um sistema CNC para controlar as ferramentas de corte, realizando cortes precisos ao longo de um caminho predefinido, possibilitando a produção em massa e o aumento da eficiência.

Por que a usinagem de ranhuras em V é tão importante?

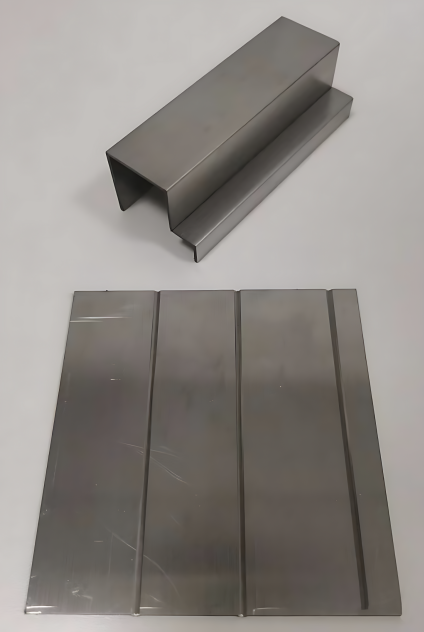

Bordas mais nítidas e curvas mais precisas

Após o chanfro em V, a espessura restante do material na linha de dobra é mínima. Isso permite que a chapa seja dobrada em um ângulo nítido e bem definido, visualmente mais próximo de 90°. Para produtos onde a aparência é importante, como painéis decorativos ou batentes de portas, essa diferença é imediatamente perceptível.

Precisão de dobra aprimorada

Como é necessária menos força durante a dobra, o retorno elástico é bastante reduzido. Isso torna o ângulo de dobra mais previsível e consistente, especialmente na produção de peças em grandes lotes.

Melhor desempenho com folhas finas

Materiais finos são mais propensos a deformações, enrugamento e marcas superficiais durante a dobra. O chanfro em V minimiza esses riscos, reduzindo a tensão na dobra e ajudando a manter um acabamento superficial liso, mesmo em chapas finas de aço inoxidável ou alumínio.

Principais aplicações das máquinas de ranhurar em V

As máquinas de ranhurar em V são amplamente utilizadas em indústrias onde a precisão, a aparência e a repetibilidade são essenciais, incluindo:

Painéis e fachadas metálicas arquitetônicas

Cabines de elevador e painéis de portas

Móveis e armários em aço inoxidável

Caixilhos e guarnições de metal para portas

Revestimento decorativo e elementos de design de interiores

Nessas aplicações, o ranhuramento em V costuma ser o diferencial entre um acabamento industrial padrão e um produto de alta qualidade.

Como funciona uma máquina de ranhurar em V

O processo básico envolve duas etapas:

1. Posicionando a folha
A chapa metálica é colocada de forma segura na mesa de trabalho ou fixada no lugar, dependendo do projeto da máquina.

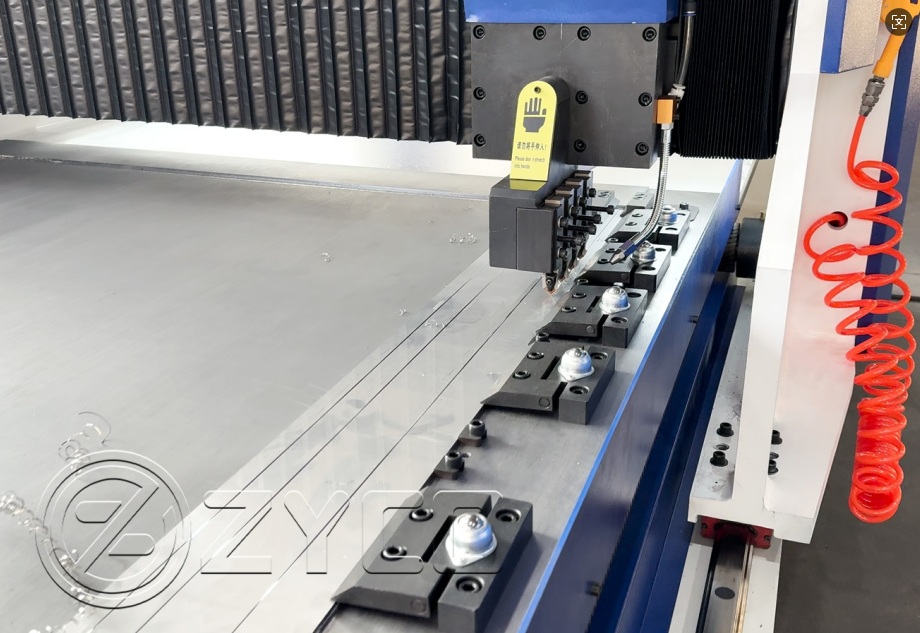

2. Abertura de sulcos ao longo da linha de curvatura
Uma ferramenta de corte se move ao longo de trajetórias programadas para criar ranhuras precisas em forma de V em locais selecionados. A profundidade e o ângulo da ranhura podem ser ajustados com base na espessura do material e nos requisitos de dobra.

Diferença entre Horizontal e Vvertical Gcobertura Maquinos

As principais diferenças entre máquinas de ranhurar horizontais e verticais residem na direção do fuso, na peça a ser processada, nas características estruturais e na facilidade de operação: os fusos verticais são verticais, possuem estrutura compacta, ocupam pouco espaço e são adequados para peças de pequeno a médio porte (como chapas metálicas), são econômicos em termos de energia e fáceis de carregar e descarregar; os fusos horizontais são horizontais, possuem estrutura rígida tipo pórtico, são adequados para peças grandes e pesadas (como bases de máquinas-ferramenta), apresentam boa remoção de cavacos, mas alto consumo de energia e são complexos de instalar. A escolha deve ser feita com base em uma análise abrangente do tamanho da peça, dos requisitos de precisão, do espaço disponível na oficina e do orçamento.

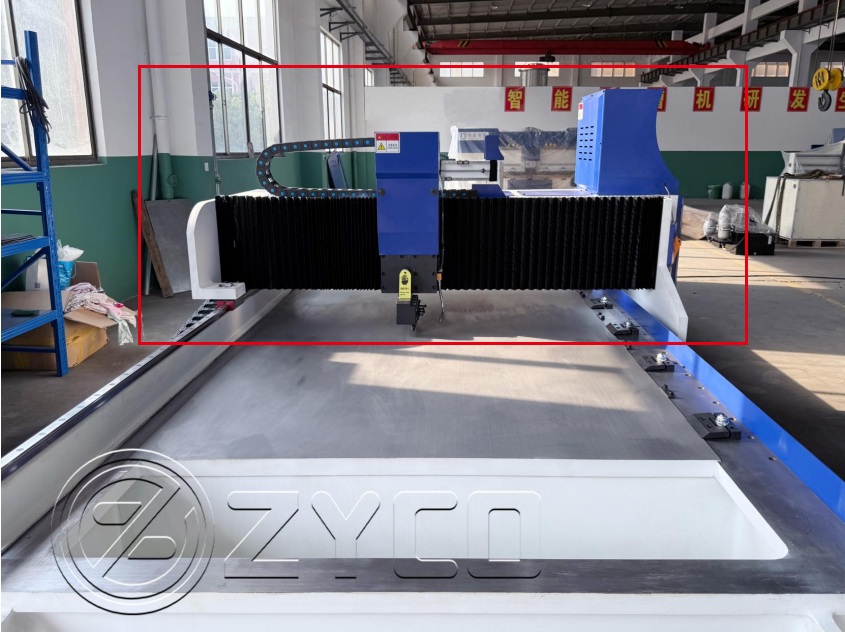

Máquina de ranhurar em V horizontal

Sestrutura:O eixo-árvore é horizontal (geralmente do tipo pórtico), altamente rígido e possui uma grande área de trabalho.

Vantagens:

1）Alta capacidade de carga: adequada para processar peças grandes e pesadas.

2）Alta capacidade de processamento: Múltiplas superfícies podem ser processadas em uma única fixação (opcional).

3）Boa remoção de cavacos: Facilita a remoção de cavacos e resulta em um processo de usinagem ideal.

Desvantagens:

1）Alto consumo de energia: O movimento do pórtico possui grande inércia, resultando em alto consumo de energia.

2）A instalação é complexa: requer uma base de concreto e ocupa uma grande área.

3）Baixa segurança: O pórtico e o porta-ferramentas movem-se na mesma direção em alta velocidade, o que representa um risco à segurança.

4）Precisão relativamente baixa: A superfície da mesa está sujeita a desgaste, resultando em menor precisão em comparação com mesas verticais.

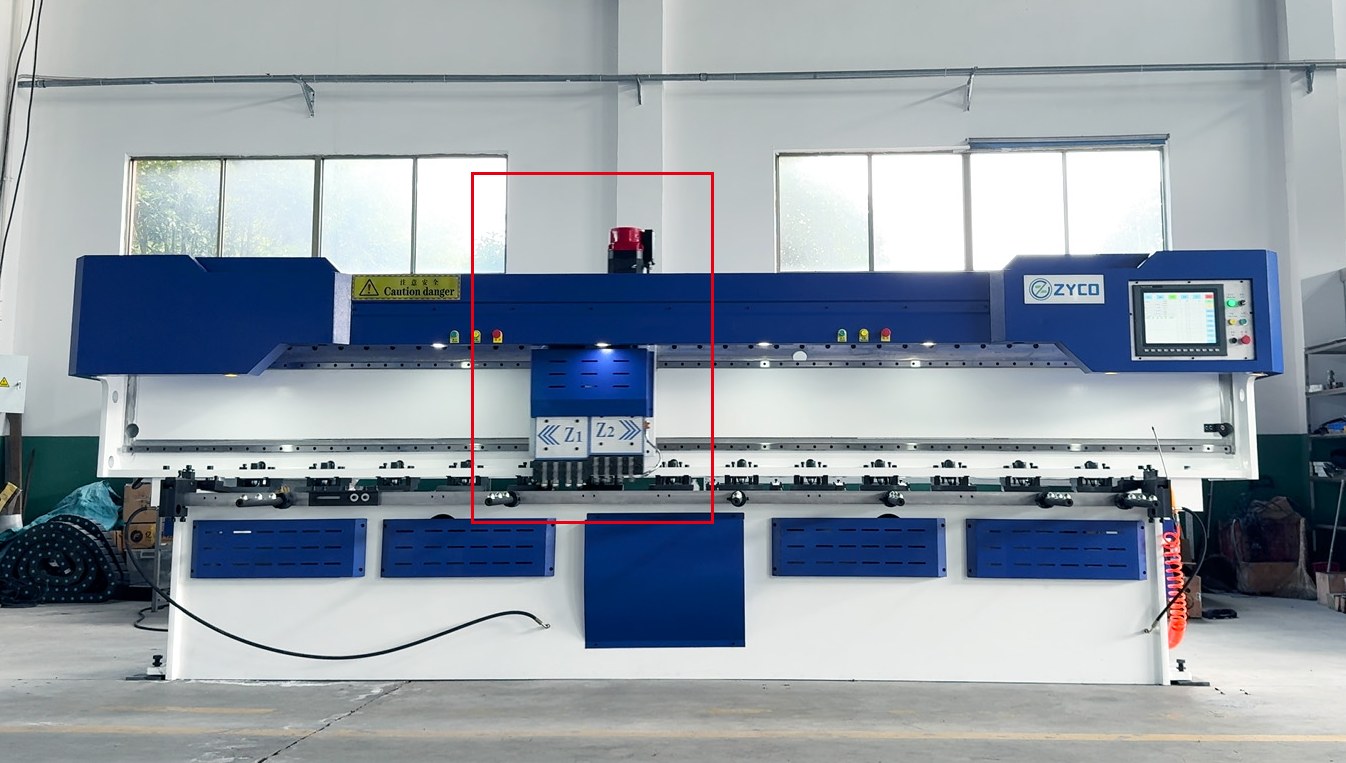

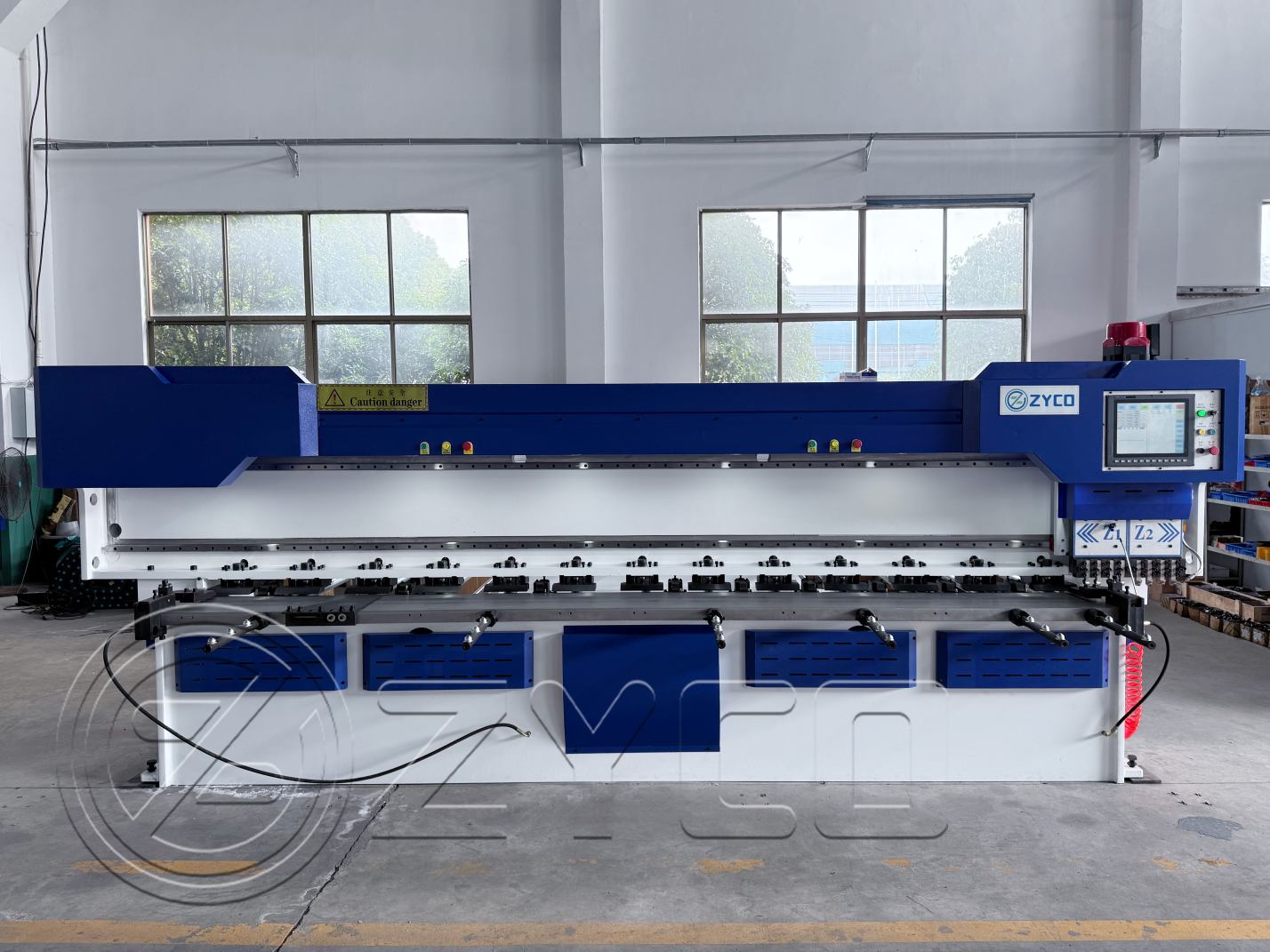

Máquina de ranhurar em V vertical

Sestrutura:O eixo principal é vertical, a estrutura é compacta, a altura total é relativamente elevada e o centro de gravidade é estável.

Vantagens:

1）Alta precisão: pequeno erro entre a ponta da ferramenta e a mesa de trabalho, resultando em boa qualidade de superfície.

2）Baixo consumo de energia: O suporte da ferramenta é leve e seu consumo de energia é de apenas cerca de 1/10 do de uma ferramenta horizontal.

3）Fácil de operar: fácil de carregar e descarregar peças, bom ângulo de visão e alta segurança.

4）Tamanho compacto: Instalação simples, requer apenas um terreno nivelado.

5）Peças aplicáveis: Peças de pequeno a médio porte e de alta precisão, como peças de chapa metálica antes da dobra.

Desvantagens:O suporte insuficiente para peças de trabalho grandes limita a gama de processamento.

Não existe superioridade ou inferioridade absoluta entre as diferentes estruturas; a chave está em saber se elas se adequam ao produto e ao modo de produção em si.

O que considerar ao escolher uma máquina de ranhurar em V

Antes de investir em uma máquina de ranhurar em V, os fabricantes devem avaliar:

Tipos e espessuras de materiais comumente processados

Complexidade das dimensões do produto e localização do sulco

Requisitos para aparência e precisão de dobra

A frequência de alteração do tamanho e da variedade do lote de pedidos

Espaço da oficina e layout geral

Somente equipamentos que atendam verdadeiramente às necessidades de produção podem oferecer valor a longo prazo em termos de qualidade e eficiência.

Sresumo

A máquina de ranhura em V é mais do que apenas uma etapa adicional no processamento de chapas metálicas — é uma ferramenta que aprimora diretamente a qualidade da dobra, o aspecto visual e a consistência da produção. Para fabricantes que buscam produzir produtos metálicos de alta qualidade com linhas precisas e geometria estável, a ranhura em V tornou-se um processo essencial, e não um mero opcional.

Compreender como funciona o ranhuramento em V e onde ele agrega valor é o primeiro passo para melhorar tanto a qualidade do produto quanto a eficiência da fabricação.
