LIVRO BRANCO DE ENGENHARIA DA ZYCO
Como calcular corretamente a tonelagem de uma prensa dobradeira
Métodos de engenharia, seleção de máquinas, compatibilidade de ferramentas e validação da produção.
Fluxo de trabalho da calculadora de prensa dobradeira ZYCO, desde os parâmetros de dobra até a validação da produção.
Versão 2.1 - Edição Profissional | Equipe de Engenharia da ZYCO
O cálculo da tonelagem em prensas dobradeiras não se resume a uma simples fórmula. Trata-se de uma decisão prática de engenharia que impacta a precisão da dobra, a vida útil das ferramentas, a confiabilidade da máquina, o custo de produção e a saúde do equipamento a longo prazo. Esta publicação especializada explica como o tipo de material, a espessura, o comprimento da dobra, a seleção da abertura em V, o método de dobra, a relação de carga, a compatibilidade das ferramentas e a concentração de carga interagem na produção real.
O objetivo deste guia é ajudar os fabricantes de chapas metálicas a irem além das simples tabelas de tonelagem e a construírem um processo de dobra mais seguro e consistente. Os exemplos e figuras estão alinhados com a lógica do ZYCO Engineering Hub e o fluxo de trabalho da Calculadora de Dobradeira ZYCO.
Principais conclusões 1. A tonelagem é influenciada pela resistência do material, espessura, comprimento da curvatura e abertura em V. |
Introdução
O que é tonelagem de prensa dobradeira?
Por que o cálculo preciso da tonelagem é importante
A fórmula de engenharia por trás da tonelagem da prensa dobradeira
Compreendendo os fatores materiais
Como a espessura do material influencia a tonelagem
Como o comprimento da curvatura influencia a tonelagem
Como a abertura em V influencia a tonelagem
Dobra de ar vs. fundo vs. cunhagem
Compensação de retorno elástico e validação de processo
Exemplos reais de produção
Seleção da capacidade da máquina
Análise de compatibilidade de ferramentas
Análise de concentração de carga
Por que a frequência de produção é importante
Tonelagem teórica versus tonelagem prática
Calculadoras digitais e fabricação moderna
Erros comuns e boas práticas
Perguntas frequentes
Recursos do Centro de Engenharia
Conclusão
A tonelagem da prensa dobradeira é uma das variáveis de engenharia mais importantes na fabricação de chapas metálicas. O sucesso de cada operação de dobra depende da aplicação de força suficiente para deformar plasticamente o material, mantendo a precisão dimensional, a vida útil das ferramentas, a confiabilidade da máquina e a eficiência da produção.
Apesar de sua importância, a tonelagem continua sendo um dos tópicos mais incompreendidos na indústria de fabricação. Muitos operadores ainda se baseiam em tabelas de tonelagem antigas, experiência prática ou estimativas aproximadas ao selecionar máquinas e ferramentas. Embora esses métodos possam funcionar para trabalhos conhecidos, tornam-se cada vez mais imprecisos ao trabalhar com novos materiais, chapas mais espessas, comprimentos de dobra maiores ou requisitos de produção exigentes.
Cálculos incorretos de tonelagem podem gerar uma ampla gama de problemas. Força insuficiente pode levar a dobras incompletas, retorno elástico excessivo, ângulos inconsistentes e imprecisões dimensionais. Força excessiva pode acelerar o desgaste do punção e da matriz, aumentar a tensão no sistema hidráulico e reduzir a vida útil da máquina.
Para fabricantes de painéis elétricos, gabinetes industriais, máquinas agrícolas, painéis de elevadores, produtos de aço inoxidável e componentes estruturais, entender como calcular corretamente a tonelagem da prensa dobradeira é essencial para manter a qualidade e controlar os custos de produção.
Este documento técnico explica os princípios de engenharia por trás dos cálculos de tonelagem em prensas dobradeiras e combina conhecimento teórico com experiência prática em fabricação. O objetivo não é apenas calcular a força com precisão, mas também compreender os fatores do mundo real que influenciam o sucesso das operações de dobra.

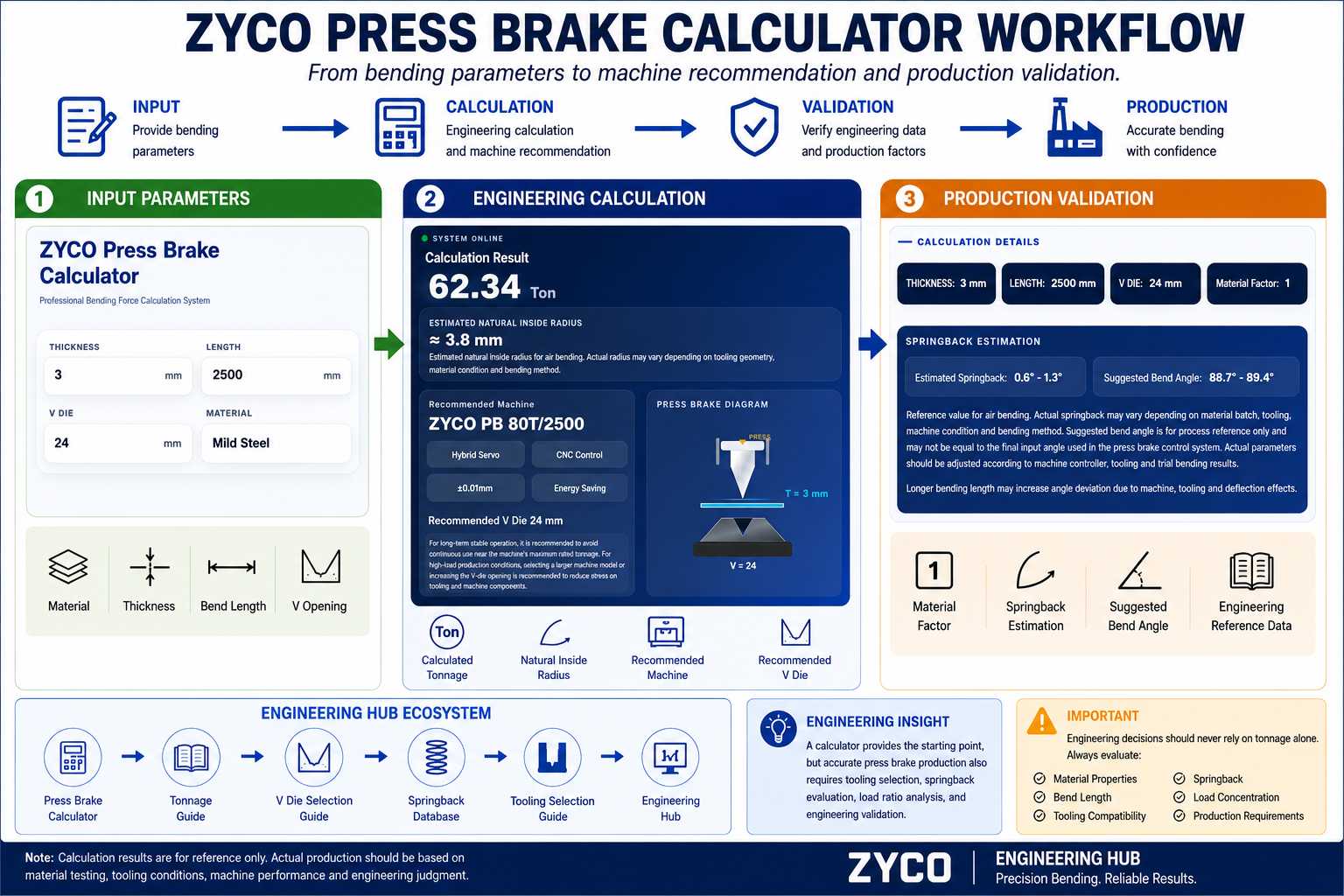

Figura 1. O fluxo de trabalho de engenharia da ZYCO integra o cálculo de tonelagem, a recomendação de máquinas, a estimativa de retorno elástico e a validação da produção em um único processo de tomada de decisão.
A tonelagem de uma prensa dobradeira refere-se à quantidade de força necessária para deformar permanentemente uma peça de chapa metálica em um ângulo de dobra específico.
A força gerada pelo pistão da prensa dobradeira é transferida através do punção e da matriz para o material. Quando a força excede o limite de elasticidade do material, este se deforma plasticamente e adquire a forma desejada.
A força necessária depende de múltiplas variáveis:
Tipo de material
Espessura do material
Comprimento da curvatura
tamanho da abertura em V
resistência do material
Método de dobra
Ângulo de curvatura desejado
Como essas variáveis podem mudar drasticamente de uma aplicação para outra, os requisitos de tonelagem podem variar significativamente, mesmo quando duas peças parecem visualmente semelhantes.
Por exemplo, uma caixa elétrica de aço macio de 3 mm e uma caixa de aço inoxidável de 3 mm podem ter dimensões idênticas. No entanto, o componente de aço inoxidável pode exigir uma força substancialmente maior devido à sua maior resistência ao escoamento e maior tendência ao retorno elástico.
É por isso que as oficinas de fabricação profissionais calculam a tonelagem em vez de se basearem apenas em suposições.
Muitos operadores encaram o cálculo da tonelagem como um exercício de seleção de máquinas. Na realidade, ele influencia quase todos os aspectos do desempenho da fabricação.
Cálculos precisos ajudam a melhorar:
Quando a tonelagem é subestimada, vários problemas podem ocorrer:
Dobras incompletas
Retorno elástico excessivo
Baixa precisão angular
Operações de correção adicionais
Produtividade reduzida
Quando a tonelagem é superestimada:
As ferramentas sofrem estresse desnecessário.
Os sistemas hidráulicos trabalham mais do que o necessário.
Os custos de manutenção aumentam.
A vida útil do equipamento pode diminuir.
Em ambientes de fabricação modernos, a estimativa precisa da força é uma responsabilidade fundamental da engenharia.
O método de cálculo utilizado em todo o ZYCO Engineering Hub é:
Tonelagem = (1,33 × T² × L × Fator de Material) ÷ (V × 20)
Onde:
O coeficiente 1,33 é utilizado para refletir as condições práticas de curvatura do ar e está em estreita consonância com os resultados reais de produção.
Diferentemente das tabelas de tonelagem simplificadas, esta fórmula avalia múltiplas variáveis de engenharia simultaneamente e fornece estimativas de força mais realistas.
Tabela 1. Fatores de resistência do material utilizados nos cálculos de tonelagem da prensa dobradeira ZYCO
Material | Fator de Engenharia |
Latão | 0,60 |
Alumínio | 0,65 |
Aço macio | 1,00 |
Aço inoxidável 304 | 1,62 |
Aço inoxidável 201 | 1,76 |

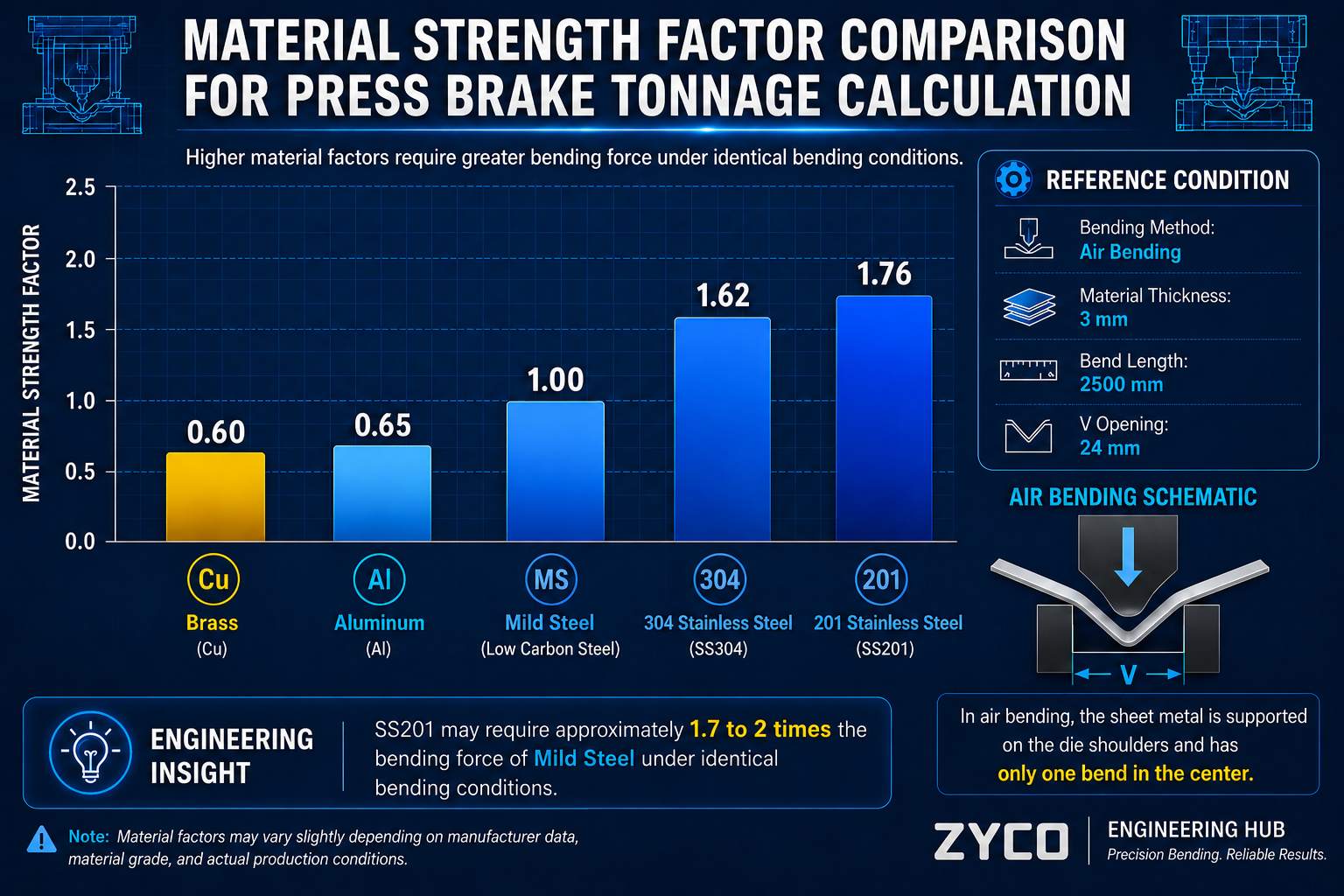

Figura 2. Comparação do fator de resistência do material para o cálculo da tonelagem de uma prensa dobradeira. Fatores de resistência mais elevados exigem maior força de dobra sob condições de dobra idênticas.
Nem todos os materiais requerem a mesma força de flexão.
A principal razão é a variação na resistência ao escoamento.
Os fatores de material utilizados no ZYCO Engineering Hub são:
Esses fatores refletem as condições práticas de produção e permitem que os engenheiros estimem as necessidades de força com mais precisão.
Por exemplo:
Um componente de aço inoxidável pode exigir mais de 60% de força adicional em comparação com um componente equivalente de aço macio.
Essa diferença torna-se cada vez mais importante à medida que a espessura e o comprimento da curvatura aumentam.
Nota importante sobre a espessura Se a abertura em V permanecer fixa, a força de dobra segue o efeito do quadrado da espessura. Na prática da dobra a ar, entretanto, a abertura em V recomendada geralmente aumenta com a espessura. Quando a abertura em V segue a regra 8T, uma chapa de aço macio de 6 mm pode exigir aproximadamente o dobro da força de uma chapa de 3 mm sob o mesmo comprimento de dobra. |

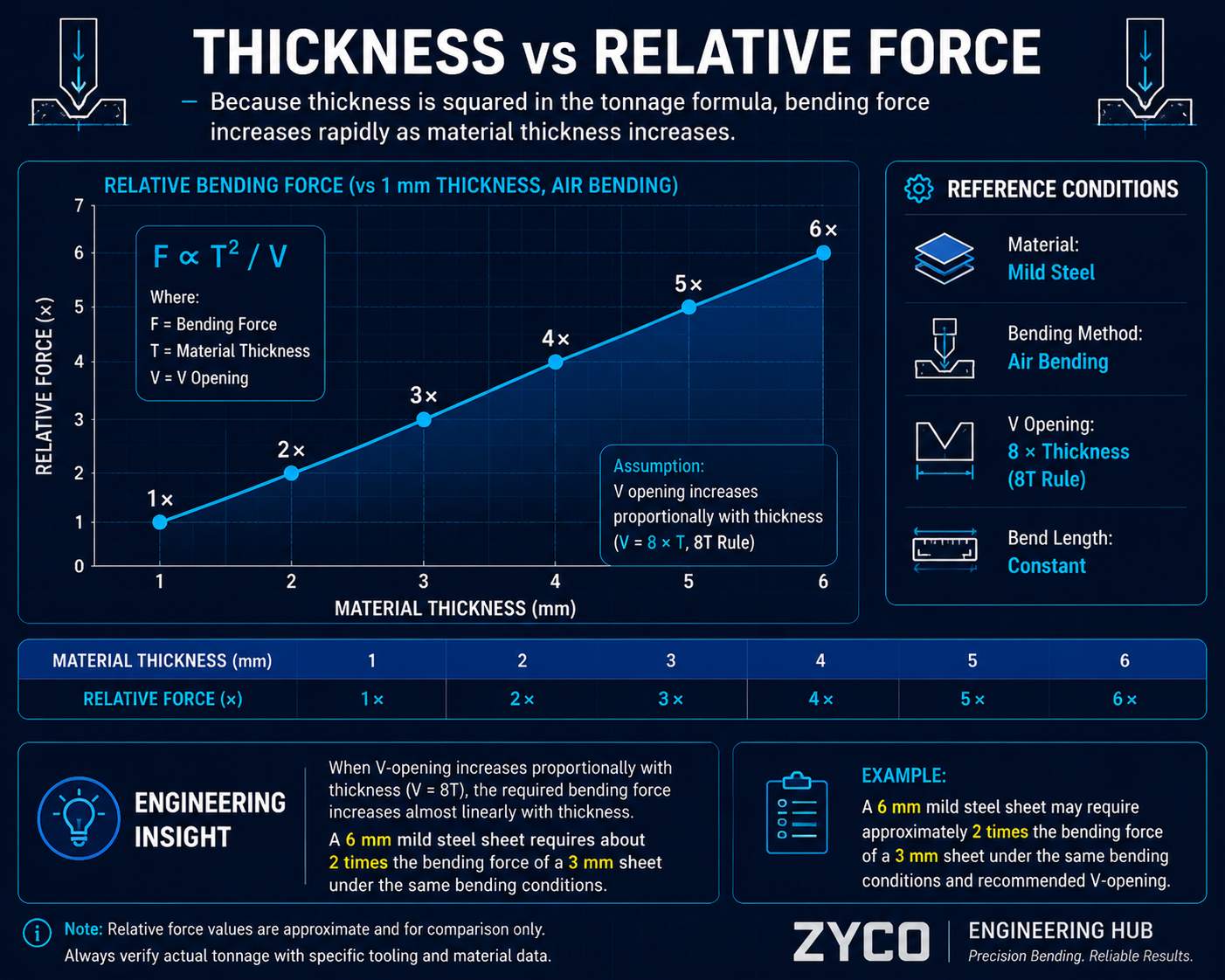

Figura 3. Espessura versus força relativa quando a abertura em V aumenta proporcionalmente à espessura, de acordo com a regra 8T.
A espessura do material é geralmente a variável que mais influencia os cálculos de flexão.
Como a espessura é elevada ao quadrado na fórmula, a força necessária aumenta rapidamente à medida que a espessura aumenta.
Um dos equívocos mais comuns na fabricação é que dobrar a espessura dobra a força necessária.
Na realidade:
O aumento da espessura de 3 mm para 6 mm aumenta a força aproximadamente rebocarvezes.
Isso explica por que aplicações com chapas grossas exigem máquinas dramaticamente maiores do que aplicações com chapas metálicas finas.
Muitas oficinas de fabricação dobram aço macio de 3 mm sem problemas em máquinas com menos de 100 toneladas. No entanto, quando a espessura aumenta para 10 mm, 12 mm ou 16 mm, os requisitos da máquina mudam drasticamente.
A espessura deve, portanto, ser avaliada cuidadosamente durante a elaboração de orçamentos, o planejamento do processo, a seleção da máquina e a seleção das ferramentas.
Embora a espessura geralmente receba mais atenção, o comprimento da dobra frequentemente determina os requisitos reais da máquina.
A relação entre o comprimento da curvatura e a tonelagem é linear.
À medida que o comprimento da curvatura aumenta, a força necessária aumenta proporcionalmente.
Por exemplo:
Um componente que requer aproximadamente 25 toneladas para uma dobra de 1000 mm pode exigir aproximadamente 75 toneladas para uma dobra de 3000 mm.
Esse princípio explica por que muitas instalações de fabricação exigem prensas dobradeiras de leito longo, mesmo ao processar materiais relativamente finos.
Os engenheiros devem sempre avaliar:
Espessura do material
Comprimento da curvatura
Comprimento de trabalho da máquina
como um sistema completo, em vez de variáveis independentes.
A interação entre essas variáveis geralmente determina se uma operação de dobra pode ser realizada de forma eficiente e segura.
Tabela 2. Guia prático de seleção de abertura em V
Faixa de espessura | Regra típica de abertura em V | Objetivo de Engenharia |
Abaixo de 8 mm | Aproximadamente 8 toneladas | dobra de ar geral e produção comum |
8-25 mm | Aproximadamente 10 toneladas | Reduzir a carga e aumentar a vida útil das ferramentas |
Acima de 25 mm | Aproximadamente 12 toneladas | Dobramento de chapas pesadas e menor concentração de força |

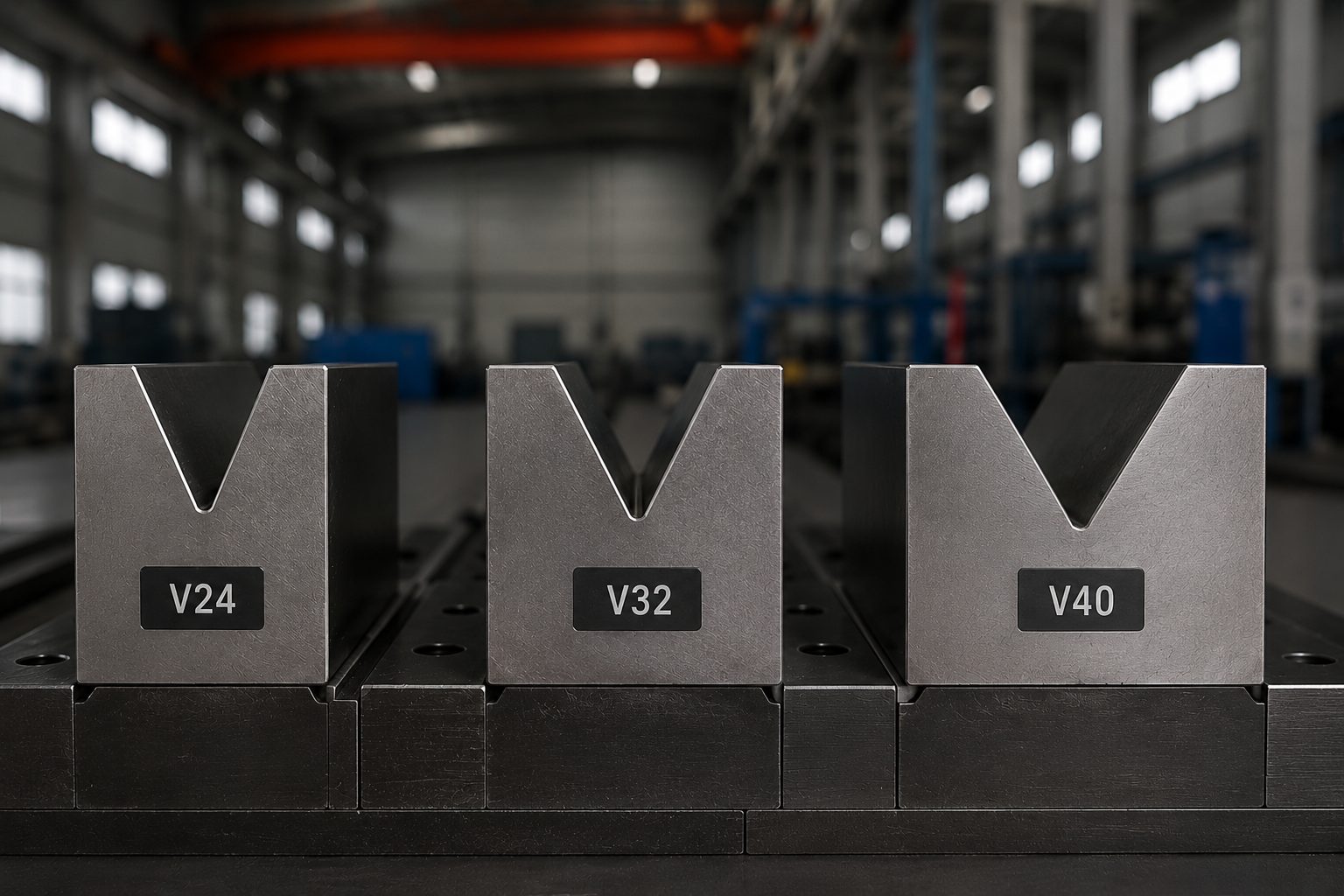

Figura 4Exemplos de matrizes V24, V32 e V40 mostrando como o tamanho da abertura em V altera a seleção de ferramentas e o comportamento de dobra.
A seleção da abertura em V influencia diretamente os requisitos de força de flexão e é uma das variáveis mais importantes sob o controle do engenheiro.
Em geral:
Aberturas em V maiores reduzem a necessidade de tonelagem.
Aberturas em V menores aumentam a necessidade de tonelagem.
Isso ocorre porque matrizes mais largas distribuem a deformação por uma área maior, reduzindo a quantidade de força necessária para dobrar o material.
As recomendações práticas utilizadas em todo o Centro de Engenharia ZYCO são:
Essas recomendações proporcionam um equilíbrio entre:
Requisitos de força
Vida útil da ferramenta
Raio de curvatura
Controle de retorno elástico
Eficiência de produção
Muitos operadores tentam reduzir o retorno elástico selecionando uma abertura em V menor. Embora isso possa melhorar o controle do ângulo, também aumenta significativamente a força necessária.
Por esse motivo, a seleção da abertura em V deve sempre ser avaliada em conjunto com a capacidade da máquina e a disponibilidade de ferramentas.

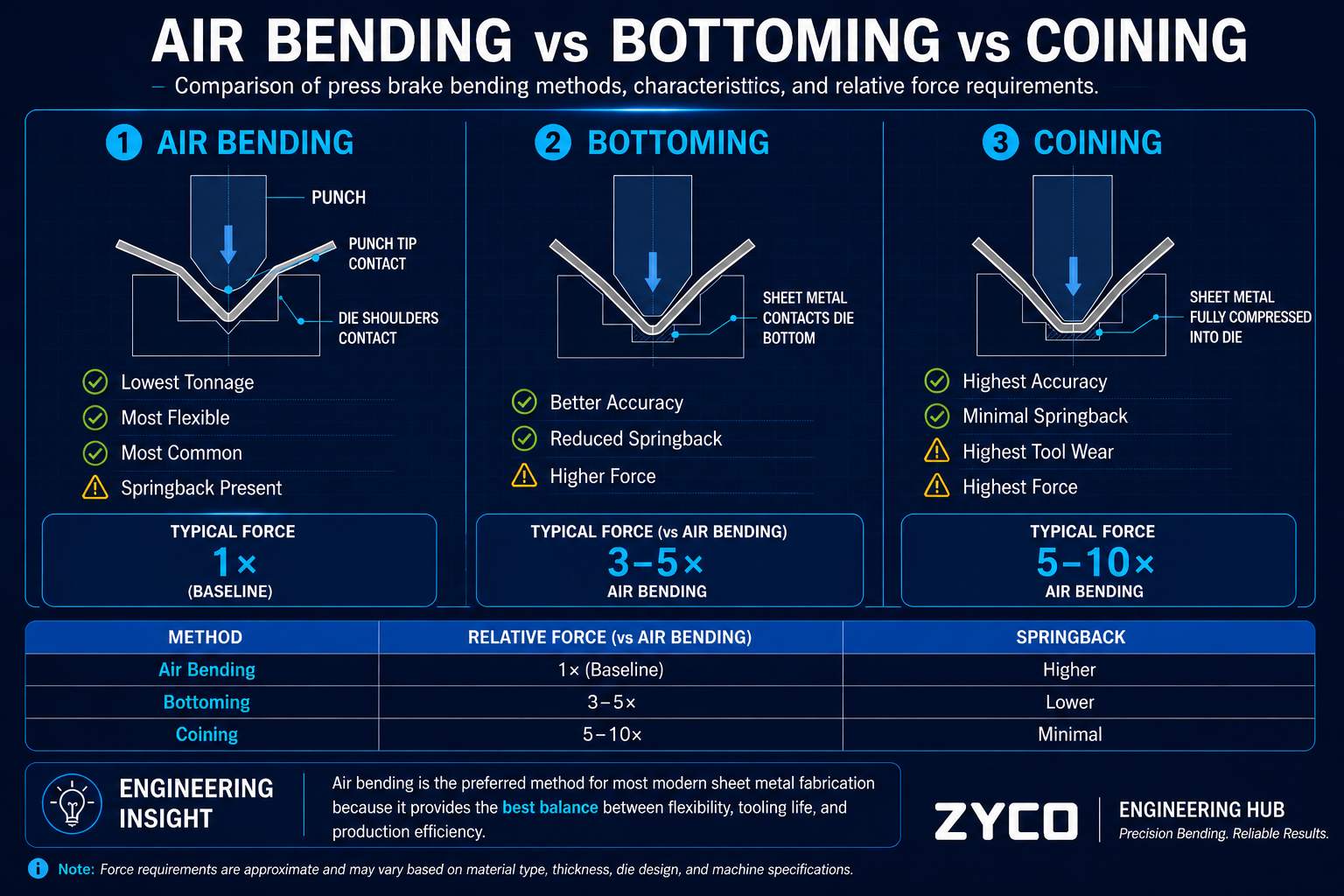

Figura 5Comparação entre dobra no ar, conformação por fundo e cunhagem. A dobra no ar requer a menor força, enquanto a cunhagem requer a maior força e pressão da ferramenta.
O método de dobramento utilizado tem grande influência na força necessária.
Muitas tabelas de forças não especificam qual método de dobramento estão sendo considerados, o que gera confusão na hora de selecionar a máquina.
Dobra de ar
A curvatura no ar continua sendo o método de curvatura mais comum na fabricação moderna.
As vantagens incluem:
Requisitos de força reduzidos
Seleção flexível de ferramentas
Estoque de ferramentas reduzido
Configuração mais rápida
Como o material entra em contato apenas com a ponta do punção e os ombros da matriz, é necessária uma força significativamente menor.
Fundo
Ao atingir o fundo, o material é forçado a penetrar mais profundamente na cavidade da matriz.
Vantagens:
Melhor consistência angular
Retorno elástico reduzido
Desvantagens:
Requisitos de força mais elevados
Aumento do desgaste das ferramentas
O processo de afundamento pode exigir uma força várias vezes maior do que operações equivalentes de curvatura a ar.
Cunhagem
A cunhagem utiliza pressão extremamente alta para remodelar permanentemente o material na linha de dobra.
Vantagens:
Precisão angular máxima
retorno elástico mínimo
Desvantagens:
Requisitos de força extremamente elevados
Maior estresse nas ferramentas
Aumento dos custos operacionais
Para a maioria dos ambientes de fabricação, a curvatura no ar continua sendo a solução mais prática e econômica.
O cálculo da tonelagem não substitui a avaliação do retorno elástico. Na dobra a ar, o ângulo programado e o ângulo final podem diferir após a liberação da pressão. Isso é especialmente importante ao dobrar aço inoxidável, alumínio e componentes de precisão que exigem controle angular rigoroso.

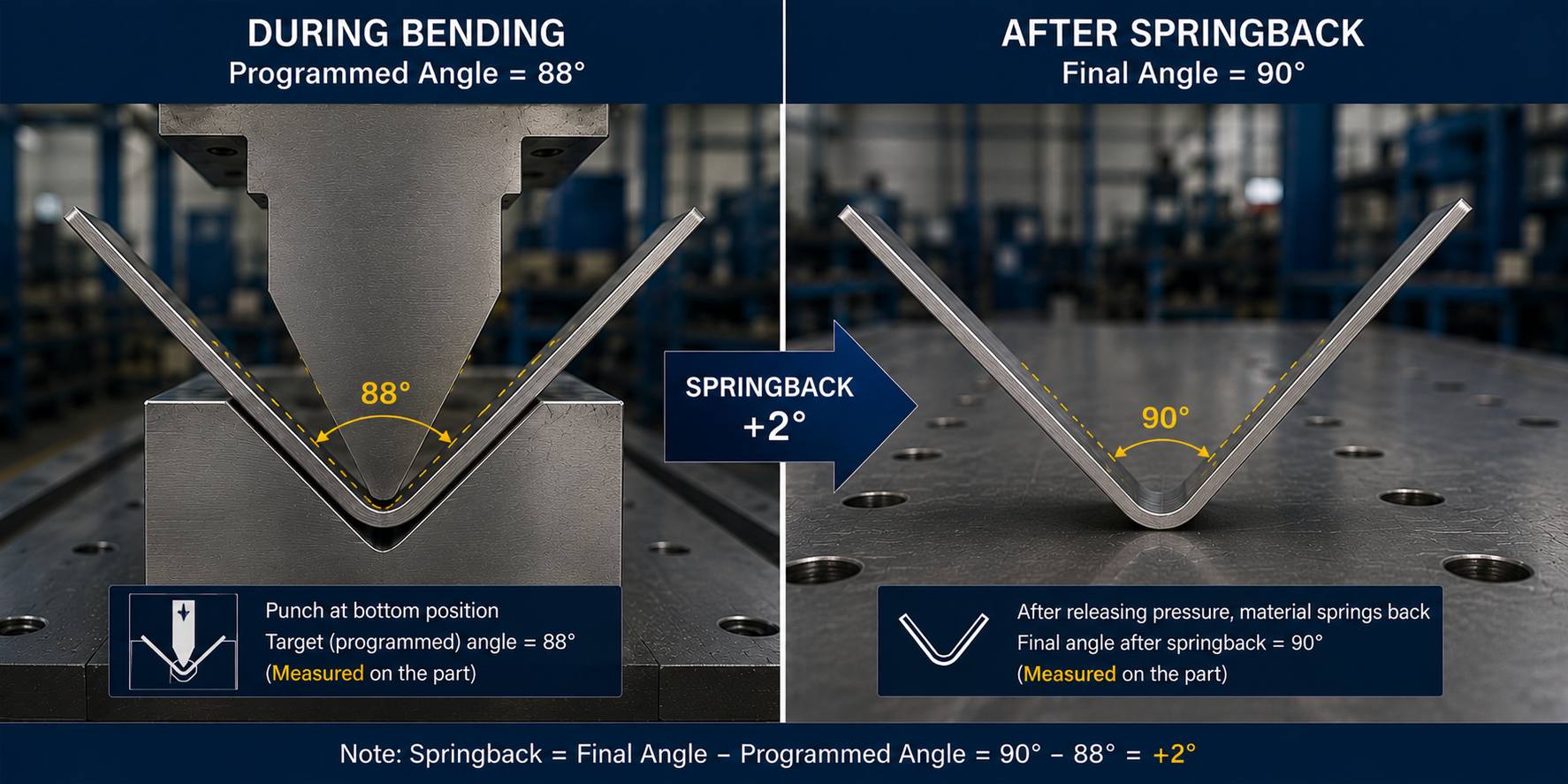

Figura 6Exemplo de compensação de retorno elástico mostrando a relação entre o ângulo de flexão programado e o ângulo final após a liberação da pressão.
Material: Aço macio
Espessura: 3 mm
Comprimento: 2500 mm
Abertura em V: V24
Força aproximada: 63–64 toneladas
Este exemplo corresponde de perto às condições reais de produção e serve como referência para validar os cálculos de tonelagem.
Exemplo de Produção Real 2 – Painel Decorativo em Aço Inoxidável
Material: SS304
Espessura: 3 mm
Comprimento: 2500 mm
V24
Em comparação com o aço macio, os requisitos de força aumentam substancialmente devido ao maior fator de material.
Normalmente é necessária uma compensação de retorno elástico.
Exemplo de Produção Real 3 – Componente de Cozinha Comercial SS201
Material: SS201
Espessura: 3 mm
Comprimento: 2500 mm
V24
O aço inoxidável 201 geralmente requer mais força do que o aço inoxidável 304 devido à sua maior resistência ao escoamento.
Exemplo de Produção Real 4 – Gabinete de Alumínio
Material: Alumínio
Espessura: 4 mm
Comprimento: 3000 mm
V32
Como o alumínio possui um fator de material menor, os requisitos de força são significativamente menores do que em aplicações equivalentes com aço.
Exemplo de Produção Real 5 – Reforço de Equipamentos Agrícolas
Material: Aço macio de 6 mm
Comprimento: 3200 mm
O grande comprimento de curvatura aumenta substancialmente a força necessária, mesmo que a espessura do material permaneça moderada.
Exemplo de Produção Real 6 – Painel Interior de Elevador
Material: SS304
Desafio principal:
Manter a qualidade estética da superfície, controlando o retorno elástico e evitando danos à superfície.
Exemplo de Produção Real 7 – Componente Estrutural de Chapa Grossa
Material: Aço carbono de 12 mm
Aberturas em V de grande formato reduzem a necessidade de força e prolongam a vida útil das ferramentas.
Exemplo de Produção Real 8 – Cobertura de Máquinas Industriais
A seleção otimizada de ferramentas reduziu a carga da máquina e melhorou a eficiência da produção, mantendo a precisão da dobra.
Tabela 3. Guia de relação de carga de produção contínua
Relação de carga | Significado de produção |
<=85% | Faixa de produção ideal |
85-90% | Faixa de produção aceitável |
90-92% | Linha de produção pesada - monitore as condições. |
>92% | Selecione o próximo tamanho de máquina |

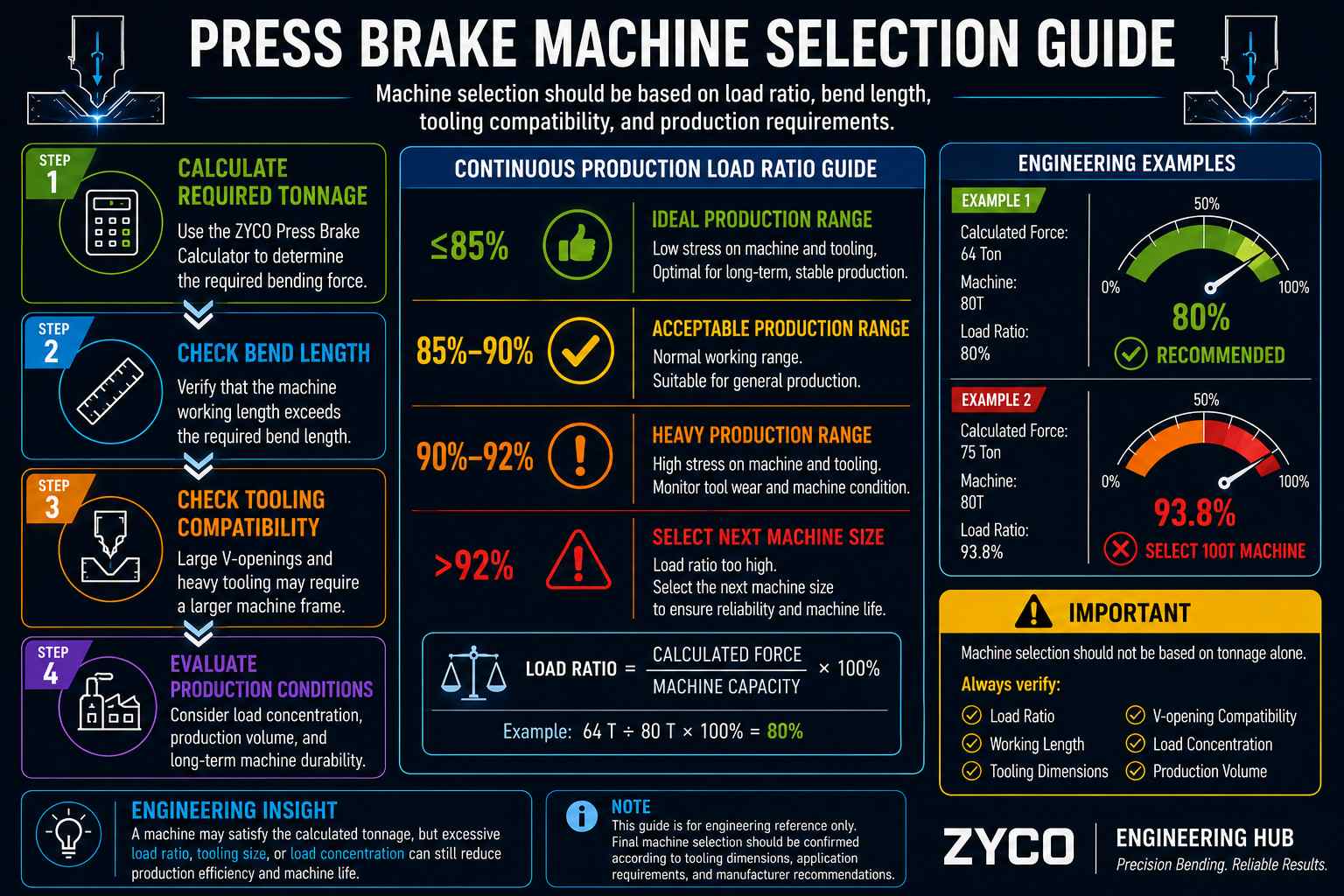

Figura 7. Guia de seleção de prensa dobradeira com base na relação de carga, comprimento de dobra, compatibilidade de ferramentas e requisitos de produção.
Selecionar uma máquina envolve mais do que simplesmente atender aos requisitos teóricos de tonelagem.
Oficinas de fabricação profissionais avaliam:
Requisitos de produção futuros
Flexibilidade de ferramentas
Margens de segurança
Variação de material
Volume de produção
As opções típicas de seleção de máquinas incluem:
Uma máquina que mal atende aos requisitos atuais pode limitar as oportunidades de produção futuras.
Muitos guias de tonelagem param após o cálculo da força.
Engenheiros de fabricação experientes sabem que operações de dobra bem-sucedidas exigem avaliação adicional.
Considerar:
Material: Aço macio de 16 mm
Comprimento: 600 mm
Abertura em V: 160 mm
Força calculada: aproximadamente 64 toneladas
À primeira vista, uma prensa dobradeira de 80 toneladas parece suficiente.
No entanto, o cálculo da força não responde a diversas questões críticas:
A máquina tem capacidade física para acomodar um chip V160?
A entrada de luz natural é suficiente?
O curso da máquina é adequado?
As ferramentas podem ser instaladas com segurança?
Embora a força necessária seja relativamente modesta, os requisitos de ferramental podem exceder as capacidades práticas da máquina.
Este exemplo ilustra por que a tonelagem, por si só, nunca deve determinar a adequação de uma máquina.

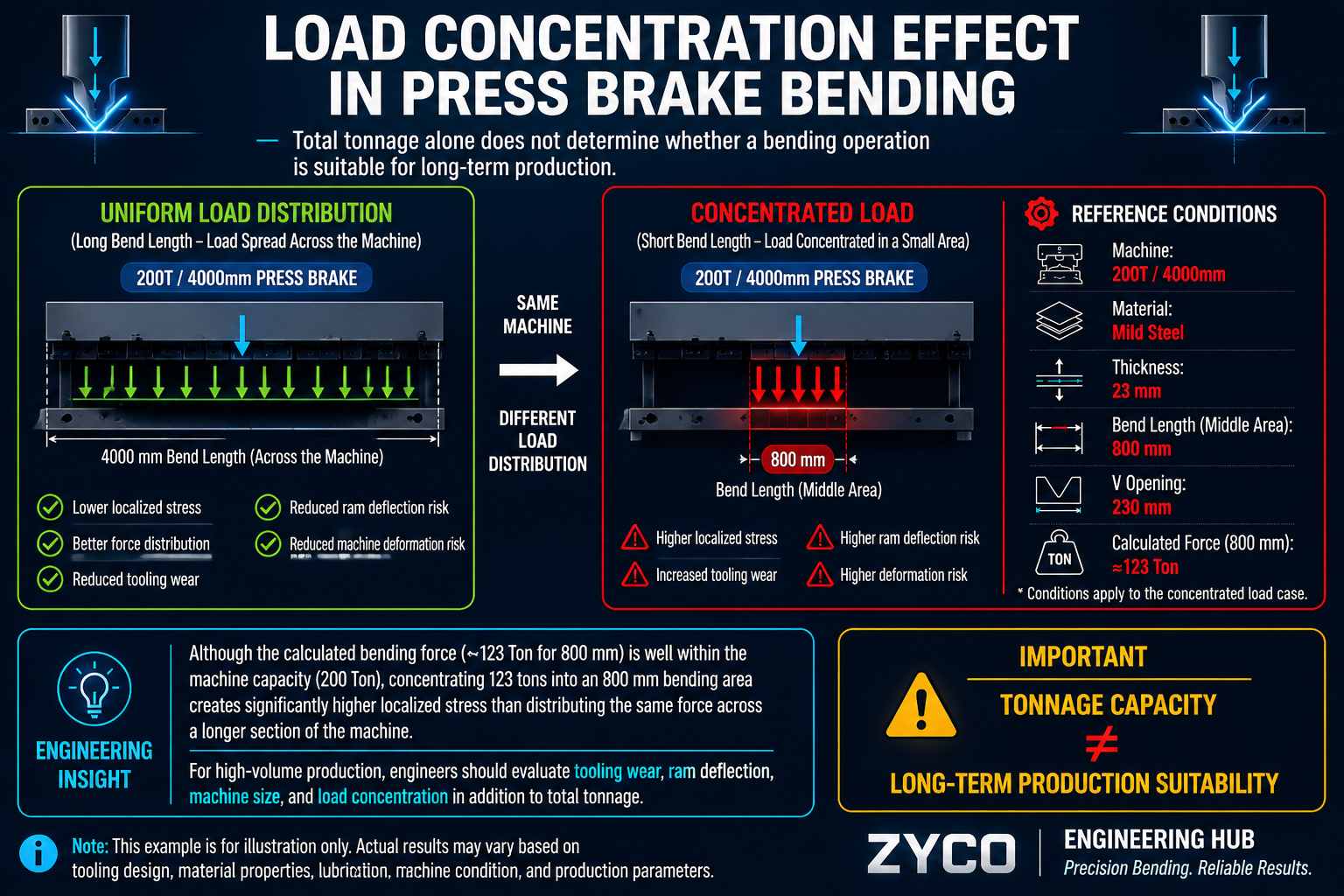

Figura 8Efeito de concentração de carga na dobra em prensa dobradeira. A força localizada pode aumentar o desgaste das ferramentas e a tensão na máquina, mesmo quando a tonelagem total está dentro da capacidade nominal.
A concentração de carga é um dos fatores mais negligenciados em aplicações de flexão pesada.
Considerar:
Material: Aço carbono de 23 mm
Comprimento: 800 mm
Abertura em V: 230 mm
Força calculada: aproximadamente 123 toneladas
Máquina: 200T / 4000 mm
Muitos operadores concluem imediatamente que a máquina é adequada porque a força necessária está abaixo da capacidade da máquina.
No entanto, toda a força está concentrada em apenas 800 mm de comprimento útil.
As possíveis consequências incluem:
Aumento do desgaste do punção
Aumento do desgaste da matriz
Maior desgaste na coroa
Estresse localizado do carneiro
Aumento da carga do quadro
Isso não torna necessariamente a operação insegura.
No entanto, os engenheiros devem avaliar a distribuição da força em vez de se concentrarem exclusivamente na tonelagem total.
Dois trabalhos podem exigir cálculos de tonelagem idênticos, mas gerar resultados de engenharia muito diferentes.condições de alerta.
Cenário A:
Aço carbono de 16 mm
Comprimento da curvatura: 600 mm
20 peças por mês
Cenário B:
Aço carbono de 16 mm
Comprimento da curvatura: 600 mm
500 peças por dia
A força calculada permanece idêntica.
O estresse do equipamento não.
Aumento dos volumes de produção elevados:
desgaste da ferramenta
Temperatura hidráulica
Traje de coroação
Fadiga do aríete
Requisitos de manutenção
Por isso, a frequência de produção deve sempre ser considerada juntamente com os cálculos de tonelagem.
As instalações de fabricação mais bem-sucedidas avaliam não apenas se uma máquina consegue realizar uma operação de dobra, mas também se ela consegue realizar essa operação repetidamente, de forma eficiente e lucrativa a longo prazo.
Um dos erros mais comuns cometidos por fabricantes inexperientes é assumir que a tonelagem calculada e a tonelagem real de produção são sempre idênticas.
Na realidade, a tonelagem produzida por uma fórmula de cálculo deve ser vista como uma referência de engenharia, e não como um valor absoluto de produção.
A tonelagem teórica é calculada usando variáveis conhecidas, como espessura do material, comprimento da dobra, tamanho da abertura em V e resistência do material. Esses cálculos fornecem um excelente ponto de partida para a seleção de máquinas e o planejamento do processo.
No entanto, a produção no mundo real introduz variáveis adicionais que são difíceis de representar matematicamente.
Essas variáveis incluem:
Variação do lote de material
Variação da resistência ao escoamento
desgaste da ferramenta
Condição da máquina
Precisão na coroação
Consistência na configuração do operador
Temperatura ambiente
Condições de lubrificação
Por exemplo, duas chapas de aço inoxidável SS304 adquiridas de fornecedores diferentes podem ser ambas rotuladas como aço inoxidável de 3 mm. No entanto, seus limites de resistência ao escoamento reais podem variar o suficiente para criar diferenças notáveis nos requisitos de força de flexão e no comportamento de retorno elástico.
É por isso que engenheiros de fabricação experientes raramente se baseiam exclusivamente em fórmulas.
Em vez disso, eles usam cálculos para estabelecer um ponto de partida seguro e, em seguida, validam os resultados por meio de testes de flexão.
Tabela 4. Fluxo de trabalho de consulta tradicional em tabelas versus calculadora digital
Método tradicional | Fluxo de trabalho da calculadora digital |
Pesquisa manual | Cálculo instantâneo de engenharia |
Variáveis limitadas | Material, espessura, comprimento e abertura em V juntos |
Maior risco de erro manual | Resultados mais consistentes |
Gráfico estático | Recomendação e validação dinâmica de máquinas |
As tabelas de tonelagem tradicionais continuam sendo referências úteis, mas foram desenvolvidas em um período em que os materiais, os controles das máquinas e os requisitos de produção eram menos complexos do que são hoje.
A fabricação moderna depende cada vez mais de ferramentas de engenharia digital.
As calculadoras digitais oferecem diversas vantagens:
Por exemplo, um fabricante que esteja avaliando várias opções de abertura em V pode comparar instantaneamente os requisitos de força sem precisar consultar manualmente várias tabelas.
Isso permite que os engenheiros otimizem os processos de curvatura de forma mais eficiente.
A transição das tabelas de tonelagem em papel para as calculadoras de engenharia é semelhante à transição dos cálculos manuais de usinagem para a programação CNC moderna.
O objetivo não é substituir o julgamento da engenharia, mas sim aprimorar a tomada de decisões em engenharia.
O futuro da fabricação de chapas metálicas está indo além do simples cálculo de tonelagem.
Os sistemas de engenharia modernos integram cada vez mais:
Bancos de dados de materiais
Previsão da força de flexão
Previsão de retorno elástico
Recomendações de ferramentas
Otimização da produção
Com a evolução contínua da inteligência artificial e das tecnologias de fabricação digital, os engenheiros de produção terão acesso a sistemas de apoio à decisão mais avançados.
Futuros softwares de curvatura poderão avaliar automaticamente:
Propriedades do material
Seleção de ferramentas
Capacidade da máquina
Compensação de retorno elástico
Eficiência de produção
antes que uma única peça seja produzida.
Essa tendência não elimina a importância do conhecimento em engenharia.
Em vez disso, aumenta o valor dos engenheiros que compreendem tanto a teoria quanto as realidades práticas da fabricação.
Mesmo operadores experientes ocasionalmente cometem erros ao estimar a força de flexão.
Os erros mais comuns incluem:
Ignorando os fatores materiais.
Utilizando aberturas em V incorretas.
Ignorando o comprimento da curvatura.
Ignorando a compatibilidade das ferramentas.
Ignorando a concentração de carga.
Selecionar máquinas sem margens de segurança.
Operando continuamente com carga máxima.
Ignorando o comportamento de retorno elástico.
Utilizando ferramentas desgastadas.
Ignorando curvas de amostra.
Evitar esses erros melhora a confiabilidade, reduz o desperdício e prolonga a vida útil do equipamento.
As instalações de fabricação mais bem-sucedidas seguem um processo de engenharia consistente.
As melhores práticas recomendadas incluem:
Verificar as especificações do material antes da produção.
Utilize as aberturas em V recomendadas.
Realizar testes de dobramento.
Faça a manutenção das ferramentas regularmente.
Monitore o comportamento de retorno elástico.
Evite cargas máximas contínuas.
Documente as configurações bem-sucedidas.
Analise a capacidade das máquinas antes de iniciar novos projetos.
Avaliar a compatibilidade das ferramentas.
Considere a saúde do equipamento a longo prazo.
Essas práticas melhoram a consistência da produção e reduzem os custos operacionais a longo prazo.
1. O que é a tonelagem de uma prensa dobradeira?
A tonelagem de uma prensa dobradeira é a quantidade de força necessária para dobrar uma chapa metálica em um ângulo específico. Na produção, ela é usada para selecionar uma prensa dobradeira adequada, evitar sobrecarga, proteger as ferramentas e manter a consistência do ângulo. Deve ser considerada como uma referência técnica, e não apenas como um número isolado.
2. Como é calculada a tonelagem da prensa dobradeira?
A tonelagem é calculada a partir da espessura do material, comprimento da dobra, tamanho da abertura em V e fator de material. No fluxo de trabalho do ZYCO Engineering Hub, a fórmula de referência é: Tonelagem = (1,33 x T² x L x Fator de Material) / (V x 20). Esta fórmula destina-se à estimativa prática da dobra a ar.
3. Por que o aço inoxidável requer mais força de dobra do que o aço comum?
O aço inoxidável normalmente apresenta maior limite de escoamento e maior retorno elástico do que o aço de baixo carbono. Para a mesma espessura, comprimento de dobra e abertura em V, o SS304 e o SS201 geralmente exigem maior força de dobra e uma compensação de retorno elástico mais cuidadosa do que o aço de baixo carbono.
4. A abertura em V afeta a tonelagem?
Sim. Uma abertura em V maior geralmente reduz a tonelagem necessária, enquanto uma abertura em V menor aumenta a tonelagem. No entanto, a abertura em V também afeta o raio interno, o comprimento do flange, o retorno elástico e a compatibilidade com as ferramentas, portanto, não deve ser selecionada apenas para reduzir a força.
5. O comprimento da curvatura afeta a tonelagem?
Sim. O comprimento da dobra tem uma relação linear direta com a tonelagem. Se todas as outras variáveis permanecerem as mesmas, dobrar o comprimento da dobra praticamente dobra a força de dobra necessária. É por isso que peças longas podem exigir máquinas de alta capacidade, mesmo quando a chapa não é muito espessa.
6. O que acontece se a tonelagem calculada for muito baixa?
Se a força necessária exceder a tonelagem disponível, a dobra pode ficar incompleta ou inconsistente. Os operadores podem observar variação de ângulo, retorno elástico excessivo, tentativas repetidas de correção e maior taxa de refugo. Em casos graves, forçar a operação pode danificar a máquina ou as ferramentas.
7. O excesso de tonelagem pode danificar as ferramentas?
Sim. Força excessiva pode acelerar o desgaste de punções e matrizes, aumentar o risco de deformação da ferramenta e criar estresse desnecessário no sistema hidráulico e no pistão. Oficinas profissionais evitam usar muito mais força do que o necessário, a menos que o processo exija especificamente isso.
8. Por que os resultados de produção calculados e os resultados reais diferem?
Os resultados reais de dobramento são afetados por variações entre lotes de material, limite de escoamento real, desgaste das ferramentas, lubrificação, condição da máquina, precisão de curvatura e configuração do operador. Calculadoras fornecem um bom ponto de partida, mas testes de dobramento e validação em produção ainda são importantes.
9. Qual a margem de segurança que deve ser utilizada na seleção de uma prensa dobradeira?
Para produção contínua, a ZYCO recomenda verificar a taxa de carga. Uma taxa de carga abaixo de 85% é preferível para uma produção estável, entre 85% e 90% é aceitável, entre 90% e 92% requer cautela e acima de 92% geralmente sugere a seleção de uma máquina de tamanho imediatamente superior.
10. Uma máquina com tonelagem suficiente ainda pode ser inadequada?
Sim. Uma máquina pode atingir a tonelagem calculada, mas ainda assim ser limitada pela abertura da abertura, curso, altura da ferramenta, disponibilidade de abertura em V, comprimento de trabalho, concentração de carga ou volume de produção. É por isso que a seleção de máquinas nunca deve ser baseada apenas na tonelagem.
11. Por que a concentração de carga é importante?
A concentração de carga ocorre quando uma alta força de flexão é aplicada em um curto trecho de uma máquina longa. Mesmo que a tonelagem total esteja dentro da capacidade nominal, a força localizada pode aumentar o desgaste das ferramentas, a tensão no pistão e o risco de deformação durante a produção em larga escala ou a longo prazo.
12. O método de dobra afeta a tonelagem?
Sim. A dobra a ar normalmente requer a menor força e oferece a maior flexibilidade. A dobra por compressão requer uma força maior, mas reduz o retorno elástico. A cunhagem requer a maior força e pode melhorar a precisão angular, mas também aumenta o estresse nas ferramentas e na máquina.
13. O que acontece se a abertura em V for muito pequena?
Uma abertura em V muito pequena aumenta a força necessária e pode causar marcas na superfície, sobrecarga na ferramenta, raio interno pequeno ou fissuras em alguns materiais. Para a maioria das aplicações de dobra a ar, as regras recomendadas para a abertura em V, como 8T, 10T ou 12T, oferecem um ponto de partida mais seguro.
14. A frequência de produção deve ser considerada?
Com certeza. Uma operação de dobra única e uma produção diária de alto volume podem ter a mesma tonelagem calculada, mas impactos muito diferentes nos equipamentos. A alta frequência de produção aumenta o desgaste das ferramentas, o calor, a necessidade de manutenção e o risco de fadiga da máquina.
15. Qual é a maneira mais fácil de calcular a tonelagem de uma prensa dobradeira?
O método mais fácil é usar uma calculadora de engenharia dedicada, como a Calculadora de Dobradeira ZYCO. Ela permite que os usuários insiram o material, a espessura, o comprimento da dobra e a abertura em V, e então revisem a tonelagem, o raio interno, a máquina recomendada e os dados de referência de engenharia em um único fluxo de trabalho.
Os leitores interessados em aprofundar seus conhecimentos em engenharia de curvatura também podem se beneficiar de:
Calculadora de prensa dobradeira
Banco de dados de materiais
Banco de dados Springback
Guia de Compensação de Retorno Elástico
Ferramenta de seleção de matrizes em V
Guia de Abertura V
Guia de Seleção de Ferramentas
Guia de Dobra de Ar
Guia de Dedução de Bend
Guia do Fator K
Guia de tonelagem de prensa dobradeira
Esses recursos fornecem informações técnicas mais detalhadas e orientações práticas para engenheiros de fabricação.
O cálculo da tonelagem da prensa dobradeira não é simplesmente um exercício matemático.
Trata-se de um processo de engenharia crítico que influencia a segurança da máquina, a vida útil das ferramentas, a precisão da dobra, a eficiência da produção e a confiabilidade do equipamento a longo prazo.
Embora as fórmulas forneçam a base, as operações de fabricação bem-sucedidas vão além dos cálculos teóricos.
Engenheiros experientes avaliam as propriedades do material, o comprimento da dobra, a seleção da abertura em V, a compatibilidade das ferramentas, a distribuição da carga, a frequência de produção e a capacidade da máquina antes de aprovar um processo de dobra.
Os ambientes de produção mais confiáveis combinam cálculos precisos com experiência prática em fabricação.
Em última análise, a tonelagem não deve ser vista como um número isolado, mas sim como parte de uma estratégia completa de engenharia de curvatura.
A ZYCO fornece prensas dobradeiras, guilhotinas, máquinas de corte a laser de fibra, calandras e recursos de engenharia para fabricantes de chapas metálicas em todo o mundo. O Centro de Engenharia da ZYCO foi projetado para apoiar engenheiros, operadores e compradores com conhecimento prático sobre dobra, ferramentas de cálculo e orientação de produção.
Deixe seu endereço de e -mail e requisitos, nossa equipe de vendas profissional desenvolverá a solução mais adequada para você.
Direitos autorais
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Todos os direitos reservados
.
SUPORTADO POR REDE
português
English
français
Deutsch
italiano
русский
español
한국의
Türkçe
العربية
