Um guia prático de engenharia para reduzir o desperdício, melhorar a consistência e alcançar resultados repetíveis na fabricação de chapas metálicas.

Sumário executivo

Na fabricação moderna de chapas metálicas, a precisão da dobra tornou-se uma medida direta da competitividade da produção. Os clientes esperam tolerâncias mais rigorosas, prazos de entrega mais curtos e qualidade consistente em todos os lotes. Uma dimensão da flange com apenas 1 mm fora da tolerância pode criar problemas de montagem; um erro de ângulo de dobra de apenas 2 graus pode exigir retrabalho, ajuste de soldagem ou substituição completa da peça. Quando esses problemas se repetem em diferentes lotes de produção, o custo vai muito além do valor do material descartado.

Muitos fabricantes presumem que uma prensa dobradeira CNC moderna garante automaticamente peças precisas. A experiência real de produção mostra uma realidade diferente. Algumas oficinas alcançam excelente repetibilidade usando equipamentos comuns, enquanto outras lutam com resultados inconsistentes mesmo após investir em máquinas de ponta. A diferença geralmente não está apenas na máquina. A diferença está no sistema de manufatura por trás da máquina.

Este documento técnico explica as dez causas mais comuns de erros de dobra em prensas dobradeiras e fornece métodos práticos de engenharia para melhorar a consistência, reduzir o desperdício e obter resultados repetíveis na fabricação de chapas metálicas.

O verdadeiro custo da imprecisão na dobra

A maioria dos fabricantes subestima o verdadeiro custo dos erros de dobra. Quando uma peça não passa na inspeção, a reação imediata costuma ser calcular o valor do material descartado. Na realidade, o custo do material geralmente representa apenas uma pequena parte do problema.

Uma única dobra incorreta pode desencadear uma reação em cadeia nos processos de soldagem, montagem, inspeção, entrega e comunicação com o cliente. É por isso que as principais empresas de fabricação se concentram não apenas em corrigir erros de dobra, mas também em evitar que eles ocorram.

Por que boas máquinas ainda produzem peças ruins?

Um dos maiores equívocos na fabricação de chapas metálicas é que a precisão da dobra é principalmente um problema da máquina. Na realidade, uma prensa dobradeira é apenas um componente de um sistema de fabricação maior. Quatro sistemas principais determinam a precisão final da dobra: máquina, ferramentas, material e processo.

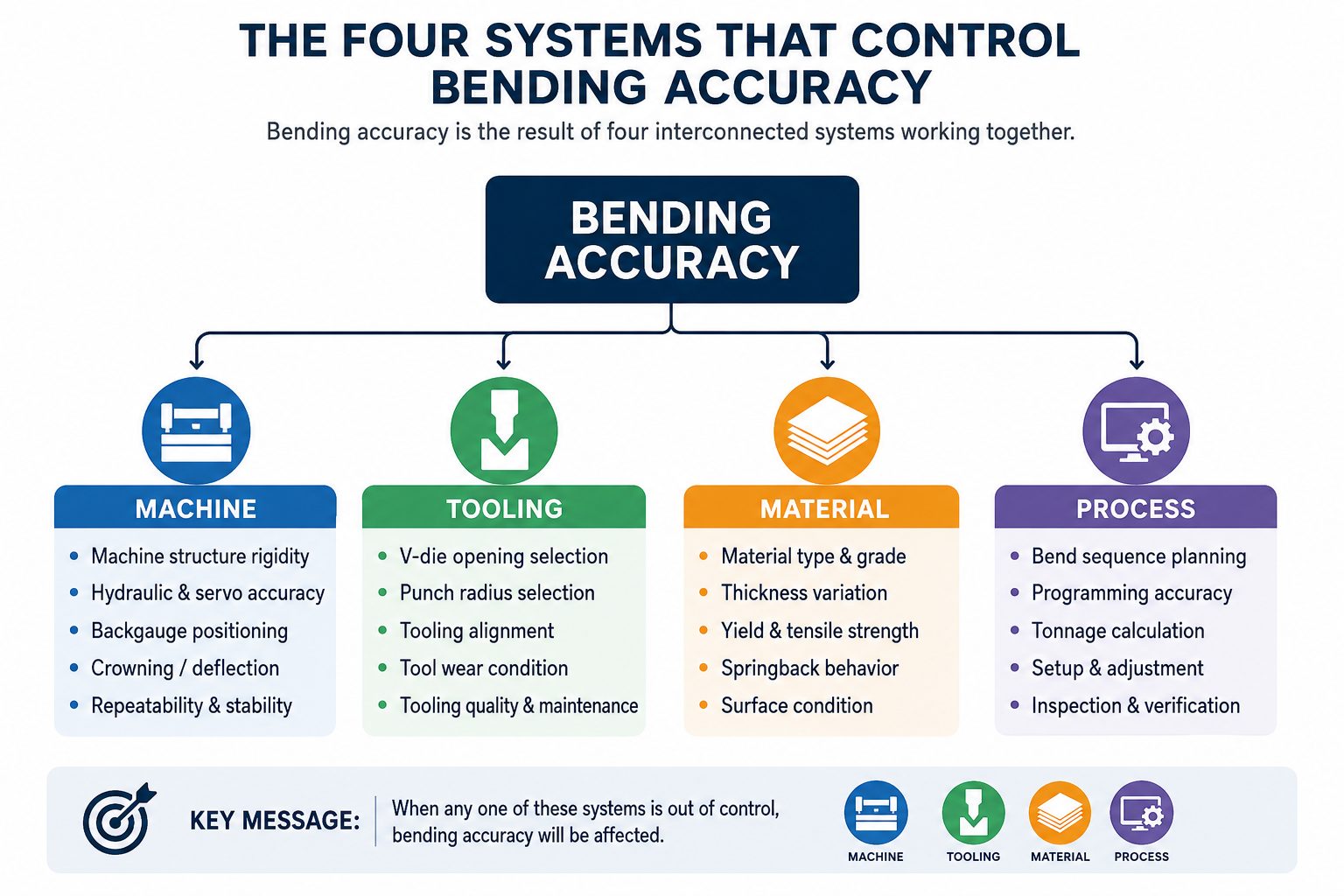

Figura 1. Os quatro sistemas que controlam a precisão da dobra: máquina, ferramenta, material e processo.

Causa nº 1: Seleção incorreta da abertura da matriz em V

Selecionar a abertura correta da matriz em V é uma das decisões mais importantes no processo de dobra. A abertura da matriz afeta diretamente a força de dobra, o raio interno, o retorno elástico, a qualidade da superfície e a consistência do ângulo.

Uma abertura de matriz muito pequena aumenta a tonelagem necessária e acelera o desgaste das ferramentas. Também pode causar marcas superficiais excessivas e um raio interno menor do que o esperado. Uma abertura de matriz muito grande pode produzir um raio interno maior, maior retorno elástico e controle angular instável se não for adequada ao material e aos requisitos da peça.

Exemplo de produção

Uma oficina de fabricação que dobrava aço macio de 3 mm selecionou uma matriz com abertura V16 porque já estava instalada na máquina. Uma revisão de engenharia posterior determinou que uma abertura V24 seria mais apropriada. O uso da matriz menor resultou em maiores requisitos de tonelagem, maior desgaste das ferramentas, marcas na superfície e inconsistência angular. Após a troca para a abertura de matriz correta, a estabilidade da produção melhorou imediatamente.

Esses valores são diretrizes, não regras universais. A seleção real deve considerar o tipo de material, o raio interno necessário, o comprimento da dobra, os requisitos da superfície e a capacidade disponível da prensa dobradeira.

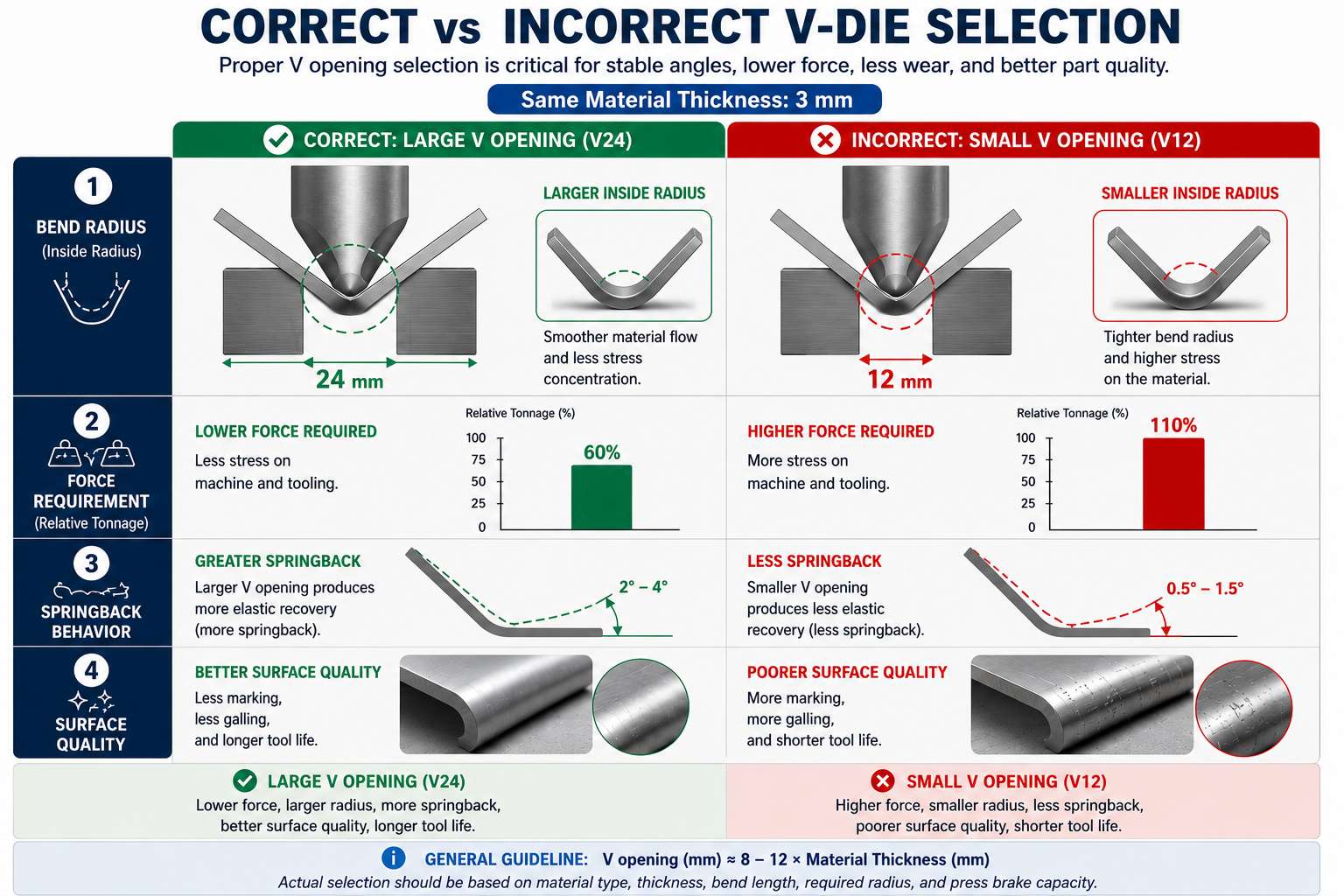

Figura 2. Seleção correta versus incorreta da matriz em V para a mesma espessura de material de 3 mm.

Causa nº 2: Ignorar as variações de material

Nem todas as chapas metálicas se comportam da mesma maneira. Mesmo materiais com espessura nominal idêntica podem apresentar resultados de dobramento diferentes devido a variações na resistência ao escoamento, resistência à tração, método de fabricação, fornecedor e lote do material.

Por exemplo, o aço inoxidável 304 normalmente apresenta maior retorno elástico do que o aço comum. O alumínio frequentemente exige diferentes considerações sobre o raio de curvatura e valores de compensação. Os aços de alta resistência geralmente requerem uma força de flexão significativamente maior. Os fabricantes que tratam todos os materiais da mesma forma muitas vezes obtêm resultados de produção imprevisíveis.

Os fabricantes mais bem-sucedidos mantêm dados de referência de materiais baseados na experiência real de produção, em vez de dependerem apenas de suposições padrão.

Causa nº 3: Compensação incorreta do retorno elástico

O retorno elástico continua sendo uma das causas mais comuns de imprecisões na dobra. Após a punção se retrair, o material se recupera elasticamente e retorna parcialmente à sua forma original. Se a compensação for insuficiente, o ângulo final fica maior do que o desejado.

Exemplo de produção

Um fabricante trocou o aço comum pelo aço inoxidável 304, mantendo os mesmos parâmetros de dobra. O resultado foi um erro angular consistente de aproximadamente 3 graus. Após a atualização dos valores de compensação de retorno elástico para o novo material, o problema desapareceu. Esse ajuste simples evitou retrabalho contínuo e problemas de qualidade.

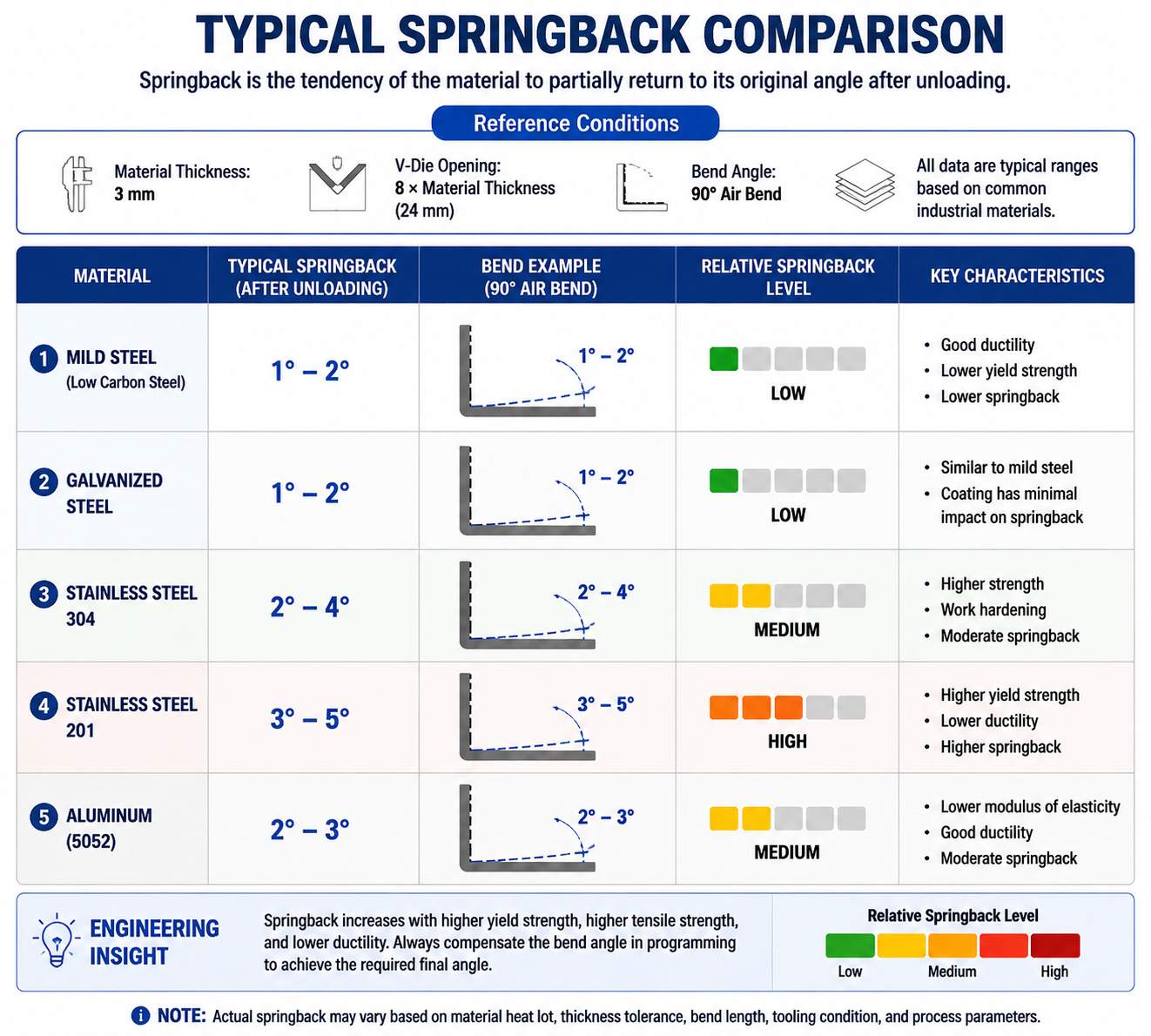

Figura 3. Comparação típica do retorno elástico na dobra a ar para materiais comuns de chapa metálica.

Causa nº 4: Ferramentas desgastadas ou danificadas

O desgaste das ferramentas geralmente se desenvolve gradualmente, dificultando sua detecção até que problemas de qualidade apareçam. Problemas comuns nas ferramentas incluem pontas de punção arredondadas, ombros da matriz desgastados, danos na superfície, ferramentas lascadas e desalinhamento.

Mesmo pequenas alterações geométricas podem afetar significativamente a consistência dos ângulos e a formação dos raios. As principais fábricas estabelecem cronogramas de inspeção preventiva em vez de esperar por falhas visíveis. A manutenção das ferramentas é frequentemente um dos métodos de menor custo para melhorar a qualidade da dobra.

Causa nº 5: Desvio da máquina e coroamento inadequado

As estruturas das prensas dobradeiras são extremamente rígidas, mas não perfeitamente rígidas. Sob carga, a estrutura e a base se deformam elasticamente. Sem compensação de empenamento, o centro de uma peça longa pode apresentar um ângulo de dobra maior do que as extremidades, porque a máquina se deflete para baixo no centro e a relação de dobra varia ao longo do comprimento da linha de dobra.

Exemplo de produção

Uma equipe de produção, ao dobrar uma peça de 4000 mm de comprimento em uma prensa dobradeira de 250 toneladas, constatou que as extremidades estavam próximas do ângulo alvo de 90 graus, enquanto o centro apresentava uma medida significativamente maior. À primeira vista, a peça parecia aceitável, mas uma inspeção ao longo de toda a linha de dobra revelou a variação.

Os sistemas modernos de correção de curvatura compensam essa deflexão e melhoram significativamente a consistência do ângulo. Para peças longas e aplicações de alta tonelagem, a correção adequada da curvatura é essencial.

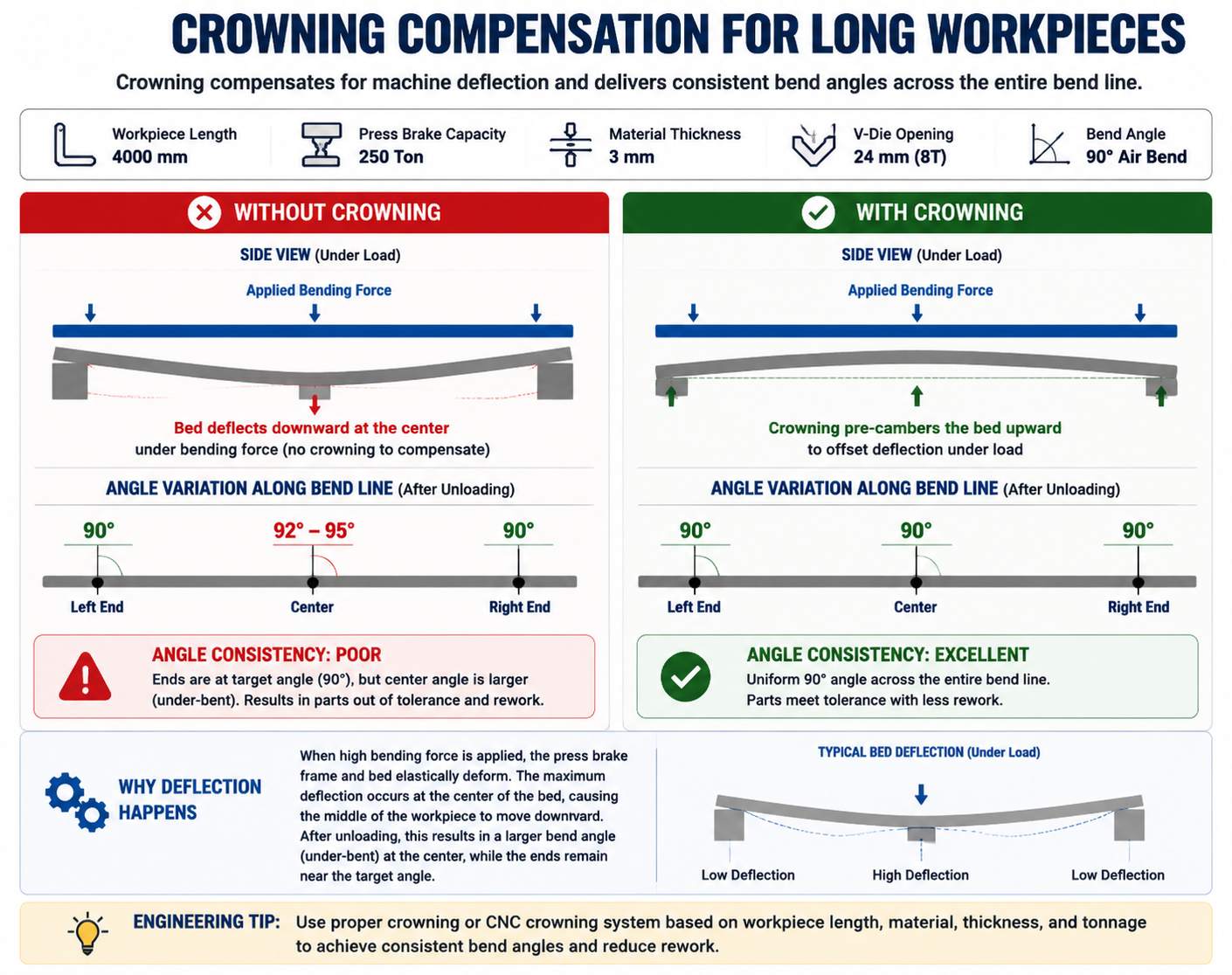

Figura 4. A compensação de coroamento ajuda a manter ângulos consistentes em peças longas.

Causa nº 6: Erros de posicionamento do batente traseiro

A precisão do batente traseiro afeta diretamente as dimensões do flange. Mesmo quando os ângulos de dobra estão corretos, o posicionamento impreciso pode resultar em peças inutilizáveis. As causas comuns incluem erros de calibração do servo, desgaste mecânico, componentes soltos, danos por colisão e manutenção insuficiente.

Um erro de posicionamento de apenas uma fração de milímetro pode gerar variações dimensionais substanciais nos produtos acabados. A calibração regular e a verificação da primeira peça continuam sendo práticas essenciais de controle de qualidade.

Causa nº 7: Planejamento inadequado da sequência de curvas

Muitos problemas de dobra têm origem muito antes da primeira dobra ser realizada. Uma sequência de dobras inadequada pode causar interferência entre as peças, colisões entre as ferramentas, dificuldades de posicionamento e acúmulo de erros dimensionais.

Exemplo de produção

Um operador dobra várias flanges curtas antes de formar a flange longa principal em uma caixa complexa. As dobras iniciais interferem no posicionamento durante as operações posteriores, aumentando a variação dimensional e o tempo de preparação. Uma sequência revisada elimina a interferência e melhora tanto a precisão quanto a produtividade.

Causa nº 8: Seleção incorreta da força de flexão ou da tonelagem

A conformação estável do material requer cálculos precisos de força. Uma tonelagem insuficiente pode impedir a conformação adequada do material. Uma tonelagem excessiva aumenta a tensão nas ferramentas e nos componentes da máquina, podendo reduzir a vida útil das ferramentas.

Cálculos precisos devem considerar o tipo de material, a espessura do material, o comprimento da dobra, a abertura em V e o método de dobra. Muitos operadores tentam resolver problemas de qualidade simplesmente aumentando a força. Embora isso possa parecer eficaz a curto prazo, frequentemente cria novos problemas relacionados ao desgaste das ferramentas e à tensão na máquina. Cálculos de tonelagem baseados em princípios de engenharia fornecem uma solução mais confiável.

Causa nº 9: Erros na tolerância de curvatura e no fator K

O desenvolvimento de padrões planos depende de cálculos precisos de tolerância de dobra. Suposições incorretas frequentemente levam a dimensões gerais incorretas, interferência na montagem, dificuldades de soldagem e ajustes repetidos de configuração.

As principais variáveis ​​incluem a espessura do material, o raio interno, o fator K e o método de dobra. Os valores mais confiáveis ​​para a tolerância de dobra são derivados de medições reais de produção, e não de valores padrão de CAD. Os fabricantes que validam continuamente seus dados de dobra obtêm maior consistência dimensional.

Causa nº 10: Falta de procedimentos padronizados

Dentre as dez causas discutidas neste guia, a falta de padronização costuma ser a mais prejudicial. Muitas oficinas de fabricação dependem fortemente da experiência individual do operador. Como resultado, um turno pode produzir peças aceitáveis, enquanto outro turno produz resultados inconsistentes usando a mesma máquina, o mesmo material e as mesmas ferramentas.

Fabricantes de classe mundial reduzem essa variabilidade por meio de procedimentos documentados que definem regras de seleção de ferramentas, parâmetros específicos do material, valores de compensação de retorno elástico, procedimentos de configuração, requisitos de inspeção e pontos de verificação de qualidade. A padronização transforma a qualidade da dobra, tornando-a dependente do processo em vez do operador.

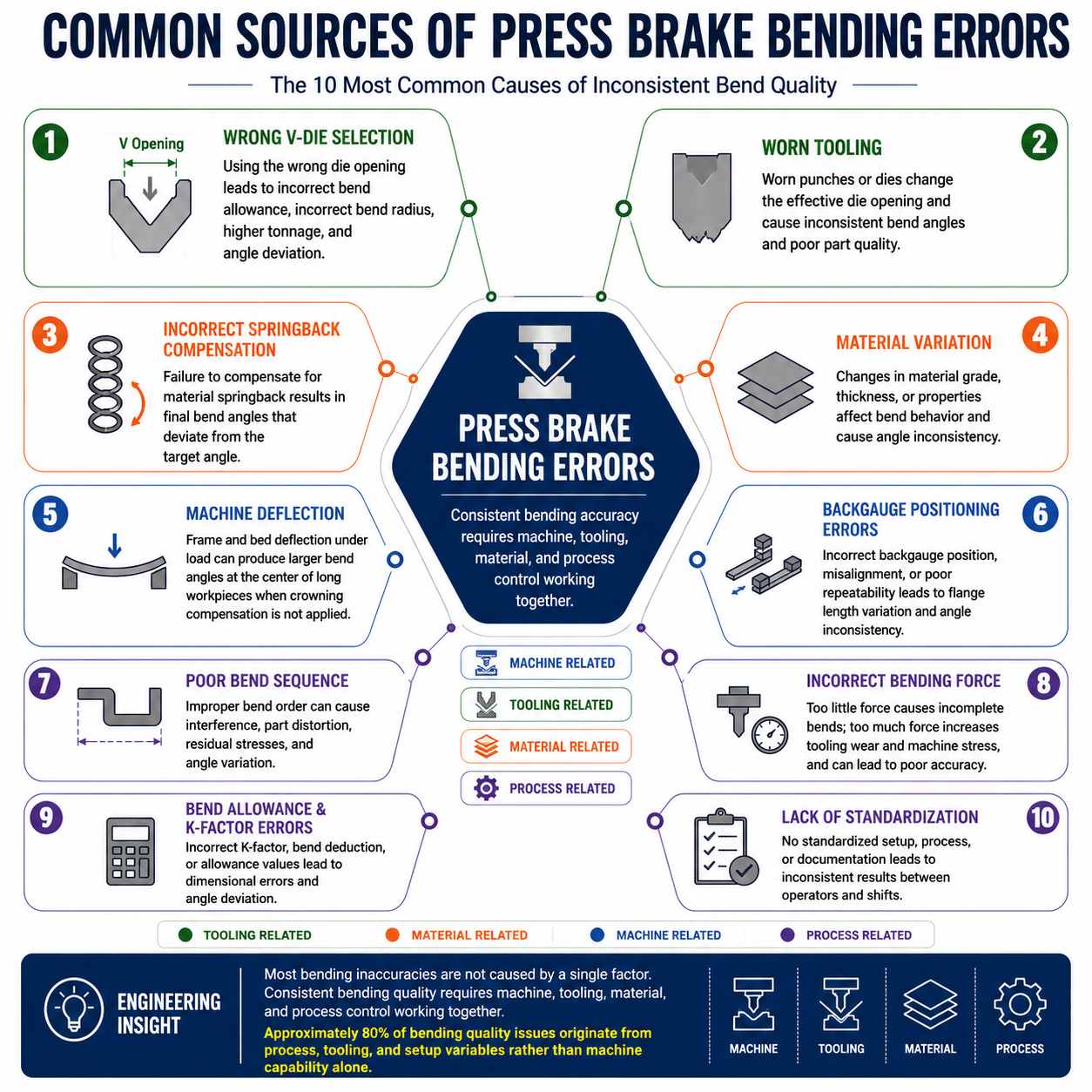

Figura 5. Fontes comuns de erros de dobra em prensas dobradeiras, considerando variáveis ​​de ferramentas, materiais, máquinas e processos.

Como os principais fabricantes alcançam precisão repetível

Empresas reconhecidas pela consistência na qualidade de suas dobras raramente dependem de tentativas e erros. Em vez disso, elas desenvolvem sistemas que reduzem a variabilidade e melhoram a repetibilidade ao longo do tempo.

· Bancos de dados de materiais

· Bancos de dados Springback

· Seleção de ferramentas padronizadas

· Inspeções de primeira peça

· Programas de manutenção preventiva

· Cronogramas de calibração do batente traseiro

· Documentação do processo

· Sistemas de treinamento de operadores

Essas práticas se tornam uma vantagem competitiva porque permitem que o conhecimento comprovado de configuração seja repetido por diferentes operadores, turnos e lotes de produção.

Perspectiva da Engenharia: Por que os problemas de precisão frequentemente retornam após correções temporárias

Uma das situações mais frustrantes na fabricação de chapas metálicas é quando um problema de dobra parece resolvido, apenas para retornar alguns dias ou semanas depois. Um operador ajusta o ângulo, a produção melhora e o problema desaparece temporariamente. Então, ele retorna.

Esse ciclo ocorre porque muitas oficinas de fabricação corrigem os sintomas em vez das causas raízes. Uma oficina pode apresentar ângulos de dobra inconsistentes e responder alterando a profundidade de dobra. O ângulo parece correto novamente, mas a causa real pode ser variação do material, desgaste da ferramenta, ajustes de coroamento ou compensação de retorno elástico. Como a causa raiz nunca foi abordada, o problema acaba retornando.

Construindo um Sistema de Controle de Precisão de Dobra

Os principais fabricantes não gerenciam a precisão de dobra apenas com base na experiência. Eles constroem um sistema de controle em torno do processo de dobra. Um sistema prático de controle de precisão de dobra normalmente consiste em cinco camadas.

Estudos de Caso de Produção

Estudo de Caso nº 1: Fabricação de Gabinetes em Aço Inoxidável

Um fabricante de invólucros elétricos enfrentou variações angulares recorrentes ao trocar o aço comum pelo aço inoxidável. A resposta inicial foi aumentar a profundidade de dobra e ajustar as configurações da máquina. Os resultados melhoraram temporariamente, mas a inconsistência persistiu.

A análise da causa raiz revelou que os valores de retorno elástico utilizados foram desenvolvidos para aço macio, e não para aço inoxidável. A ação corretiva consistiu na criação de uma tabela de referência de retorno elástico para aço inoxidável e no estabelecimento de valores de compensação específicos para o material. O resultado foi uma menor variação angular, uma configuração mais rápida e uma menor taxa de refugo.

Estudo de Caso nº 2: Variação do Ângulo da Peça Longa

Uma empresa de fabricação de painéis estruturais relatou que o ângulo central estava fora da tolerância, enquanto as extremidades estavam próximas do valor alvo. Os operadores suspeitaram inicialmente de desgaste das ferramentas. A investigação revelou compensação insuficiente de abaulamento. Após o ajuste adequado do abaulamento, a consistência do ângulo melhorou em toda a extensão da peça.

Estudo de Caso nº 3: Resultados Inconsistentes entre Operadores

Uma fábrica relatou que o turno A produzia peças consistentes, enquanto o turno B gerava retrabalho frequente. Os equipamentos, materiais e ferramentas eram os mesmos. A causa raiz foi a ausência de procedimentos de preparação padronizados. Cada operador utilizava valores de compensação, métodos de preparação e técnicas de inspeção diferentes. Após a introdução de padrões de dobra documentados, a consistência da produção melhorou significativamente.

Mitos comuns sobre a precisão da curvatura

Roteiro recomendado para aprimoramento da precisão

Para oficinas de fabricação que buscam melhorias imediatas, a seguinte sequência geralmente proporciona um alto retorno sobre o investimento. A maioria dos fabricantes pode alcançar melhorias mensuráveis ​​sem adquirir novos equipamentos.

Lista de verificação prática para precisão de dobra

Antes do início da produção, verifique os seguintes itens:

Esta lista de verificação simples pode eliminar muitos problemas comuns de produção antes que eles ocorram.
