Um guia prático de engenharia sobre tolerância de dobra, dedução de dobra, fator K, raio interno e precisão de produção em prensa dobradeira.

Sumário executivo

Na fabricação de chapas metálicas, um padrão plano preciso é a base para uma peça acabada precisa.

Uma prensa dobradeira pode formar o ângulo de dobra correto. As ferramentas podem ser selecionadas adequadamente. O operador pode concluir a configuração corretamente. Mas se o comprimento do padrão plano estiver errado, as dimensões finais da peça ainda estarão incorretas.

Este é um dos problemas mais comuns na produção em prensa dobradeira. Uma peça pode parecer correta após a dobra, mas... comprimento da flangeSe o tamanho geral, a posição dos furos ou as dimensões de montagem não corresponderem ao desenho, em muitos casos a causa principal não está na máquina, mas sim no cálculo do padrão plano.

Tolerância de curvatura, dedução de curvaO fator de área e o fator K são três dos conceitos mais importantes usados ​​para calcular padrões planos de chapas metálicas. Eles estão intimamente relacionados, mas não são a mesma coisa.

· A tolerância de dobra descreve o comprimento desenvolvido do material na área de dobra.

· A dedução de dobra descreve quanto comprimento deve ser deduzido das dimensões externas para obter o comprimento do molde plano.

· Fator K Descreve a posição do eixo neutro dentro da espessura do material e afeta diretamente a tolerância de curvatura.

Padrões planos precisos não são criados apenas por softwares CAD. Eles dependem da espessura do material. raio internoSeleção de ferramentas, método de dobra, comportamento do material, configuração da prensa dobradeira e validação em produção real.

Por que a precisão do padrão plano é importante

Em muitas oficinas de fabricação, os problemas de curvatura são percebidos inicialmente na mesa de inspeção ou durante a montagem.

O ângulo de curvatura pode ser aceitável, mas a peça ainda assim falha porque as dimensões estão incorretas. Uma flange pode ser muito comprida. Um furo pode estar muito próximo de uma curvatura. Duas peças podem não se alinhar durante a soldagem. Uma caixa pode não fechar corretamente. Um suporte pode não encaixar na peça correspondente.

Esses problemas geralmente decorrem do desenvolvimento incorreto do padrão plano.

· Dimensões incorretas do flange

· Montagem com encaixe inadequado

· Ajuste de soldagem

· Desalinhamento do furo após a dobra

· Aumento do descarte

· Tempo adicional de preparação da máquina

· Testes repetidos de flexão

· Custo de mão de obra mais elevado

· Entrega atrasada

O custo real não se resume apenas à chapa metálica. materialO custo maior decorre de retrabalho, inspeção, ajustes repetidos de programação, tempo do operador e atrasos na produção subsequente.

Por que as configurações padrão do CAD nem sempre são suficientes

Os softwares CAD modernos podem gerar automaticamente modelos planos de chapas metálicas. Isso é útil, mas não garante a precisão da produção.

Os sistemas CAD geralmente exigem valores de entrada como espessura do material, ângulo de dobra, raio interno, fator K, tolerância de dobra, dedução de dobra e dados da tabela de dobra.

Se esses valores não forem baseados em condições reais de produção, o padrão plano pode estar incorreto mesmo que o modelo CAD pareça perfeito.

Um erro comum é assumir que o fator K padrão em softwares CAD se aplica a todos os materiais, todas as espessuras, todas as ferramentas e todos os métodos de dobra.

· Tolerância de espessura e grau do material

· Resistência ao escoamento e retorno elástico comportamento

· Raio interno e Abertura em V

· Raio do punção e condição da ferramenta

· Dobra de ar, fundo, ou cunhagem

· Configuração do operador e repetibilidade da máquina

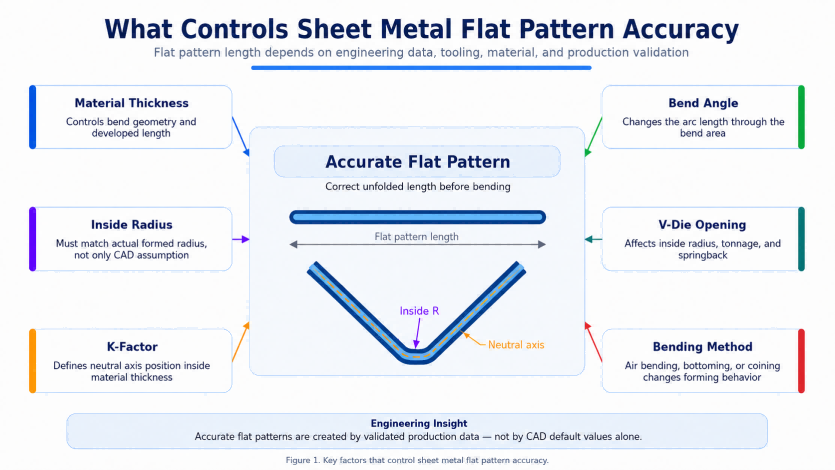

Figura 1. Principais fatores que controlam a precisão do padrão plano da chapa metálica.

O que é tolerância de curvatura?

A tolerância de dobra é o comprimento de material necessário para formar a área de dobra.

Quando uma chapa metálica é dobrada, o material não se dobra simplesmente em uma linha reta. A dobra forma um raio. O material na parte interna da dobra se comprime, enquanto o material na parte externa da dobra se estica.

Em algum ponto entre as superfícies interna e externa existe uma camada que não se estica nem se comprime significativamente. Essa camada é chamada de eixo neutro.

A tolerância de curvatura é calculada ao longo desse eixo neutro que atravessa a curva. Em termos simples, a tolerância de curvatura representa o comprimento do arco desenvolvido na área da curva.

Se a tolerância de dobra for muito grande, o padrão plano ficará muito longo. Se a tolerância de dobra for muito pequena, o padrão plano ficará muito curto. Em peças com múltiplas dobras, pequenos erros podem se acumular e se tornar graves.

O que é a dedução por curvatura?

Dedução de curva é outro método usado para calcular o comprimento do padrão plano.

Em vez de adicionar o comprimento da dobra desenvolvida às seções retas, a dedução da dobra parte das dimensões externas da peça conformada e subtrai o efeito do material da dobra.

Na prática do trabalho com chapas metálicas, muitos desenhos definem as peças usando dimensões externas. A dedução de dobra ajuda a converter essas dimensões externas no padrão plano correto.

Em termos simples, a dedução por dobra é a quantidade removida das dimensões externas totais para obter o comprimento do padrão plano.

A dedução por dobra é comumente utilizada por ser prática na produção em chão de fábrica. Uma vez validadas, as tabelas de dedução por dobra podem ajudar operadores e engenheiros a produzir peças repetíveis mais rapidamente.

O que é o fator K?

Fator K Descreve a localização do eixo neutro dentro da espessura do material.

É expresso como uma razão: Fator K = Distância da superfície interna ao eixo neutro / Espessura do material.

O fator K afeta diretamente a tolerância de dobra. Se o fator K mudar, a tolerância de dobra calculada muda e o comprimento do padrão plano também muda.

O fator K não é uma constante universal. Ele pode ser afetado pelo tipo de material, espessura, raio interno, ângulo de dobra, método de dobra, geometria da ferramenta, abertura da matriz em V, raio do punção, dureza e retorno elástico comportamento.

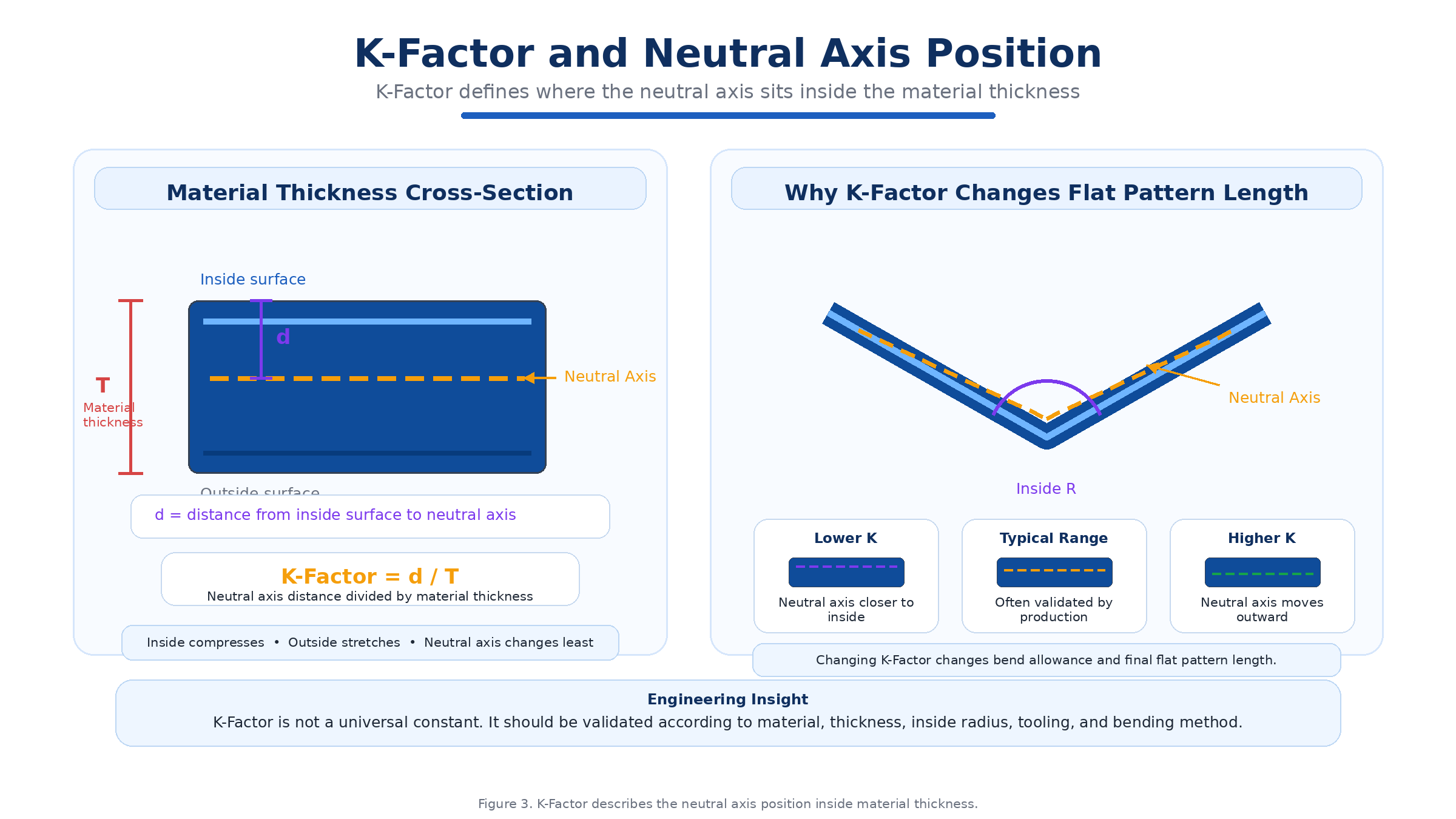

Figura 2. O fator K descreve a posição do eixo neutro dentro da espessura do material.

Tolerância à curvatura vs. Dedução por curvatura vs. Fator K

A tolerância de curvatura, a dedução de curvatura e o fator K estão relacionados, mas servem a propósitos diferentes.

· Respostas sobre tolerância de dobra: Qual o comprimento do material utilizado na dobra?

· Respostas sobre a dedução de dobras: Quanto deve ser deduzido das dimensões externas para obter o molde plano?

· Respostas do fator K: Onde se localiza o eixo neutro dentro da espessura do material?

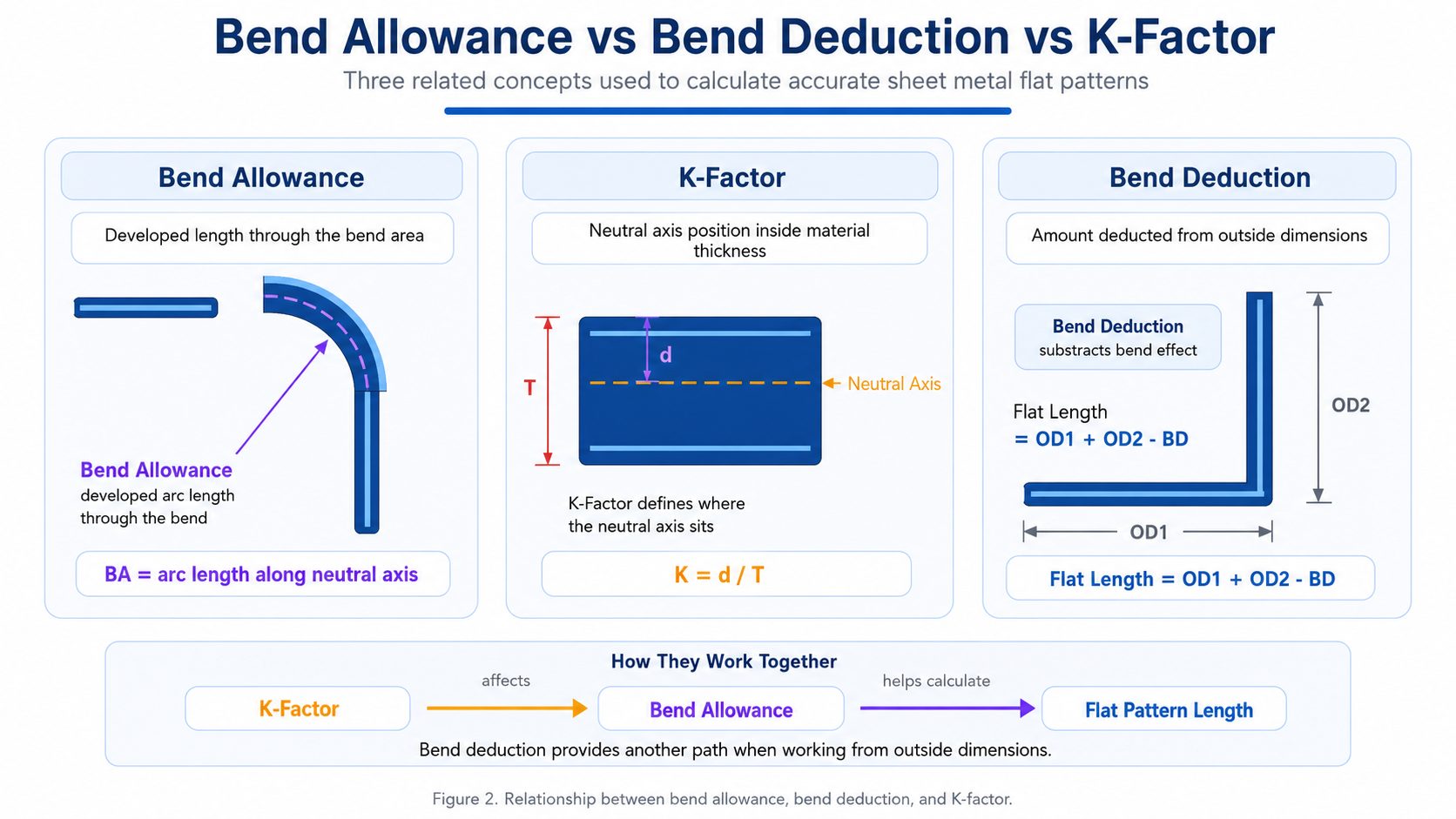

Figura 3. Relação entre tolerância de dobra, dedução de dobra e fator K.

Como o raio interno afeta o comprimento do padrão plano

O raio interno é uma das variáveis ​​mais importantes no cálculo de padrões planos.

Se o raio interno real for diferente da estimativa do CAD, o comprimento do padrão plano pode ficar impreciso.

Por exemplo, se o CAD assume um raio interno pequeno, mas o valor real é menor. dobra de ar Se o processo produzir um raio interno maior, o padrão plano calculado pode não corresponder à peça realmente formada.

Isso é comum na curvatura do ar porque o raio interno é fortemente influenciado pelo Abertura em VUma abertura em V maior geralmente produz um raio interno maior. Uma abertura em V menor geralmente produz um raio interno menor, mas requer mais tonelagem e pode aumentar as marcas na superfície.

Como a abertura da matriz em V afeta a precisão do padrão plano

A abertura da matriz em V afeta o processo de dobra de diversas maneiras. Ela influencia raio interno, obrigatório tonelagem, comportamento de retorno elástico, marcação da superfície, estabilidade angular, tolerância de curvatura e dedução de curvatura.

É por isso que um padrão plano calculado para uma abertura de matriz em V pode não ser preciso quando o operador usa uma abertura de matriz diferente na máquina.

O problema não reside simplesmente no operador. O problema é a falta de conexão entre as premissas do modelo plano em CAD e a seleção real das ferramentas.

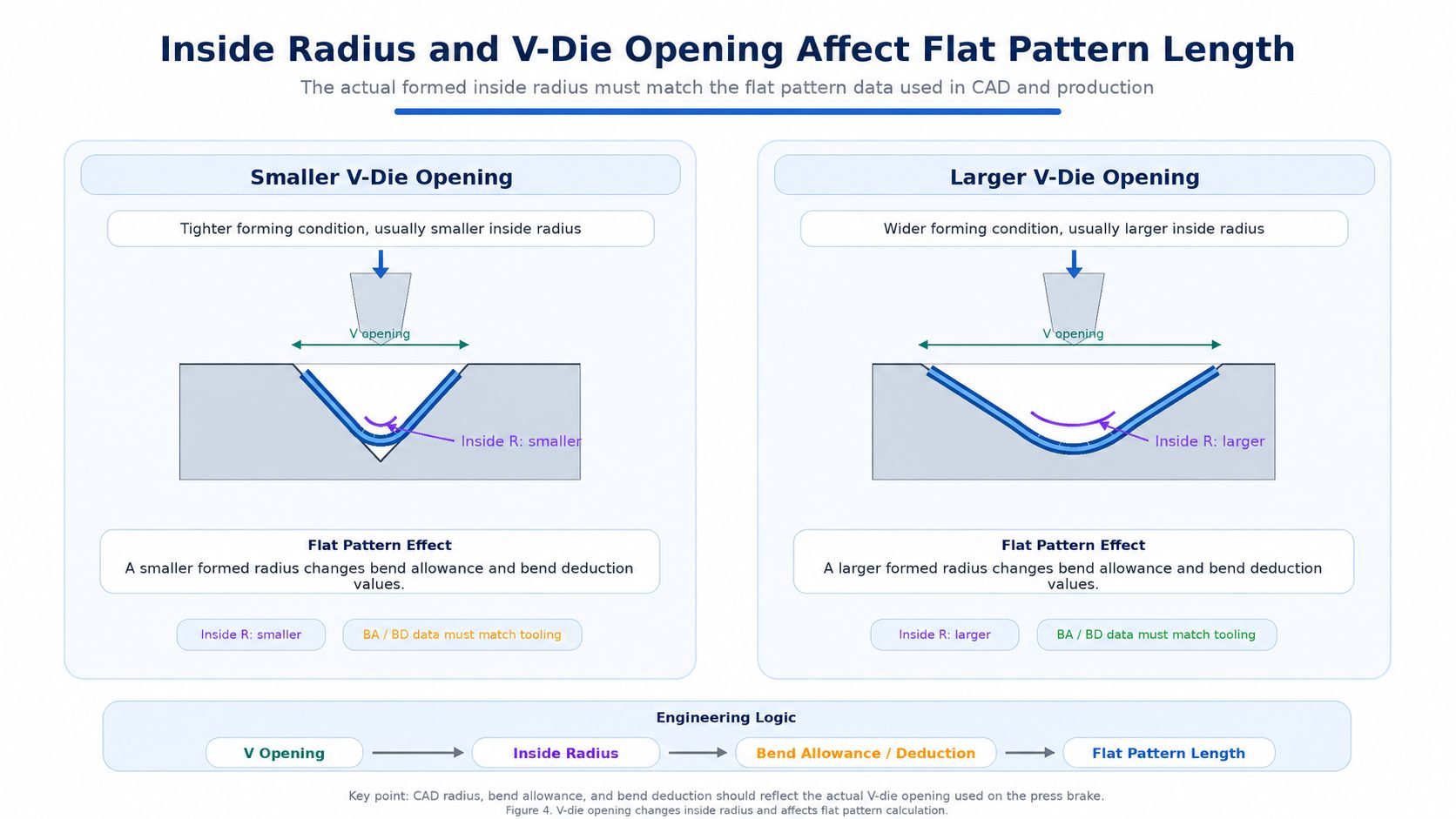

Figura 4. A abertura da matriz em V altera o raio interno e afeta o cálculo do padrão plano.

Como o método de dobra afeta o cálculo do padrão plano

Dobra de ar, fundo e cunhagem podem produzir diferentes raios internos e diferentes comportamentos de deformação do material.

Na dobra a ar, o raio interno é frequentemente controlado mais pela abertura da matriz em V do que pelo raio do punção. Isso torna dobra de ar flexível, mas isso também significa que o cálculo do padrão plano deve refletir a abertura real da matriz usada na produção.

Na conformação por fundo de dobra, o material é moldado mais próximo do ângulo da ferramenta, e a geometria da ferramenta tem uma influência maior na dobra final.

Na cunhagem, o material é forçado mais profundamente na geometria da ferramenta sob alta pressão, o que pode alterar o fluxo do material e reduzir o retorno elástico.

Uma regra prática é: não utilize um mesmo molde plano para todos os métodos de dobra.

Como o tipo de material afeta a precisão do padrão plano

Materiais diferentes se comportam de maneira diferente durante a flexão.

Aço macio, aço inoxidável, aço galvanizado, alumínioLatão e aço de alta resistência não se esticam, comprimem e retornam à forma original exatamente da mesma maneira.

Diferenças nos materiais podem afetar retorno elástico, raio interno, necessário tonelagem, posição do eixo neutro, tolerância de curvatura, dedução de curvae dimensões finais da peça.

É por isso que os fabricantes profissionais costumam construir interiores. bancos de dados de materiaisCom o tempo, esses dados se tornam mais valiosos do que os valores genéricos encontrados em livros didáticos, porque refletem as condições reais de produção.

Erros comuns no cálculo de padrões planos

Erro nº 1: Confiar nas configurações padrão do CAD sem validação em produção.

O software CAD é uma ferramenta, não uma garantia. Os valores padrão do fator K podem não corresponder ao seu material real. ferramentasou método de dobra.

Erro nº 2: Usar um único fator K para todos os materiais

Materiais diferentes se comportam de maneira diferente. Aço macio, aço inoxidávelE o alumínio nem sempre deve seguir as mesmas premissas de padrão plano.

Erro nº 3: Ignorar o raio interno real

Se o raio interno formado for diferente do raio definido no CAD, o padrão plano pode estar incorreto.

Erro nº 4: Alterar a abertura da matriz em V sem atualizar os dados do padrão plano.

Alterar a abertura em V pode modificar o raio interno e, consequentemente, afetar a tolerância de curvatura e a dedução por curvatura.

Erro nº 5: Misturar dados de dobra de ar e de contato com o solo

Uma tabela de curvatura desenvolvida para curvatura a ar pode não ser aplicável à conformação de fundo ou cunhagem.

Erro nº 6: Corrigir o ângulo, mas ignorar a dimensão

Um operador pode ajustar o ângulo de dobra até que esteja correto, mas se o comprimento do padrão plano estiver errado, as dimensões finais ainda estarão incorretas.

Erro nº 7: Não registrar os dados de produção bem-sucedidos

Muitas fábricas resolvem repetidamente o mesmo problema porque não registram dados de configuração validados.

Erro nº 8: Ignorar a variação do lote de material

Mesmo materiais da mesma qualidade podem apresentar variações entre fornecedores ou lotes. A validação da produção continua sendo fundamental.

Estudo de Caso de Produção nº 1: Erro de Padrão Plano em Gabinete de Aço Inoxidável

Um fabricante de invólucros elétricos de aço inoxidável registrou erros dimensionais recorrentes após o processo de dobra.

Os ângulos de curvatura estavam próximos do ideal, mas as dimensões finais da caixa não correspondiam aos requisitos de montagem. Os operadores ajustaram o ângulo de curvatura diversas vezes, mas o problema persistiu.

Após investigação, a equipe de engenharia descobriu que o padrão plano do CAD utilizava um fator K padrão, originalmente adequado para aço macio. O material de aço inoxidável real apresentou comportamento diferente em relação ao retorno elástico e ao raio de curvatura.

A ação corretiva consistiu em criar uma tabela de dobramento específica para aço inoxidável, baseada em testes de produção reais. A equipe mediu as peças conformadas, atualizou os valores de dedução por dobramento e documentou as condições de ferramental recomendadas.

A lição é clara: dados de padrões planos específicos do material são essenciais para a fabricação de chapas metálicas de precisão.

Estudo de Caso de Produção nº 2: Suposição Incorreta do Raio Interno

Uma oficina produziu um lote de suportes utilizando curvatura a ar. O modelo CAD assumiu um raio interno pequeno, mas a produção real utilizou uma abertura em V maior.

As peças finalizadas apresentavam os ângulos corretos, mas as dimensões da flange eram ligeiramente diferentes do desenho. O problema tornou-se grave durante a montagem, pois os furos do suporte deixaram de estar alinhados corretamente.

A causa principal foi a incompatibilidade entre as estimativas de raio do CAD e as ferramentas reais.

A solução foi atualizar o cálculo do padrão plano usando o raio interno real formado a partir da abertura da matriz em V selecionada. A equipe de engenharia também adicionou uma nota ao desenho especificando a abertura da matriz recomendada para a produção futura.

A lição: a precisão do padrão plano depende das ferramentas reais, não apenas da geometria CAD.

Estudo de Caso de Produção nº 3: Ângulo Correto, Dimensão Incorreta

Uma empresa de fabricação produziu uma peça de chapa metálica com múltiplas dobras. O operador ajustou com sucesso os ângulos de dobra para corresponder ao desenho. No entanto, o comprimento total final ainda estava incorreto.

Inicialmente, a equipe suspeitou de erro no batente traseiro, mas a inspeção mostrou que ele estava correto.

O problema real era o erro acumulado no padrão plano ao longo de várias dobras. Cada dobra apresentava uma pequena discrepância na dedução da dobra. Uma dobra isolada era aceitável, mas o erro acumulado em toda a peça fazia com que a dimensão final falhasse.

A ação corretiva consistiu em validar os valores de dedução por dobra através de um cupom de teste e atualizar a tabela de dobra.

A lição: peças com múltiplas dobras exigem dados validados de tolerância de dobra e dedução de dobra, pois pequenos erros podem se acumular.

Como melhorar a precisão de padrões planos

Confirme o material real.

Não confie apenas nos nomes nominais dos materiais. Confirme a qualidade, a espessura e o fornecedor do material, sempre que possível.

Meça o raio interno real

O raio interno usado no CAD deve corresponder ao raio produzido pela ferramenta e pelo método de dobra selecionados.

Padronizar a seleção da abertura da matriz em V

Se os operadores utilizarem diferentes aberturas em V para a mesma peça, os resultados do padrão plano podem mudar.

Validar o fator K com dados de produção

Utilize os valores CAD como ponto de partida e, em seguida, ajuste-os com base nos resultados de produção medidos.

Construir tabelas de dedução de dobras

Para materiais e espessuras comuns, tabelas de dedução de curvatura validadas podem reduzir as tentativas e erros repetidos.

Use cupons de teste

Antes de grandes lotes de produção, cupons de teste podem ajudar a confirmar a tolerância de dobra, a dedução de dobra, o raio interno e retorno elástico comportamento.

Registre configurações bem-sucedidas

Após a produção bem-sucedida de uma peça, registre o material, as ferramentas, a abertura em V, o raio, o fator K, a dedução por dobra e o resultado da inspeção.

Conectar Engenharia e Produção

Os engenheiros de CAD e os operadores de prensa dobradeira devem usar as mesmas premissas. O desenho, o programa, as ferramentas e a configuração da máquina devem estar interligados.

Lista de verificação prática para precisão em moldes planos

· Qualidade do material confirmada

· Espessura do material confirmada

· Ângulo de curvatura confirmado

· Raio interno verificado

· Abertura da matriz em V selecionada

· Raio de punção verificado

· Método de dobra confirmado

· Fator K revisado

· Tolerância de curvatura calculada

· Dedução de curvatura validada

· Comportamento de retorno elástico considerado

· Inspeção da primeira peça planejada

· Dados de produção registrados após a dobra bem-sucedida.

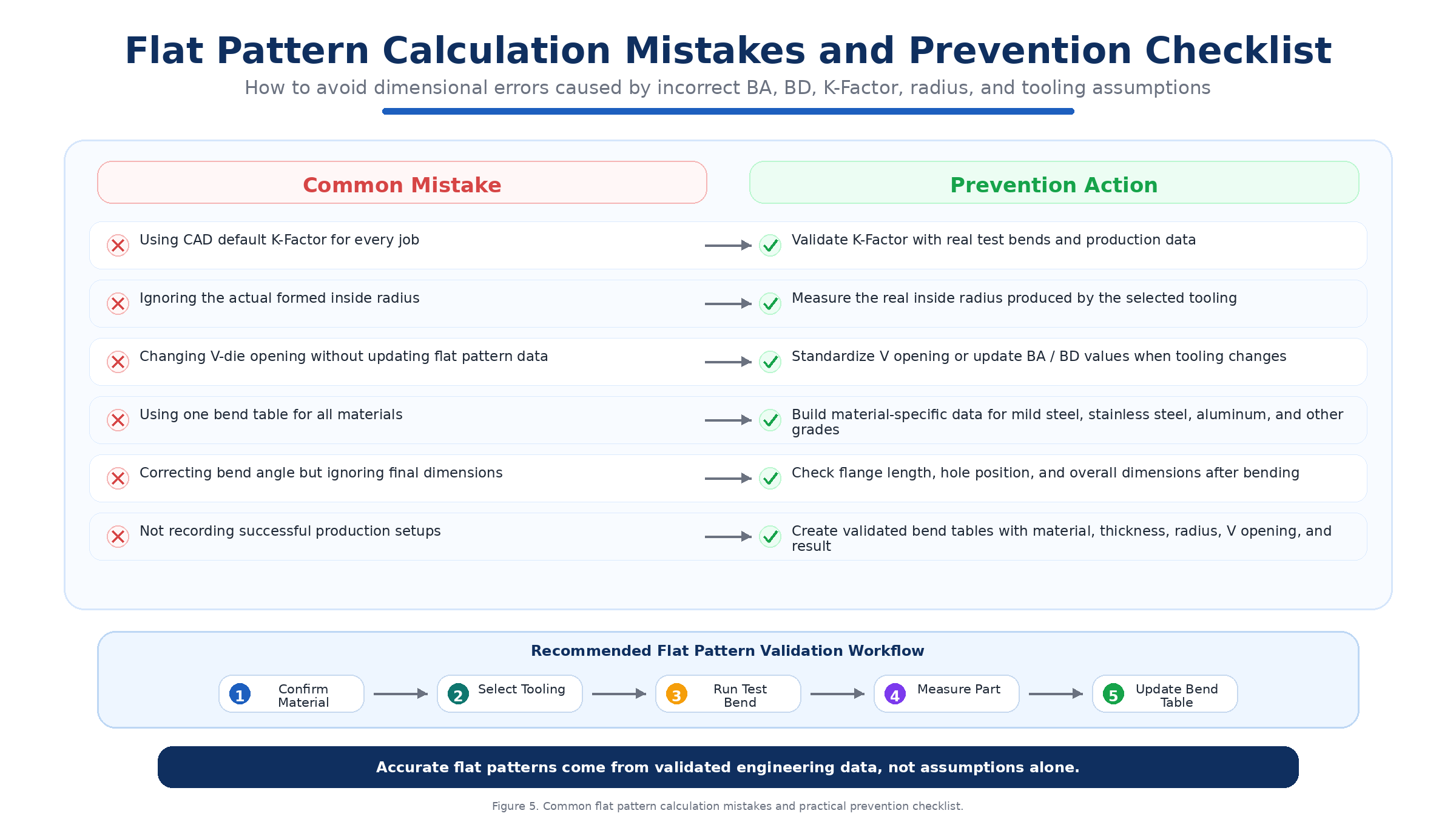

Figura 5. Erros comuns no cálculo de padrões planos e lista de verificação prática para prevenção.

Explore ferramentas relacionadas à engenharia de chapas metálicas.

Para ajudar os fabricantes a aprimorarem o cálculo de padrões planos e a precisão da dobra em prensas dobradeiras, o ZYCO Engineering Hub oferece ferramentas práticas e guias de engenharia.

· Calculadora de tolerância de curvatura

· Guia do Fator K

· Guia de Dedução de Bend

· Guia de raio interno

· Ferramenta de seleção de matrizes em V

· Guia de Abertura V

· Banco de dados de materiais

· Banco de dados Springback

· Calculadora de prensa dobradeira

· Guia de Dobra de Ar

· Guia de Seleção de Ferramentas

Perguntas frequentes

Qual a diferença entre tolerância de dobra e dedução de dobra?

A tolerância de dobra é o comprimento desenvolvido do material na área de dobra. A dedução de dobra é a quantidade subtraída das dimensões externas para calcular o comprimento do padrão plano.

O que é o fator K na dobra de chapas metálicas?

O fator K é a relação que descreve a posição do eixo neutro dentro da espessura do material. Ele afeta a tolerância de dobra e o comprimento do padrão plano.

Por que meu molde plano está errado mesmo quando o ângulo de dobra está correto?

O ângulo de curvatura pode estar correto, mas o padrão plano ainda pode estar errado se as suposições sobre a tolerância de curvatura, a dedução de curvatura, o raio interno ou o fator K estiverem incorretas.

A abertura em V da matriz afeta o cálculo do padrão plano?

Sim. A abertura em V da matriz afeta o raio interno, o retorno elástico, a tonelagem e o comprimento do padrão plano, especialmente em dobra de ar.

Posso usar o mesmo fator K para todos os materiais?

Não. Materiais e métodos de dobra diferentes podem exigir valores de fator K diferentes. Recomenda-se a validação da produção.

Por que os valores padrão do fator K em softwares CAD às vezes falham?

As configurações padrão do CAD podem não corresponder às propriedades reais do material, às ferramentas, ao método de dobra ou às condições de configuração da prensa dobradeira.

Como posso melhorar a precisão dos padrões planos?

Medir as peças efetivamente moldadas, validar o raio interno, padronizar as ferramentas, construir tabelas de dedução de dobra, usar cupons de teste e registrar os dados de produção bem-sucedidos.

A dedução por curvatura é melhor do que a tolerância por curvatura?

Nenhuma das duas é universalmente melhor. São métodos de cálculo diferentes. A tolerância de dobra é frequentemente usada para calcular o comprimento desenvolvido, enquanto a dedução de dobra é comumente usada quando se trabalha com dimensões externas.

Conclusão

Padrões planos precisos para chapas metálicas não são criados apenas por softwares CAD. Eles são criados combinando cálculos de engenharia com as condições reais de produção em prensa dobradeira.

A tolerância de dobra, a dedução de dobra e o fator K são conceitos essenciais para o cálculo do comprimento da peça plana, mas devem ser compreendidos corretamente. A tolerância de dobra descreve o comprimento da dobra após a dobra. A dedução de dobra converte as dimensões externas em comprimento da peça plana. O fator K define a posição do eixo neutro e influencia a tolerância de dobra.

Na produção real, esses valores são afetados pela espessura do material, raio interno, abertura da matriz em V, método de dobra, geometria da ferramenta, retorno elástico e configuração da máquina.

Fabricantes que dependem apenas de valores CAD padrão frequentemente enfrentam erros dimensionais recorrentes. Fabricantes que validam dados de dobra, padronizam ferramentas, registram resultados de produção e criam tabelas de dobra internas alcançam maior precisão e resultados de fabricação mais consistentes.

O sistema de cálculo de padrões planos mais confiável não se baseia apenas em teoria. Ele se baseia em princípios de engenharia, validação de produção e melhoria contínua de dados.
