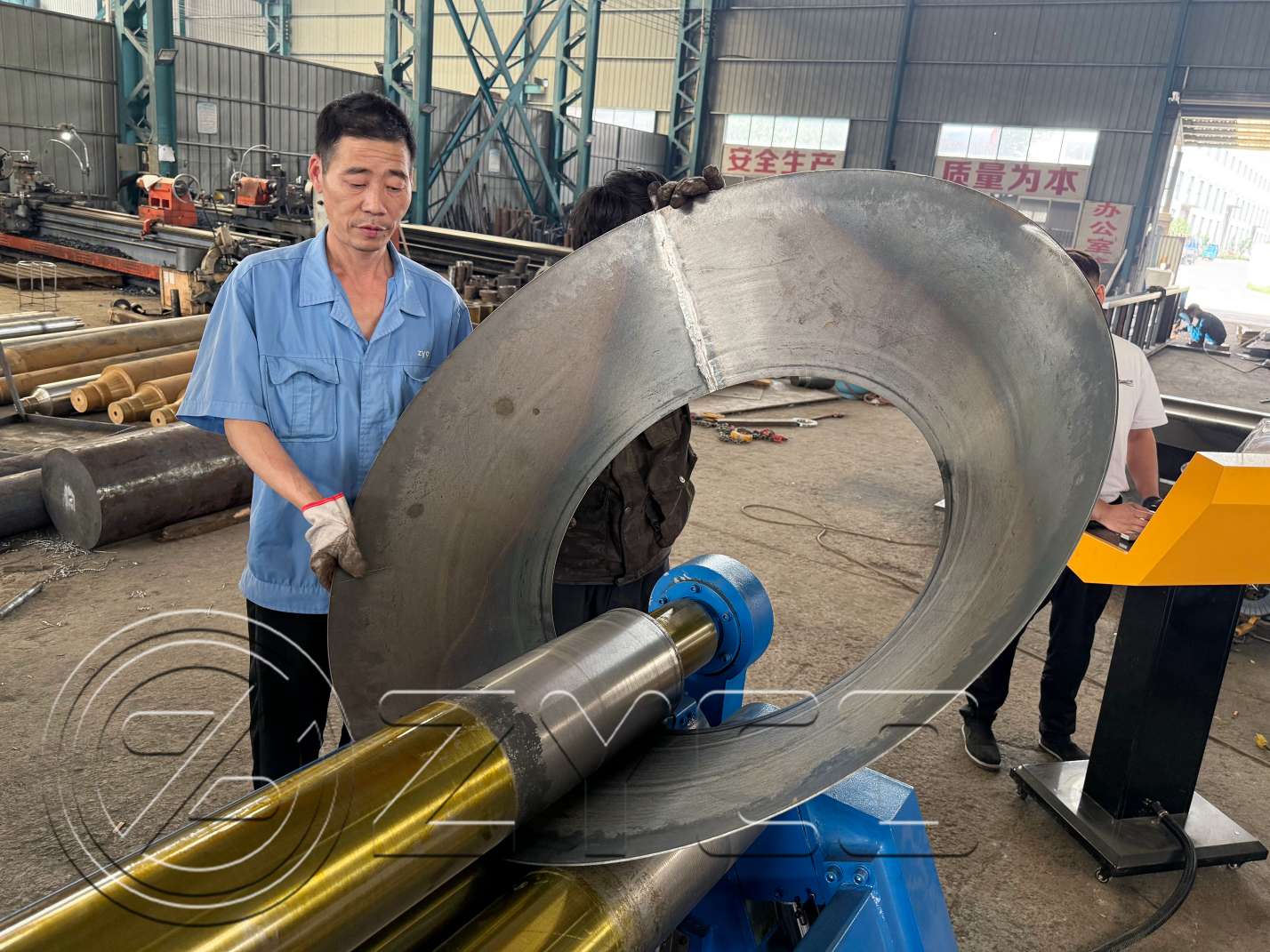

Sim, um Máquina de laminação de chapas W12 com 4 rolosAs máquinas W12 podem laminar formatos cônicos quando equipadas com a configuração mecânica e os parâmetros de processo de laminação adequados. Na fabricação moderna de metais, as máquinas W12 são amplamente utilizadas não apenas para laminação cilíndrica, mas também para a produção de peças cilíndricas. cones, seções cônicas e componentes de transição.

No entanto, a laminação cônica é significativamente mais complexa do que a laminação cilíndrica, pois requer deformação diferencial controlada ao longo da largura da placaA obtenção de uma geometria de cone precisa depende da estrutura da máquina, da coordenação do movimento dos rolos, do controle do atrito e da programação do operador.

Este artigo explica os princípios técnicos por trás da laminação cônica utilizando uma máquina W12 e os principais fatores que afetam a qualidade da laminação.

O que é rolamento cônico?

A laminação cônica é o processo de transformar uma placa metálica plana em um cone ou em um cilindro afilado.

Ao contrário da laminação cilíndrica, onde o raio de curvatura é constante ao longo da largura da chapa, a laminação cônica requer:

• Diferentes velocidades de rolamento ao longo da placa
• Deformação variável ao longo das bordas da placa
• Fluxo de material controlado durante a conformação

Os produtos típicos incluem:

• Redutores de pressão
• Seções da tremonha
• transições de torres eólicas
• Sistemas de exaustão e dutos
• Componentes de funil industrial

Por que a laminação de cones é mais difícil do que a laminação de cilindros?

Na laminação cilíndrica:

• Ambos os lados da placa percorrem a mesma distância.
• O raio de curvatura permanece constante.

Na laminação cônica:

• Um lado da placa percorre uma circunferência maior.
• Os dois lados requerem condições de rolamento diferentes.
• O material sofre deformação não uniforme.

Isso cria diversos desafios técnicos:

• Deslizamento de placas
• Distorção geométrica
• Distribuição desigual de tensão
• Perda de circularidade

Portanto, a laminação de cones exige um controle de máquina mais avançado e maior experiência do operador.

Como uma máquina W12 de 4 rolos produz formatos cônicos

Uma máquina W12 de 4 rolos pode realizar laminação cônica criando condições de rolamento assimétricasentre os dois lados do prato.

1. Princípio da Alimentação Diferencial

O princípio fundamental é:

Um lado do prato deve se mover mais rápido ou percorrer uma distância maior do que o outro lado.

Isso é conseguido através de:

• Inclinando os rolos laterais
• Ajustando a pressão do rolo de forma assimétrica
• Criando diferenças de fricção controladas

Como resultado, a placa gradualmente adquire uma geometria cônica.

2. Inclinação de rolamento lateral

Os computadores W12 modernos geralmente incluem:

• Ajuste hidráulico de inclinação lateral
• Movimento de rolamento lateral inclinado
• Sistemas de posicionamento independentes

A curvatura lateral em uma extremidade aplica uma força de flexão diferente em comparação com o lado oposto.

Isso cria:

• Raio de rolamento maior em um dos lados
• Raio de rolamento menor do outro lado

O que, em última análise, forma o formato cônico.

3. Alinhamento controlado da placa

Durante a laminação cônica, o alinhamento correto das placas é fundamental.

A máquina deve manter:

• Força de fixação estável
• Instruções de alimentação precisas
• Movimento de borda controlado

As máquinas W12 de 4 rolos oferecem vantagens neste caso porque a chapa permanece continuamente presa entre os rolos superior e inferior.

Isso minimiza:

• Deslizamento
• Desalinhamento
• Erros de posicionamento

4. Formação Progressiva de Múltiplas Passagens

A laminação cônica é normalmente realizada de forma gradual.

O processo geralmente inclui:

1. Pré-dobra inicial

2. Passes rolantes progressivos

3. Ajustes incrementais de inclinação lateral

4. Calibração geométrica final

Para chapas espessas, podem ser necessários múltiplos ciclos de laminação para reduzir a concentração de tensões internas.

Tecnologia CNC na laminação cônica

As modernas máquinas de laminação W12 com controle CNC melhoram significativamente a capacidade de laminação de cones.

Os sistemas CNC avançados permitem:

• Posicionamento programável do rolo
• Sincronização automática de movimento
• Correção geométrica em tempo real
• Produção repetível de cones

Isso melhora:

• Consistência dimensional
• Eficiência de produção
• Precisão do operador

Principais fatores que afetam a capacidade de laminação cônica

1. Espessura da placa

Materiais mais espessos exigem:

• Maior força de rolamento
• Maior rigidez da máquina
• Mais passes rolantes

A capacidade de laminação de cones é geralmente menor que a capacidade de laminação de cilindros.

2. Resistência ao Escoamento do Material

Materiais de alta resistência aumentam a resistência à deformação.

Exemplos:

3. Ângulo do cone

Ângulos de cone maiores exigem:

• Maior deformação diferencial
• Ajuste de inclinação lateral mais agressivo

Isso aumenta a dificuldade de rolagem.

4. Diâmetro mínimo do cone

Diâmetros menores criam:

• Estresse localizado mais elevado
• Maior risco de defeitos de deformação

A capacidade da máquina torna-se mais crítica nessas aplicações.

Vantagens das máquinas W12 para laminação cônica

Em comparação com os sistemas tradicionais de 3 rolos, as máquinas W12 de 4 rolos oferecem grandes vantagens:

Fixação contínua de placas

A placa permanece firmemente fixada durante todo o processo, melhorando a estabilidade.

Maior precisão

O controle independente da inclinação permite uma geometria de cone mais precisa.

Melhor repetibilidade

Os sistemas CNC permitem a produção repetível para a fabricação em lotes.

Dependência reduzida do operador

A automação simplifica operações complexas de laminação.

Produtividade aprimorada

A pré-dobra e a laminação geralmente podem ser concluídas em uma única etapa.

Indústrias típicas que utilizam laminação cônica

As máquinas de laminação de cones W12 são amplamente utilizadas em:

• Fabricação de vasos de pressão
• Equipamentos petroquímicos
• Torres de energia eólica
• Sistemas de ventilação industrial
• Equipamentos para mineração e cimento
• Fabricação de aço pesado

Desafios comuns na rolagem de cones

Mesmo com máquinas avançadas, a laminação de cones ainda requer um controle de processo cuidadoso.

Os problemas típicos incluem:

A calibração adequada da máquina e a programação CNC são essenciais.

Por que escolher as máquinas de laminação de 4 rolos ZYCO W12?

Moderno Máquinas de laminação de chapas ZYCO W12 de 4 rolosSão projetadas para aplicações de laminação exigentes, incluindo a conformação cônica.

As principais vantagens técnicas incluem:

• Estrutura de armação de alta rigidez
• Sincronização hidráulica de precisão
• Sistemas avançados de controle CNC
• Ajuste independente de inclinação lateral
• Excelente repetibilidade de formação

Essas características permitem que os fabricantes alcancem uma laminação de cones de alta precisão com maior eficiência e menor tempo de preparação.

Conclusão

A A máquina de laminação de chapas W12 de 4 rolos é totalmente capaz de laminar formatos cônicos.quando equipados com sistemas de controle e configurações de rolamento adequados.

Em comparação com os sistemas de laminação tradicionais, as máquinas W12 oferecem:

• Melhor estabilidade
• Maior precisão
• Automação aprimorada
• Maior eficiência em aplicações de formação de cones

Para fabricantes envolvidos em processos avançados de fabricação de metais, investir em uma laminadora W12 com controle CNC oferece vantagens significativas tanto em produtividade quanto em qualidade do produto.
